Схема подключения трехфазных электродвигателей


Схемы соединения обмоток трехфазных двигателей на клеммных панелях: Для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (Δ) или переключаемых: звезда - треугольник (Y/Δ)

Схема обмотки


Схема соединений на панели



Односкоростные двигатели с последовательным или параллельным соединением параллельных ветвей фаз:
звезда - двойная звезда (Y/YY)



Двухскоростные двигатели с полюсно-переключаемой по схеме Даландера обмоткой статора или с полюсно-переключаемой обмоткой по принципу амплитудно-фазовой модуляции с соединением:
 треугольник - двойная звезда (Δ/YY)


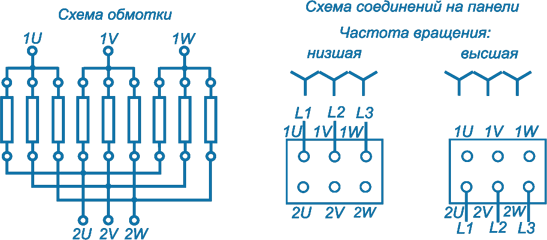

Для двухскоростных двигателей с полюсно-переключаемой обмоткой по принципу амплитудно-фазовой модуляции с соединением:
 тройная звезда - тройная звезда (YYY/YYY)



Трехскоростные двигатели с двумя независимыми обмотками:
1. полюсно-переключаемой с соединением: треугольник - двойная звезда (Δ/ YY);
2. односкоростной с соединением в звезду (Y)



Для четырехскоростных двигателей с двумя независимыми обмотками, каждая из которых полюсно-переключаемая с соединением:
треугольник - двойная звезда (Δ/YY)
