асинхронные взрывозащищенные ВАО2, ВАОУ
|
|
|
|
|

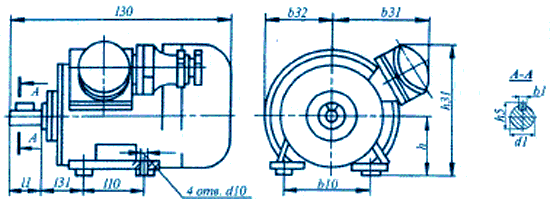

Габаритные и присоединительные размеры
электродвигателей BAO2-280,315, 355. Исполнение IM1001 |
|
|
Тип |
Габаритные, установочные
и присоединительные размеры, мм |
Mасса, кг |
|
b1 |
b10 |
b31 |
b32 |
d1 |
d10 |
h |
h5 |
h31 |
l1 |
l10 |
l30 |
l31 |
|
ВАО2-280S2 |
20 |
457 |
600 |
350 |
75 |
24 |
280 |
80 |
640 |
140 |
368 |
1230 |
190 |
1020 |
|
ВАО2-280M2 |
419 |
1070 |
|
ВАО2-280L2 |
457 |
1305 |
1130 |
|
ВАО2-280S4 |
22 |
80 |
85 |
170 |
368 |
1230 |
1020 |
|
ВАО2-280M4, 6, 8, 10 |
419 |
1070 |
|
ВАО2-280L4, 6, 8, 10 |
457 |
1305 |
1130 |
|
ВАО2-315M2 |
20 |
508 |
630 |
390 |
75 |
28 |
315 |
79 |
715 |
140 |
457 |
1275 |
216 |
1400 |
|
ВАО2-315L2 |
508 |
1345 |
1600 |
|
ВАО2-315S10 |
25 |
90 |
95 |
170 |
457 |
1305 |
1385 |
|
ВАО2-315M4, 6, 8, 10 |
508 |
1375 |
1475 |
|
ВАО2-315L4, 6, 8, 10 |
1645 |
|
ВАО2-355M6, 8, 10 |
28 |
610 |
640 |
440 |
100 |
355 |
106 |
795 |
210 |
560 |
1495 |
254 |
1900 |
|
ВАО2-355L6, 8, 10 |
630 |
1575 |
2150 |
|
| |
|
|
|

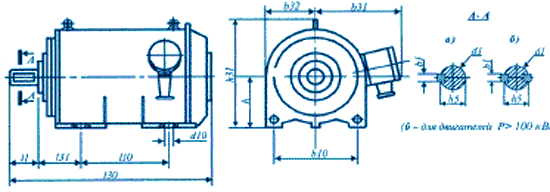

Габаритные и присоединительные размеры
электродвигателей BAO2-450, 560, 630. Исполнение IM1001
|
|
|
Тип |
Габаритные, установочные
и присоединительные размеры, мм |
Mасса, кг |
|
l31 |
d1 |
d10 |
l1 |
l10 |
l30 |
h |
h5 |
h31 |
b1 |
b10 |
b31 |
b32 |
|
ВАО2-450S2 |
315 |
70 |
35 |
140 |
560 |
1360 |
450 |
75 |
1010 |
20 |
750 |
763 |
445 |
1760 |
|
ВАО2-450M2 |
1410 |
1800 |
|
ВАО2-450LA2 |
710 |
1490 |
2050 |
|
ВАО2-450LB2 |
1620 |
2330 |
|
ВАО2-450S4 |
100 |
210 |
630 |
1525 |
106 |
1000 |
28 |
735 |
453 |
1800 |
|
ВАО2-450M4 |
710 |
1585 |
1950 |
|
ВАО2-450LA4 |
1780 |
2300 |
|
ВАО2-450LB4 |
800 |
1835 |
1030 |
765 |
485 |
2650 |
|
ВАО2-450M6 |
710 |
1605 |
735 |
453 |
2050 |
|
ВАО2-450LA6 |
1725 |
765 |
485 |
2500 |
|
ВАО2-450LB6 |
800 |
1855 |
2750 |
|
ВАО2-450LA8 |
710 |
1705 |
2600 |
|
ВАО2-450LB8 |
800 |
1835 |
2800 |
|
ВАО2-560S4 |
355 |
110 |
42 |
210 |
630 |
1675 |
560 |
117 |
1240 |
32 |
950 |
840 |
560 |
3000 |
|
ВАО2-560M4 |
710 |
1745 |
3350 |
|
ВАО2-560LA4 |
800 |
1865 |
1280 |
880 |
605 |
4000 |
|
ВАО2-560LB4 |
900 |
2045 |
1320 |
920 |
650 |
4900 |
|
ВАО2-560S6 |
630 |
1675 |
1240 |
840 |
560 |
3400 |
|
ВАО2-560M6 |
710 |
1745 |
3800 |
|
ВАО2-560LA6 |
800 |
1865 |
1287 |
880 |
605 |
4500 |
|
ВАО2-560LB6 |
900 |
2045 |
1320 |
920 |
650 |
5600 |
|
ВАО2-560S8 |
630 |
1605 |
1240 |
840 |
560 |
3500 |
|
ВАО2-560M8 |
710 |
1745 |
3900 |
|
ВАО2-560LA8 |
800 |
1865 |
1280 |
880 |
605 |
4600 |
|
ВАО2-560LB8 |
900 |
2045 |
1380 |
920 |
650 |
5700 |
|
ВАОУ-630S4 |
375 |
140 |
42 |
250 |
1000 |
2245 |
630 |
156 |
1490 |
36 |
1250 |
981 |
720 |
7200 |
|
ВАО2-630S4 |
|
ВАОУ-630M4 |
1120 |
2375 |
7900 |
|
ВАО2-630M4 |
|
ВАОУ-630L4 |
1250 |
2585 |
1530 |
1020 |
760 |
9300 |
|
ВАО2-630L4 |
|
ВАО2-630S6 |
1120 |
2263 |
1490 |
985 |
720 |
7100 |
|
ВАО2-630M6 |
1250 |
2483 |
8200 |
|
ВАО2-630S8 |
1120 |
2253 |
1450 |
970 |
680 |
7100 |
|
ВАО2-630M8 |
1250 |
2473 |
8100 |
|
|
|
