Устройства плавного пуска и частотные преобразователи EuraDrives / Преобразователь частоты E2000

Eura Drives

Технические характеристики инверторов EuraDrives E2000

Вход

Диапазон номинального напряжения

трехфазный 380-480В (+10%, -15%)

однофазный 220-240В (+10%, 15%)

Номинальная частота

50/60Гц

Выход

Диапазон номинального напряжения

трехфазный 0-ВХОД (V)

Диапазон частоты

0,50~650,0Hz (в режиме телерегулирования напряжения макс. частота должна быть менее 500 Гц.)

Несущая частота

800~16000Гц;фиксированная несущая волна и случайная несущая волна выбираются при помощи F159.

Частотное разрешение ввода

Цифровая настройка: 0,01Гц, аналоговая настройка: макс частота X 0,1%

Режим управления

Для индукционного двигателя: Телерегулирование напряжения (ТРН) (векторное управление с открытым контуром), контроль напряжения/частоты (Н/Ч), контроль напряжения (КН) (векторное управление с замкнутым контуром)

Стартовый вращающий момент

0,5 Гц / 150% (ТРН), 0Hz/180% (КН), 5% номинальной скорости/100% номинального вращающего момента (ТРН ВД)

Режим
управления

Диапазон регулирования скорости

1:100 (ТРН), 1:1000 (КН), 1:20 (ТРН ВД)

Точность при постоянной скорости

±0,5% (ТРН) , ±0,02% (КН)

Параметры контроля момента

±5%

Мощность по перегрузке

150% номинальной силы тока, 60 сек.

Повышение вращающего момента

Автоматическое наращивание вращающего момента, ручное наращивание вращающего момента включает в себя 1-20 кривых.

Кривая Н/Ч

3 вида режимов: прямой, квадратичный и неопределенный график Н/Ч

Авторегулировка напряжения (АРН)

При смене напряжения истопника скорость модуляции может автоматически регулироваться, чтобы выходное напряжение не изменялось.

Настройка частоты

Потенциометр или внешний аналоговый сигнал (0~5В, 0~10В, 0~20мА); клавиатура (терминал)А / клавиши, внешняя логика управления и автоматическая настройка циркуляции.

Эксплуатационные

функции

Управление пуском/остановом

Управление с терминала, управление с клавиатуры или управление по соединению

Каналы команд работы

3 вида каналов: клавиатура пульта, терминал управления и MODBUS

Источник частоты

Источники частоты: заданное цифровое, заданное аналоговое напряжение, заданная аналоговая сила тока и задано MODBUS

Источник частоты для аксессуаров

7 видов частоты для аксессуаров

Опция

Встроенный фильтр ЭМП, встроенный тормозной модуль, Modbus, пульт телеуправления

Защита

Потеря вводной фазы, потеря выводной фазы, недостаточное входное напряжение, перенапряжение постоянного тока, чрезмерная сила тока, перегрузка инвертора, перегрузка двигателя, заторможенный ток, перегрев, внешняя помеха, недогрузка, контроль давления, отключение аналоговой линии.

Дисплей

ЖКД с знаковым индикатором тлеющего разряда для отображения выходной частоты, текущей частоты вращения (об/мин), текущая выходная сила тока, текущее выходное напряжение, текущее линейное ускорение, типы неисправностей и параметров системы и работы, СДИ для отображения текущего рабочего состояния инвертора.

Условия окружающей

среды





Место установки оборудования

В помещении вдали от прямых солнечных лучей, пыли, едких газов, горючих газов, паров или содержания соли и т.д.

Температура окружающей среды

-10°С + 50°С

Влажность окружающей среды

ниже 90% (без образования капель воды)

Сила вибрации

ниже 0,5g (ускорение)

Высота над уровнем моря

1000м или ниже

Уровень защиты

IP20

Применимый двигатель

0,4~400кВт


1. На однофазных инверторах к сети питания подключают только клеммы питания L1/R и L2/S.
2. Коммуникационный порт RG485 оснащен встроенным коммуникационным протоколом MODBUS. Порт находится с левой стороны инвертора. Последовательность контактов сверху вниз: B-, A+, 5В питание и GND.
3. Инверторы мощностью более 22кВт имеют 8 многофункциональных клемм ввода DI1—DI8, инверторы мощностью менее 22кВт имеют 6 многофункциональных клемм ввода DI1—DI6.
4. Мощность контакта равна 10Л/125В пер. тока. НР/НЗ: 3A 250В пер. тока/30В пост. Тока.
5. Инвертор в состоянии останова или бессбойном состоянии входит в состояние работы после получения эксплуатационной команды. Указатель работы на клавиатурном пульте включается при нормальном рабочем состоянии.
6. При повторном включение инвертора (если не задан параметр "автозапуск после включения") или замедлении инвертора до останова, инвертор находится в режиме останова после получения управляющей команды. В это время индикатор работы на клавиатуре гаснет, а дисплей показывает состояние дисплея перед выключением.
7. Работа инвертора возможна при номинальном выходном токе с допустимыми кратковременными перегрузками. Тем не менее, постоянно превышать допустимые значения во время работы запрещено.



Возможности настройки параметров

       Инвертер имеет широкий спектр функциональных параметров, которые пользователь может изменять в зависимости от режимов управления работой. Необходимо помнить, что при активации функции пароля (параметр F107=1), пароль должен вводиться перед началом настройки инвертора, в противном случае включается защита. По умолчанию пароль пользователя отключен и пользователь может задавать необходимые параметры без ввода пароля. С клавиатурной панели инвертор можно перевести в состояние чтения или изменения параметров функциональных кодов. Это состояние называется состоянием программирования.

       Клавишный пульт (клавиатура) — входит в стандартную комплектацию инвертора E2000. При помощи клавишного пульта пользователь может настраивать параметры, контролировать состояние и управлять преобразователем частоты. Клавиатура и экран дисплея закреплены на клавиатурном контроллере, который состоит из трех секций: дисплея данных, индикатора состояния и клавиатуры. Существует два вида клавиатурных контроллеров инвертора: с потенциометром и без.



Интерфейс панели

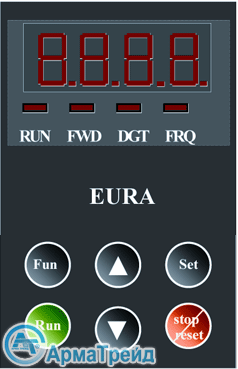

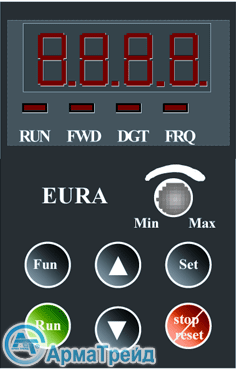

Без потенциометра С потенциометром

Клавиши

Назначения клавиш

Fun (Функция)

Вызов кода функции и переключение режима отображения

Set (Задать)

Для вызова и сохранения данных

Вверх

Для повышения данных (управление оборотами или настройка параметров)

Вниз

Для понижения данных (управление оборотами или настройка параметров)

Run (Запуск)

Для запуска инвертора

Stop /reset (Стоп или Сброс)

Остановка инвертора, сброс состояния ошибки, изменение кодов функций в группах кодов или между двумя группами кодов.


Для настройки параметров используется трехуровневая структура меню, что позволяет удобно и быстро находить и изменять параметры функциональных кодов.
Уровни меню состоят из следующих ступеней: Группу функциональных кодов (первый уровень), Функциональный код (второй уровень); Заданное значение каждого функционального кода (третий уровень).

Преобразователь частоты E2000 имеет пять режимов управления: безсенсорный векторный контроль, векторный контроль с замкнутым контуром , Н/Ч контроль и векторный контроль, векторный контроль вентильных двигателей.

В режиме контроля Н/Ч инвертор E2000 имеет четыре режима компенсации вращающего момента: Линейная компенсация; Квадратичная компенсация; Пользовательская многоточечная компенсация; Автоматическая компенсация вращающего момента.

Канал инвертора для приема команд управления (включая пуск, стоп и толчок и т.д.) имеет три режима: 1. Управление с клавиатуры (клавиатурного пульта); 2. Управление с внешнего терминала; 3. Коммуникационное управление.
