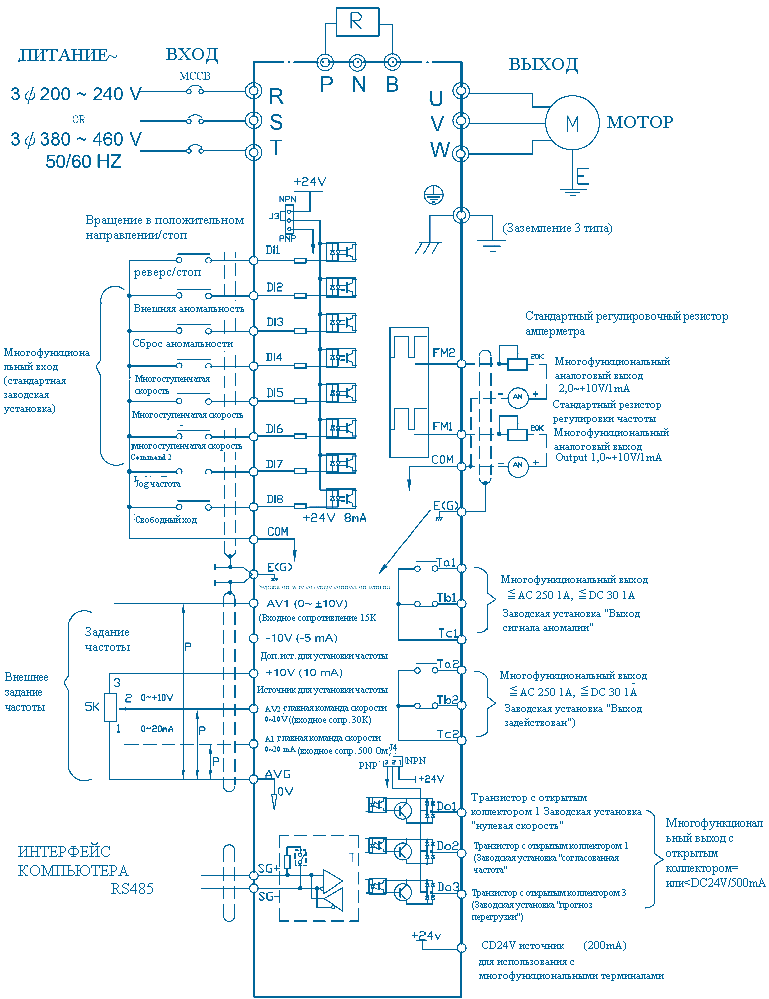

СПИСОК ФУНКЦИЙ КЛЕММ УПРАВЛЕНИЯ

Обозначение клеммы

Назначение клеммы

Описание

Примечания

Многофункциональные входы

Di1

Команда вращения вперед

Вращение вперед, когда Di1-COM ON; и стоп, когда OFF

Управление

Di2

Команда вращения назад

Вращение назад, когда Di2-COM ON и стоп, когда OFF

Управление

Di3

Вход сигнала внешней ошибки (NC)

Преобразователь останавливается, когда внешний сигнал ошибки ON. (Err 29)

Управление

Di4

Сброс ошибки

ON восстанавливает состояние, предшествующее возникновению ошибки, с целью защиты цепей

Управление

Di5

Команда Мультисекции 1

Предназначена для включения четырехскоростного режима 2-битным словом

Управление

Di6

Команда Мультисекции 2

Управление

Di7

Пониженная частота

Включает пониженную частоту, когда ON

Управление

Di8

Свободный выбег мотора

Когда ON, преобразователь немедленно прекращает выдачу выходного напряжения

Управление

COM

Общая точка I/O

Клемма, общая для I/O и FM терминалов

Общая точка

Установка частоты

+10V

Плюс источника напряжения для установки частоты

Источник постоянного напряжения DC+10V для установки частоты (максимальный ток 10mA)

Источник

-10V

Минус источника напряжения для установки частоты

Вспомогательный источник постоянного напряжения DC-10V для установки частоты (максимальный ток 5mA)

Источник

AVG

Общая точка

Общая точка для аналоговых сигналов установки частоты (клеммы AV1, AV2, AI)

Общая точка

AV1

Аналоговое напряжение установки частоты F

Источник изменяющегося постоянного напряжения DC0 ~ ± 10V (или DC0 ~ + 10V), входное сопротивление  15ΚΩ

Источник сигнала

AV2

Аналоговое напряжение установки частоты F

Источник изменяющегося постоянного напряжения DC0 ~ + 10V), входное сопротивление  30ΚΩ

Источник сигнала

AI

Аналоговый ток установки частоты F

С током входа в DC0~20mA, вход impedance - 500КΩ (или DC0 ~ + 10V, 30КΩ)

Источник сигнала

Выходные многофункциональные клеммы

DO1

Обнаруженна нулевая скорость

ON в состоянии остановки или ниже уровня нулевой скорости

Управление

DO2

Последовательный F

ON, когда установленная выходная частота выше обнаруженной

Управление

DO3

Прогноз перегрузки

ON, когда выход преобразователя выше уровня OL(Over Load)

Управление

COM

Общая точка I/O

Клемма, общая для I/O и FM терминалов

Общая точка

24V

Вспомогательный источник напряжения

Вспомогательный источник максимум 24V/200mA для клемм ввода – вывода

Источник

Ta1

Режим выхода при нормальном поведении преобразователя (NC)

1a и 1b работают в режиме выхода, когда механизм защиты от аномального поведения преобразователя активизирован.

Контакт

Tb1

 Ta1-Tc1 ВКЛЮЧЕН в случае аномалии

Максимальные ток и напряжение контакта: AC250V 1A DC30V 1A

Контакт

Tc1

 Tb1-Tc1 ВЫКЛЮЧЕН в случае аномалии

Контакт

Ta2

1a и 1b работают в режиме выхода, когда значение F выше необходимой для активации преобразователя

Контакт

Tb2

 Ta2-Tc2 ВКЛЮЧЕН в процессе действия

Максимальные ток и напряжение контакта: AC250V 1A DC30V 1A

Контакт

Tc2

 Tb2-Tc2 ВЫКЛЮЧЕН в процессе действия

Контакт

FM1

Аналоговый выход FM

Многофункциональный монитор 1 DC0~10V/100 %, измерительная головка FM

Сигнал

FM2

Аналоговый выход монитора тока

Многофункциональный монитор 2, DC + ~ + 10V/100 выходного тока, A.

Сигнал

COM

SG+

RS-485 последовательный интерфейс

гнездо RS-485, положительный вход

COM

SG-

RS-485 последовательный интерфейс

гнездо RS-485, отрицательный вход

COM

E

Клемма заземления

Исключительно для экранированного кабеля, чтобы соединить экран кабеля с землей

Земля
