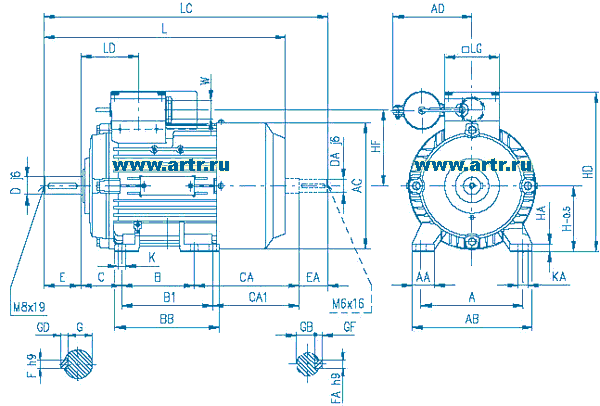

Габаритные и присоединительные размеры (лапы)

тип

А

АА

АВ

АС

AD

B

B1

BB

C

CA

CA1

H

HA

HD

HF

K

1LF705

90

25

110

116

94

71

-

87

36

53

-

56

6

157

77,5

5,8

1LF7060
1LF7063

100

27

120

118

94

80

-

96

40

66

-

63

7

164

77,5

7

92

-

1LF707

112

30,5

132

139

94,5

90

-

106

45

83

-

71

7

182

87,5

7

1LF708
1LF7083-4,6

125

30,5

150

156,5

103,5

100

-

118

50

94

-

80

8

200

96,5

9,5

137

-

1LF709
1LF7096-2

140

30,5

165

173,5

109

100

125

143

56

143

118

90

10

218

104,5

10

186

161

1LF710

160

42

196

196

138

140

-

176

63

-

100

12

263

123

12

тип

KA

L*

LC

LD

LG

W

D

DA

E

EA

F

FA

G

GB

GD

GF

1LF705

9

169

200

69,5

75

M25×1,5

9

9

20

20

3

3

7,2

7,2

3

3

1LF7060
1LF7063

10

202,5

232

69,5

75

M25×1,5

11

11

23

23

4

4

8,5

8,5

4

4

228,5

258

1LF707

10

240

278

63,5

75

M25×1,5

14

14

30

30

5

5

11

11

5

5

1LF708
1LF7083-4,6

13,5

273,5

324

63,5

75

M25×1,5

19

19

40

40

6

6

15,5

15,5

6

6

316

366,5

1LF709
1LF7096-2

14

331

389

79

75

M25×1,5

24

19

50

50

8

6

20

15,5

7

6

374

432

1LF710

16

425

-

102

120

M32×1,5

28

28

60

60

8

8

24

24

7

7

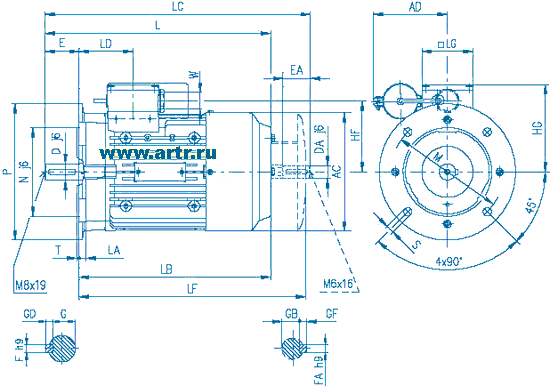

Таб. 3 Габаритные и присоединительные размеры (фланец IMB 5)

Тип

Типоразмер

AC

AD

HF

HG

L*

LA

LB*

LC

LD

LF

LG

M

N

1LF705.

FF100

116

94

77,5

101

169

8

149

200

69,5

-

75

100

80

1LF7060
1LF7063

FF115

118

94

77,5

101

202,5 228,5

8

179,5 205,5

232  258

69,5

208,5 234,5

75

115

95

1LF707.

FF130

139

94,5

87,5

111

240

9,5

210

278

63,5

239

75

130

110

1LF708.
1LF7083-4,6

FF165

156,5

103,5

96,5

120

273,5 316

10

233,5    276

324  366,5

63,5

262,5   305

75

165

130

1LF709.
1LF7096-2

FF130

173,5

109

104,5

128

331   374

10

281     324

389  432

79

333  376

75

165

130

1LF710.

FF215

196

138

123

163

425

11

365

-

102

416

120

215

180

Тип

P

S

T

W

D

DA

E

EA

F

FA

G

GB

GD

GF

1LF705.

120

7

3

M 25х1,5

9

9

20

20

3

3

7,2

7,2

3

3

1LF7060
1LF7063

140

10

3

M 25х1,5

11

11

23

23

4

4

8,5

8,5

4

4

1LF707.

160

10

3,5

M 25х1,5

14

14

30

30

5

5

11

11

5

5

1LF708.
1LF7083-4,6

200

12

3,5

M 25х1,5

19

19

40

40

6

6

15,5

15,5

6

6

1LF709.
1LF7096-2

200

12

3,5

M 25x1,5

24

19

50

40

8

6

20

15,5

7

6

1LF710.

250

14,5

4

M 32x1,5

28

28

60

60

8

8

24

24

7

7

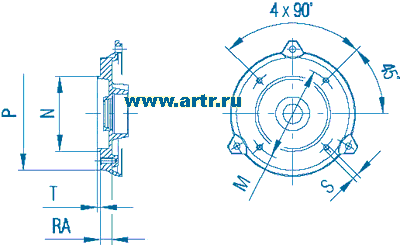

Присоединительные размеры фланца IMB 14 (меньший)

Типоразмер

Обозначение фланца

M

N

P

RA

S

T

56

FT65

65

50

80

46

M5

2,5

63

FT75

75

60

90

14

M5

2,5

71

FT85

85

70

105

16

M6

2,5

80

FT100

100

80

120

16

M6

3

90

FT115

115

95

140

21

M8

3

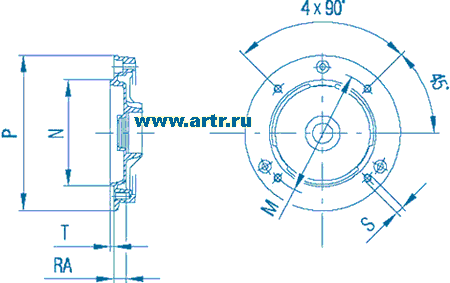

Присоединительные размеры фланца IMB 14 (больший)

Типоразмер

Обозначение фланца

M

N

P

RA

S

T

56

FT85

85

70

105

16

M6

2,5

63

FT100

100

80

120

16

M6

3

71

FT115

115

95

140

16

M8

3

80

FT130

130

110

160

22

M8

3,5

90

FT130

130

110

160

22

M8

3,5
