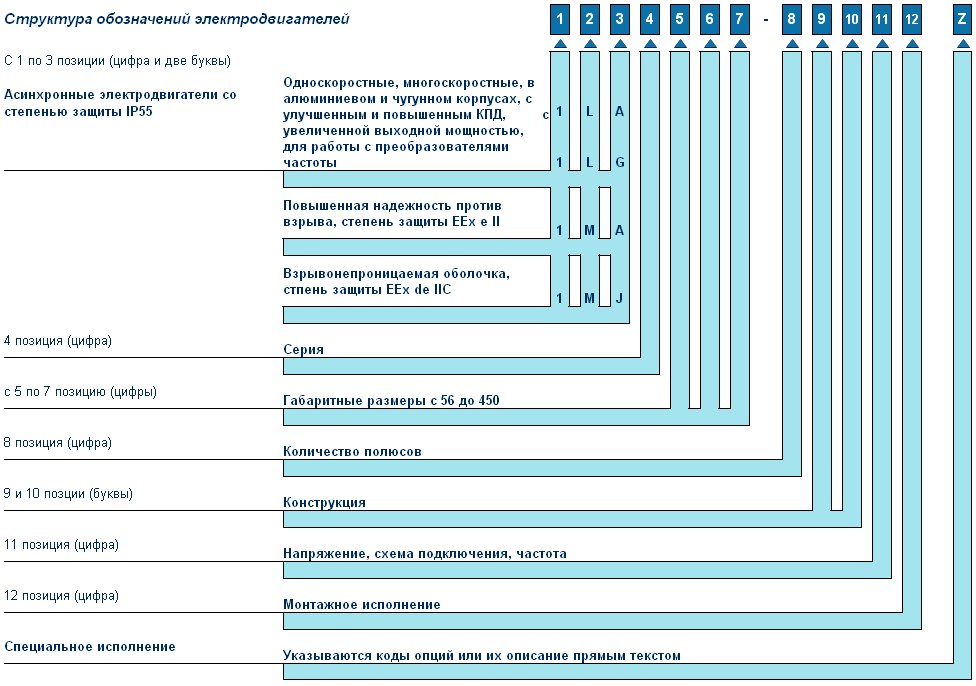

Структура обозначений электродвигателей  Siemens


Структура обозначений электродвигателей Siemens



Таблица обозначений электродвигателей Siemens

Позиция

Расшифровка

Пример

1.2.3. 4.

Тип электродвигателя

1LA7 - трехфазный асинхронный электродвигатель с короткозамкнутым ротором.

5.6.

Габарит

Цифра

05

06

07

08

09

10

11

13

16

мм

56

63

71

80

90

100

112

132

160

7.

Габарит

Цифра

0(1)

3(4)

6(7)

Расшифровка

короткий "S"

средний "M"

длинный "L"

8.

Количество полюсов

Цифра

0

1

2

4

6

8

9.

Конструкция

Односкоростные электродвигатели

А- стандартные

Двухскоростные электродвигатели

A- с постоянным моментом

B- с вентиляторной нагрузкой

10.

Конструкция

Односкоростные электродвигатели

А - класс ротора 16

В - класс ротора 13

С - класс ротора 10

Двухскоростные электродвигатели

А - переключение полюсов 4/2

В - переключение полюсов 8/4

D - переключение полюсов 6/4

11.

Напряжение, схема подключения, частота.

Трехфазные электродвигатели

Цифра

1

3

5

6

Расшифровка

Δ/Ỵ230/400В 50 Гц Ỵ 460В 60 Гц

Ỵ 460В 5 0 Гц

Δ 500В 5 0 Гц

Δ/Ỵ400/690В 50 Гц Δ 460В 60 Гц

Однофазные электродвигатели

Цифра

0

1

5

6

Расшифровка

690В 50Гц

230В 50Гц

500В 50Гц

400В 50Гц

12.

Монтажное исполнение

Цифра

0

1

2

4

6

7

Обозначение

IM B3

IM B5

IM B14

IM V1

IM B35

IM B34

Расшифровка

Лапы

Фланец

Малый фланец

Фланец вертикальный

Фланец лапы

Малый фланец лапы

Рисунок

Примечание: Возможны и другие варианты исполнения электродвигателей Siemens

Z

Опции

Опция

Описание

А 11

Защита двигателя РТС - термисторами с 3 температурными датчиками для аварийного отключения

А 12

Защита двигателя РТС - термисторами с 6 температурными датчиками для аварийного отключения и сигнализации

А 23

Датчик температуры двигателя со встроенным термистором KTY 84-130

А 25

Датчик температуры двигателя со встроенными 2 термисторами KTY 84-130

М 72

Исполнение для Zone 2 прямое включение в сеть (Ex nA II T3)

М 73

Исполнение для Zone 2 питание от частотного привода (Ex nA II T3)

М 34

Исполнение для Zone 21 (IP65) прямое включение в сеть

М 38

Исполнение для Zone 21 (IP65) питание от частотного привода

М 35

Исполнение для Zone 22 (IP55) прямое включение в сеть

М 39

Исполнение для Zone 22 (IP55) питание от частотного привода

Н 57

Энкодер (HTL)

Н 58

Энкодер (TTL)

G 17

Принудительное охлаждение

H 61

Принудительное охлаждение и энкодер (HTL)

H 97

Принудительное охлаждение и энкодер (TTL)

G 26

Тормоз и энкодер

H 62

Тормоз и энкодер (HTL)

H 98

Тормоз и энкодер (TTL)

H 63

Тормоз и принудительное охлаждение

H 64

Тормоз, и принудительное охлаждение и энкодер (HTL)

H 99

Тормоз и принудительное охлаждение и энкодер (TTL)

K 82

Ручной привод тормоза

C 00

Питание тормоза 24 В постоянного тока

C 01

Питание тормоза 400В, 50 Гц

C 02

Питание тормоза 180 В постоянного тока (от ММ411-ECOFAST)

G 50

Посадочное место установки датчика вибрации для контроля подшипников

K 50

Исполнение IP 65

K 52

Исполнение IP 55

K 16

Второй рабочий конец вала (Стандартный)

K 20

Подшипники для случая повышенной нагрузки на вал

K 37

Малошумное исполнение для 2 полюсных двигателей, направление вращения по часовой стрелке

K38

Малошумное исполнение для 2 полюсных двигателей, направление вращения против часовой стрелки

K 45

Антиконденсатный подогрев 230 В

K 46

Антиконденсатный подогрев 115 В

К9, 10

Клемная коробка сбоку
