Насос 1КМЛ

Консольный моноблочный линейный

Назначение и конструкция:
Насос 1КМЛ - центробежный, горизонтальный, консольный, моноблочный с линейным расположением патрубков, предназначен для установки в системы циркулирования воды, в системы повышения давления и т.д. Материал основных частей - серый чугун.

Перекачиваемая жидкость:
Техническая вода, (кроме морской) с pH 6-9,5, содержащая механические примеси не более 0,1% по объему и размером частиц не более 0,2мм, а также другие жидкости сходные с водой по плотности и химической активности. Температура перекачиваемой жидкости от263 до 393К (от минус 10 до +120°С).

Сводная таблица технических характеристик насосов типов 1КМЛ.

Марка агрегата	Подача, м³/час	Напор, м	Частота вращения, об/мин	Потребляемая мощность, кВт	Допускаемый кавитационный запас, м
1КМЛ 65-200-б	80	25.00	2900	10.00	6.00
1КМЛ 65-160-м	50	40.00	2900	10.00	4.50
1КМЛ 65-160-т-м	50	40.00	2900	10.00	4.50
1КМЛ 65-200-т-б	80	25.00	2900	10.00	6.00
1КМЛ 65-160-м	50	40.00	2900	9.70	4.50
1КМЛ 65-160	50	32.00	2900	7.00	4.50
1КМЛ 65-160-т-м	50	40.00	2900	9.70	4.50
1КМЛ 65-160-т	50	32.00	2900	7.00	4.50
1КМЛ 65-160-а	45	30.00	2900	6.50	4.50
1КМЛ 65-160-т-а	45	30.00	2900	6.50	4.50
1КМЛ 65-160-т-л	50	35.00	2900	8.50	4.50
1КМЛ 65-160-л	50	35.00	2900	8.50	4.50
1КМЛ 65-200	50	50.00	2900	14.50	4.50
1КМЛ 65-200-т	50	50.00	2900	14.50	4.50
1КМЛ 65-200-а	45	40.00	2900	11.00	4.50
1КМЛ 65-200-т-а	45	40.00	2900	1.00	4.50
1КМЛ 80-160	100	32.00	2900	14.00	6.00
1КМЛ 80-160-т	100	32.00	2900	14.00	6.00
1КМЛ 80-160-а	90	28.00	2900	13.00	6.00
1КМЛ 80-160-т-а	90	28.00	2900	13.00	6.00

Давление на входе в насос, мПа (кгс/см2) не более: 0,35 (3,5)

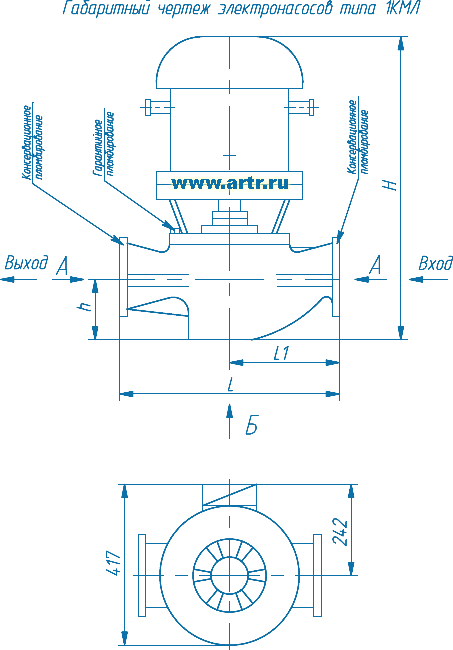

Типоразмер электронасоса	Макс. подача, м3/ч	Двигатель				L	L1	B	B1	D	D1	D2	D3	H	h	b	Масса
		Типоразмер	Мощность, кВт	Напряжение, В	Число оборотов, с-1 (об/мин)
1КМЛ 65-200 1КМЛ 65-200т	72	5А160MB2НЖ	18,5	220/380	50 (3000)	530	265	417	242	65	122	145	180	880	160	45	205
		АИР160М2Сп19	18,5					420	245					775			157
	62	5А160MА2НЖ	15,0					417	242					880			195
		АИР160S2Сп19	15,0					420	245					735			147
1КМЛ 65-200-а 1КМЛ 65-200т-а	68	5А160MА2НЖ	15,0	220/380	50 (3000)	530	265	417	242	65	122	145	180	880	160	45	195
		АИР160S2Сп19	15,0					420	245					735			147
	53	5А160SA2НЖ	11,0					417	242					880			190
		АД132М2Ж	11,0					355	178					627			130
1КМЛ 65-200-б 1КМЛ 65-200т-б	65	5А160SA2НЖ	11,0	220/380	50 (3000)	530	265	417	242	65	122	145	180	880	160	45	190
		АД132М2Ж	11,0					355	178					627			130
1КМЛ 65-160-м 1КМЛ 65-160т-м	75	5А160M2НЖ	15,0	220/380	50 (3000)	380	190	417	242	65	122	145	180	910	154	45	190
		АИР160S2Сп19	15,0					420	245					760			150
	65	5А160SA2НЖ	11,0					417	242					910			190
		АД132М2Ж	11,0					355	178					655			120
1КМЛ 65-160-л 1КМЛ 65-160т-л	70	5А160SA2НЖ	11,0	220/380	50 (3000)	380	190	417	242	65	122	145	180	910	154	45	190
		АД132М2Ж	11,0					355	178					655			120
1КМЛ 65-160 1КМЛ 65-160т	65	АИРМ112М2Ж	7,5	220/380	50 (3000)	380	190	340	188	65	122	145	180	570	154	45	105
1КМЛ 65-160-а 1КМЛ 65-160т-а	60	АИРМ112М2Ж	7,5	220/380	50 (3000)	380	190	340	188	65	122	145	180	570	154	45	105
1КМЛ 80-160 1КМЛ 80-160т	125	5А160M2НЖ	15,0	220/380	50 (3000)	530	265	417	242	80	133	160	195	910	184	50	220
		АИР160S2Сп19	15,0					420	245					800			150
1КМЛ 80-160-а 1КМЛ 80-160т-а	120	5А160M2НЖ	15,0	220/380	50 (3000)	530	265	417	242	80	133	160	195	910	184	50	220
		АИР160S2Сп19	15,0					420	245					800			150
1КМЛ 80-160-б 1КМЛ 80-160т-б	115	5А160SA2НЖ	11,0	220/380	50 (3000)	530	265	417	242	80	133	160	195	910	184	50	220
		АД132М2Ж	11,0					355	178					655			120

Технические характеристики.

Показатели назначения по параметрам в номинальном режиме

Наименование показателя	Типоразмеры электронасосов
Наименование показателя	1КМЛ 80-160	1КМЛ 65-200	1КМЛ 65-160
Подача, м3/ч	100	50	50
Напор, м	32	50	35
Давление на входе в электронасос, МПа (кгс/см2),не более	0,35 (3,5)	0,35 (3,5)	0,35 (3,5)
Максимальная мощность насоса, кВт	14,0	14,5	9,1
Частота вращения, с-1 (об./мин.)	48,3(2900)	48,3(2900)	48,3(2900)
Параметры энергопитания: -род тока -напряжение, В -частота тока, Гц	переменный 220/380 50	переменный 220/380 50	переменный 220/380 50

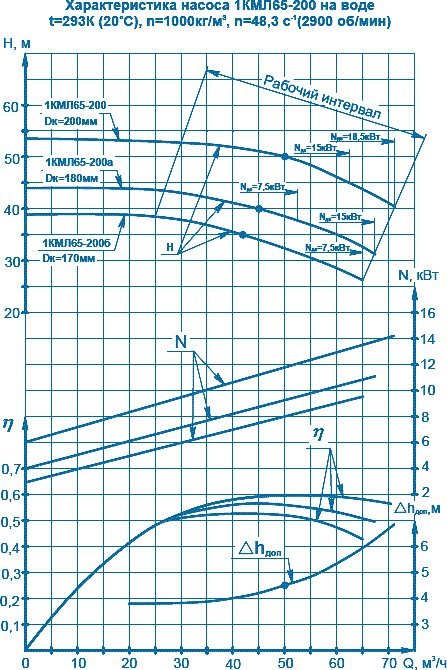

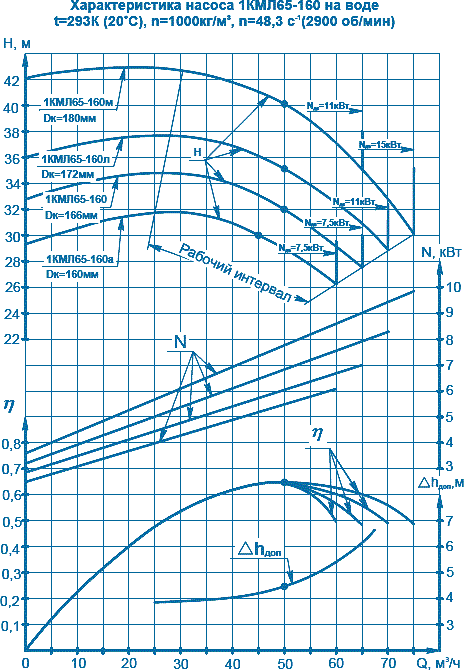

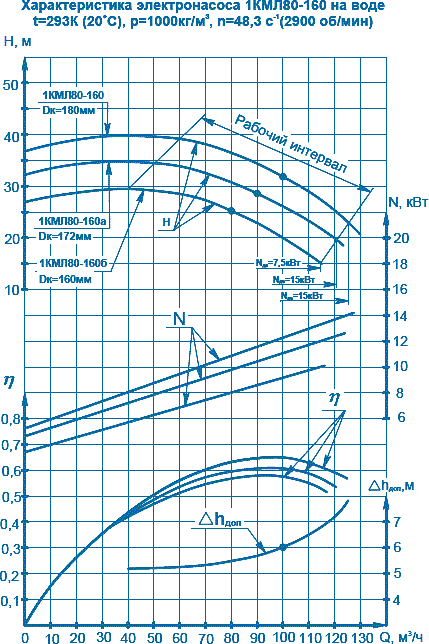

Примечания 1 Производственное допустимое отклонение напора по всему рабочему интервалу характеристики +7%-минус 5% (+0,07-минус 0,05) от указанного в таблице. 2 Максимальная мощность насосов указана для максимальной подачи в рабочем интервале характеристики с учетом производственного допуска на напор. 3 Показатели в рабочем интервале подач для вариантов диаметров рабочих колес (номинального, «а» и «б») должны соответствовать графическим характеристикам, приведенным в приложении А, на которых приняты условные обозначения: Q – подача, Н – напор, N – мощность, η - КПД, Δhд – допускаемый кавитационный запас.

Показатели технической и энергетической эффективности

Наименование показателя	Типоразмеры электронасосов
Наименование показателя	1КМЛ 80-160	1КМЛ 65-200	1КМЛ 65-160
КПД насоса, (%)	0,65 (65)	0,59 (59)	0,65(65)
Допускаемый кавитационный запас, м, не более	6,0	4,5	4,5
Утечка жидкости через уплотнение, л/ч., сальниковое, торцовое, не более	0,1…2 0,03	0,1…2 0,03	0,1…2 0,03
Примечания 1 Производственное отклонение КПД насосов - минус 0,03 (минус3%). 2 КПД насосов указан для оптимального режима в рабочем интервале характеристики. Для насосов с уменьшенным диаметром рабочего колеса допускается снижение КПД: для варианта «а» – на минус 0,03 (минус3%), для варианта «б» - на минус 0,05 (минус5%). 3 Отклонение по массе +5%. 4 Коэффициент кавитационного запаса R=1,15.

Структура условного обозначения насосного агрегата

Условное обозначение электронасоса 1КМЛ 80-160 с сальниковой набивкой при заказе
Электронасос 1КМЛ 80-160-У3.1 ТУ3631-206-05747979-2002
где 1 - модификация электронасоса;
К - консольный;
М - моноблочный;
Л – линейный;
80 - диаметры входного и выходного патрубков, мм;
160 - диаметр рабочего колеса, мм
У - климатическое исполнение,
3.1 - категория размещения
При поставке электронасосов с одним из вариантов рабочих колес по
внешнему диаметру добавляется индекс: «а» или «б» – уменьшенный диаметр,
«м» - увеличенный диаметр.
