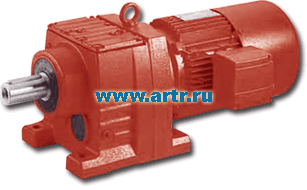

Мотор-редуктор HR, HRF


РЕДУКТОРЫ / Мотор-редукторы

Мотор-редуктор HR, HRF




НАЗНАЧЕНИЕ:

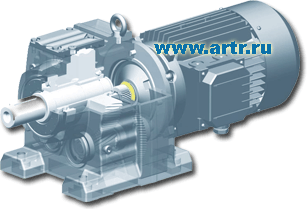

Мотор-редуктор HR представляет собой жёстко связанные редукторную часть, переходник и электродвигатель. Редукторная часть представляет из себя одноступенчатую или двухступенчатую цилиндрическую передачу. Переходник - промежуточный узел, предназначенный для соединения электродвигателя с редукторной частью. Электродвигатель - трёхфазный асинхронный короткозамкнутый общепромышленного исполнения.

Мотор-редуктор HR предназначен для режима работы 8 - 24 ч/сут от сети переменного тока частотой тока 50 или 60Гц в следующих условиях:
- вращение выходного вала в любую сторону;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли 10 мг/м3;
- климатическое исполнение У, категория размещения 3 (температура окружающего воздуха от -40°С до +40°С, эксплуатация в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий) или климатическое исполнение Т2 (температура окружающей среды от -10°С до +45°С, эксплуатация под навесом или в помещениях);
- высота над уровнем моря - до 1000 м.

 Благодаря большому разнообразию габаритов редуктора , передаточных чисел и применяемых электродвигателей, а также множеству дополнительных опций, редукторы и мотор-редукторы HR способны решать широкий спектр задач и технических требований.
 Для всех редукторов HR доступна возможность установки встроенного тормоза.



Габарит редуктора



Чертежи

Диаметр вала

Одноступенчатые
R31, R41, R51, R71, R81, R91, R101, R121, R151

Двухступенчатые
R07, R17, R27, R37, R47, R57, R67, R77, R87, R97, R107, R137, R147, R167

Описание
лапы фланец
HR31 HRF31 20 0.18
0.25
0.37
0.55

0.75
1,1
1.5

2.2
3
4

5.5
7.5
11
15

18,5
22
30
37

45
55
75
90
110
132
0.18
0.25
0.37
0.55

0.75
1.1

1.5
2.2

3
4

5.5
7.5
11

15
18.5
22
30

37
45

55
75
90
110
132

160
Присоединительные размеры моторных фланцев
HR07 HRF07 20
HR17 HRF17 20
HR27 HRF27 25
HR37 HRF37 25
HR41 HRF41 25
HR51 HRF51 25
HR47 HRF47 30
HR57 HRF57 35
HR67 HRF67 35
HR71 HRF71 40
HR77 HRF77 40
HR81 HRF81 45
HR87 HRF87 50
HR91 HRF91 50
HR97 HRF97 60
HR101 HRF101 60
HR107 HRF107 70
HR121 HRF121 75
HR151 HRF151 90
HR137 HRF137 90
HR147 HRF147 110
HR167 HRF167 120

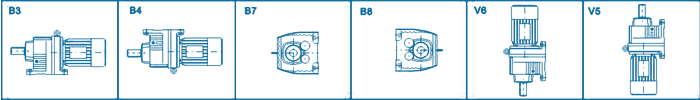

Монтажные позиции


исполнение на лапах



фланцевое исполнение
