Соосные трехступенчатые цилиндрические мотор-редукторы INNOVARI

Соосные трехступенчатые цилиндрические мотор-редукторы INNOVARI

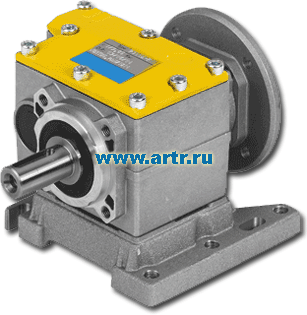

Соосные 3-х ступенчатые цилиндрические мотор-редукторы INNOVARI предназначены для решения широкого спектра задач и разделены на три линии:

1. Стандартные соосные мотор-редукторы в алюминиевом корпусе, типоразмеров 403А-503А-603А – подходят для всех применений, благодаря жесткой усиленной конструкции корпуса, позволяющей использовать редукторы INNOVARI в тяжелых условиях эксплуатации.
2. Компактные соосные мотор-редукторы в алюминиевом корпусе, типоразмеров 203А-303А-453А. Данные редукторы INNOVARI были специально разработана для применений в условиях ограниченного пространства, где длина привода имеет критическое значение. На сегодняшний день это самые компактные соосные цилиндрические редукторы. Редукторы INNOVARI этой линии имеют укороченную дистанцию между подшипниками, поэтому их не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.
3. Стандартные соосные мотор-редукторы в чугунном корпусе, типоразмеров 403С-603С – подходят для всех применений, имеют увеличенный передаваемый момент в сравнении с алюминиевыми.

Благодаря прецизионной обработке зубчатых колес на обрабатывающем центре Reishauer, достигается повышенная плавности хода и бесшумность работы, что значительно увеличивает срок эксплуатации редукторов и расширяет диапазон их применения.

Цилиндрические соосные редукторы и мотор-редукторы INNOVARI (Италия)  изготавливаемые из алюминиевого сплаваи серого чугуна, имеют универсальную конструкции построенную по модульному принципу. Цилиндрические редукторы INNOVARI в зависимости от решаемых задач комплектуются входными фланцами под различные типы электродвигателей, крепежными лапами, выходными фланцами, входными и выходными твердотельными валами. Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов. Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN,
DAVID BROWN, FLENDER, SUMITOMO, PUJOL.

Для удобства эксплуатации редукторы заправляются синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы  INNOVARI типоразмеров 203А-303А-453А поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмеров 203А-303А-453А, 403С-603С необходимо указывать монтажную позицию.

Соосные редукторы и мотор-редукторов INNOVARI обладают следующими отличительными особенностями:

- Типоразмеры 403А-603А (корпус алюминиевый), 403С-603С (корпус из чугуна)
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые прокладки
- Уровень шума 60/65 dBA

По заказу изготавливаются:

- Взрывозащищенное исполнение по стандартам ATEX 2, ATEX 3
- Заливается специализированное масло для пищевой промышленности
- Изготавливаются нестандартные размеры выходного вала и лап

Соосные редукторы и мотор-редукторови INNOVARI находят широкое применение: для привода пищевых насосов; конвейеров, мешалках, широко применяются в пищевой промышленности и в тяжелых условиях.


2-х и 3-х ступенчатые соосные редукторы INNOVARI в алюминиевом корпусе




Типоразмер редуктора

Передаваемый момент (Нм)

Мощность присоединяемых двигателей (кВт)

Диаметр выходного вала (мм)

Передаточные числа

403А

130...155

0,12…3,0

16, 19, 20, 24, 25

3,52…216,30

503А

280...300

0,18…5,5

28, 30, 35

3,61…480,16

603А

440-460

0,25…7,5

30, 35, 38, 40

3,61…363,63



Обозначение редукторов
Выбор редуктора по мощности

Габаритные размеры 403A
Габаритные размеры 503A
Габаритные размеры 603A
Габаритные размеры 403C (серый чугун)
Габаритные размеры 603C (серый чугун)

Опции
Инструкция
Детали редукторов
Электродвигатели
