Цилиндрический редуктор Motovario HA |
|
|
|

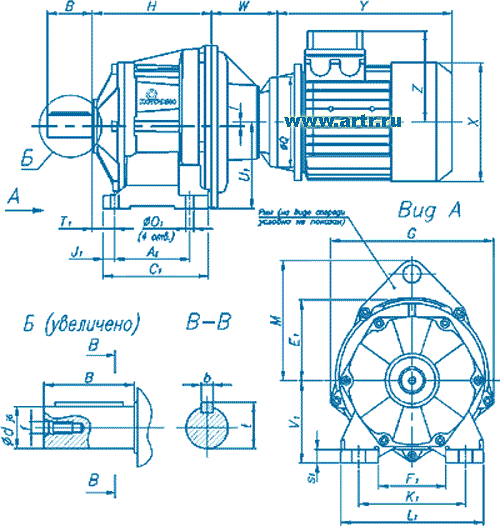

Двухступенчатые цилиндрические
мотор-редукторы Motovario габаритов
HA32, HA42, HA52, HA62 |
 |
|
Габарит
|
Размер |
|
A1 |
C1 |
E1 |
F1 |
G |
H |
I |
J1 |
K1* |
L1 |
M** |
Ø O1 |
s1 |
T1 |
U1 |
V1 |
W |
|
H A32 |
80 |
111 |
80 |
75 |
152 |
117,5 |
10 |
13 |
110/120 |
145 |
–– |
9 |
15 |
18 |
85 |
75 |
86 |
|
H A42 |
85 |
111 |
80 |
75 |
152 |
124,5 |
10 |
13 |
110/120 |
145 |
–– |
9 |
15 |
25 |
90 |
80 |
86 |
|
H A52 |
100 |
140 |
107,5 |
90 |
218 |
159 |
5,5 |
15,5 |
135/150 |
190 |
145,5 |
11 |
18 |
30 |
115,5 |
110 |
87,5 |
|
H A62 |
110 |
150 |
117,5 |
120 |
218 |
168 |
15,5 |
20 |
170/185 |
230 |
155,5 |
14 |
20 |
35 |
135,5 |
120 |
87,5 |
|
|
|
|
Размеры |
Габарит электродвигателя (IEC) |
|
AIS 063… |
AIS 071… |
AIS 080… |
AIS 090S… |
AIS 090L… |
AIS 100L… |
AIS 112… |
|
X |
121 |
139 |
158 |
173 |
173 |
191 |
210,5 |
|
Y |
186,5 |
208 |
231 |
246,5 |
271,5 |
307,5 |
323 |
|
Z |
98,5 |
110,5 |
121,5 |
129,5 |
129,5 |
138,5 |
153,5 |
|
B5 |
ØQ |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
|
ØQ3 |
95 |
110 |
130 |
130 |
130 |
180 |
180 |
|
B14 |
ØQ |
90 |
105 |
120 |
140 |
140 |
160 |
160 |
|
ØQ3 |
60 |
70 |
80 |
95 |
95 |
110 |
110 |
|
|
|
|
|
