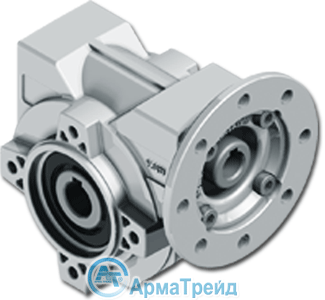

Червячных редуктор HYDRO-MEC 030


РЕДУКТОРЫ / Редукторы Hydro-Mec / Червячный редуктор H
ydro-Mec


Червячных редуктор HYDRO-MEC 030


030
21Nm

Input speed (n1) = 1400rpm

n2

[rpm]

i

kW

[kW]

Nm

[Nm]

f.s

P1r

[kW]

Nm max

[Nm]

B5 B14

Динамическая
 эффективность
RD

Mn

[mm]

56 B5

63 B5

56

B14

63

B14

Червячных редуктор HYDRO-MEC 030

280

5

0.18

5

3.3

0.60

17

B



B-C



82

1.26

200

7

0.18

7

2.4

0.44

17

B



B-C



80

1.44

140

10

0.18

10

1.8

0.32

17

B



B-C



78

1.44

93

15

0.18

13

1.4

0.25

19

B



B-C



73

1.44

70

20

0.18

17

1.1

0.20

19

B



B-C



70

1.09

47

30

0.12

15

1.4

0.17

21

B



B-C



62

1.44

35

40

0.12

19

1.1

0.13

20

B



B-C



57

1.09

23

61

0.09

19

1.1

0.10

20

B



B-C



50

0.72

17.5

80

0.09

16

1.0

0.06

16

B



B-C



48

0.56


* - Динамическая  эффективность   /       - Доступные фланцы двигателя   /   В - Поставляется с втулкой входного вала


Исполнение - FB




Редуктор

n (H8)

b

c (h8)

 d1

e1

f

g1

h

h1

h

11

m1

PAM / A (mm)

B030FB
P
030FB
M
030FB

14

55

Ø50

30

2

40

52

30

39

65

5

16.3

56B5

63B5

56B14

63B14









61.5

62.5

61.5

62.5











Исполнение на лапах - PA/PV/PB

HYDRO-MEC PA   HYDRO-MEC PV   HYDRO-MEC PB
...030PA   ...030PV   ...030PB



Редуктор

Тип лап

a1

H

R

S

T

U

V

Y

W

ØZ

030

B

30

55

66

3

87

50

78

94

107

Ø6.5

S

30

52

66

3

87

52

90

91

104

Ø6.5



Монтажные фланцы



Редуктор
и
тип фланца
*S-series

ØD

E

G

L

N

O

p

Q

Kit code

030FC

50

+0.15
+0.05

6

6

50.5

23

68

80

7

1 - K030.9.010

030FL

60 +0.15
+0.05

6

6

55.5

28

87

110

8.5

1 - K045.9.010

030F1*

40

+0.15
+0.10

3.5

5.5

49

21.5

56

80

6.5

1 - KS030.9.012



Входной быстроходный вал

R030

Тип вала

d (h6)

e

g

h

m


B

Ø9

10.2

3

20

58

S

-

-

-

-

-


RE030 d (h6) e g h m D E Q X

Ø9 10.2 3 20 58 Ø9 20 56  -

PE030 D E Q X


Ø9 20 56  -


Односторонний выходной вал - S




Редуктор

b1

c1

d1

-0.005

-0.020

 e1

m1

n1

o1

t2

Kit code

*S-series

030

5

25

Ø14

35.5

59

94.5

M5X14

16

K0305028



Двухсторонний выходной вал - D




Редуктор

b1

c1

d1

-0.005

-0.020

 e1

f1

l1

o1

t2

Kit code

*S-series

030

5

25

Ø14

35.5

55

126

M5X14

16

K0305029



Полые выходные валы специального исполнения
Для пищевых производств, морского применения, коррозионных и высокогигиеничных сред.


Полый вал
из нержавеющей стали

Редуктор

ØD T

К

Code

030

14

16.3

5

MI014



Моментный рычаг (Реактивная штанга) - BR



Редуктор

A

B

C

D

E

F

G

H

I

Kit code

030 BR

045 BR

100

40

158

51

65

7

-

8.2

4

K0459027
