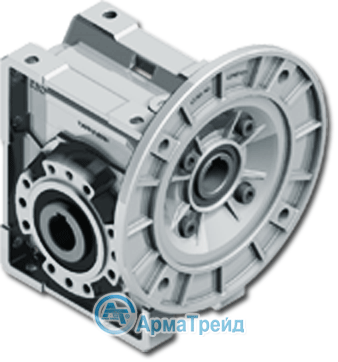

Редуктор Hydro-Mec Q63


Характеристики при n1=1400rpm

Q63
147Nm

n2
[rpm]

i

kW

[kW]

Nm

[Nm]

f.s

P1r

[kW]

Nm max

[Nm]

63B5

71B5 80B5 90B5

71B14

80B14

90B14

RD*

Mn

[mm]

Редуктор Hydro-Mec Q63

200

7

1.в

71

1.в

3.2

125



B

B



B

B



83

3.1

140

10

1.в

99

1.4

2.4

134



B

B



B

B



81

3.1

93

15

1.5

121

1.1

1.7

138



B

B



B

B



79

3.1

74

19

1.1

111

1.2

1.4

138



B

B



B

B



78

2.6

24

1.1

135

1.0

1.2

142



B

B



B

B



75

2.0

47

30

1.1

167

0.9

0.96

146



B

B



B

B



74

3.2

39

36

0.75

125

1.2

0.88

147



B

B



B

B



68

2.7

31

45

0.55

111

1.2

0.67

135

B

B



B

С

66

2.1

21

67

0.55

151

0.в

0.45

124

B

B



B

С

60

1.5

17.5

80

0.37

115

1.0

0.38

119

B

B



B

С

57

1.3

14.9

94

0.37

123

1.0

0.36

119

B

B



B

С

52

1.1



*

- Динамическая  эффективность   /     - Доступные фланцы двигателя   /

В

- Поставляется с втулкой входного вала

BQ63FB

- Редуктор без дополнительных элементов   /

PQ63FB

- Редуктор с моторным фланцем   /

MQ63FB

- Мотор-редуктор


Габаритные и присоединительные размеры

Исполнение - FB




Редуктор

n (H8)

b

c (h8)

 d1

e1

f

g1

h

h1

h

l1

m1

I

M R S T U U1 U2 V Y

BQ63FB

25

120

Ø75

53

3

72.5

110

63

72.5

90

8

28.3

88.5

51

76

51

94

102

51

51

145

9.5



Редуктор

A (mm)

B5 B14

56B5

63B5 71B5 80B5 90B5 100/112B5 132B5 160B5

56B14

63B14 71B14 80B14 90B14 100/112B14 132B14
PQ63FB

99.5

97.5

99.5

99.5



97.5

98.5

99.5




Монтажные фланцы


Редуктор c монтажным фланцем

ØD

E

G

L

N

O

P

Q

Kit code

Q63FC

115

+0.20

+0.15

6

12

86

26

150

□142

11

1 - KQ63.9.010

Q63FL

115

+0.20

+0.15

6

12

116

56

150

□142

11

1 - KQ63.9.010
2 - K063.0.200

Q63F1 (S series)

130

+0.20

+0.15

7

13

110

50

165

Ø200

13

1 - KS070.9.013

Q63F2 (S series)

115

+0.20

+0.15

7

13

124

64

150

Ø175

11

1 - KS063.9.013

Q63F3 (S series)

110

+0.035
+0

5

11

90

30

130

Ø160

10

1 - KS063.9.011




Входной быстроходный вал


RQ

Редуктор с выступающим быстроходным валом



Тип
вала

d (h6)

e

g

h

m

RQ63

B

Ø18

20.5

6

45

93

S

Ø19

21.5

6

40

93



Односторонний выходной вал - S



Редуктор

b1

c1

d1

-0.005

-0.020

 e1

m1

n1

o1

t2

Kit code

*S-series

Q63

8

60

Ø25

63.2

126.8

190

M8X20

28

K0635028



Двухсторонний выходной вал - D



Редуктор

b1

c1

d1

-0.005

-0.020

 e1

f1

l1

o1

t2

Kit code

*S-series

Q63

8

60

Ø25

63.2

120

246.4

M8X20

28

K0635029



Полые выходные валы специального исполнения
Для пищевых производств, морского применения, коррозионных и высокогигиеничных сред.

Полый вал
из нержавеющей стали

Редуктор

ØD T

К

Code

Q63

25

28.3

8

MI025

28

31.3

8

MI028

Специальный полый вал

Редуктор

ØD T

К

Code

Q63

30

33.3

8

ACR30

28

31.3

8

S series

* Уменьшенная шпонка

Специальный полый вал по стандарту NEMA
из нержавеющей стали

Редуктор

ØD T

К

Code

Q63

28.575

31.6

6.35

MIU28

1.125"

1.245"

0.250"



Моментный рычаг (Реактивная штанга) - BR



Редуктор c реактивной штангой

A

B

C

D

E

F

G

Kit code

Q63BR

150

72.5

180

53

20

11

Ø75h8

K0639027
