Размеры редуктора 7МЧ2-М (лапы)


РЕДУКТОРЫ / Червячный двухступенчатый мотор-редуктор 7МЧ2-М

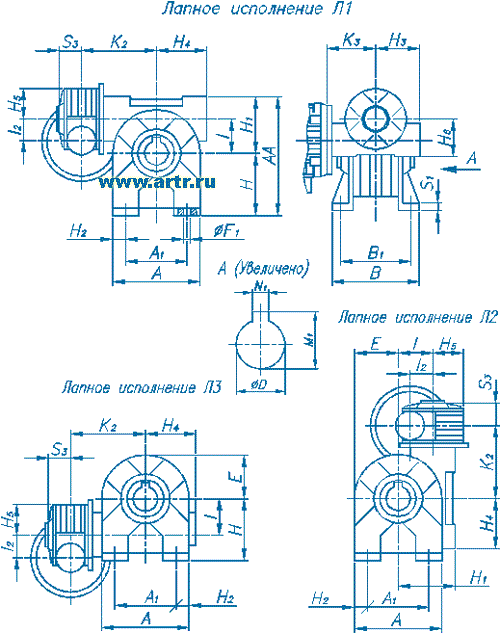

Размеры редуктора 7МЧ2-М (лапы)


мотор-редуктор 7МЧ2-М


Размеры

7МЧ2-М
28/28

7МЧ2-М
28/40

7МЧ2-М
28/50

7МЧ2-М
28/60

7МЧ2-М
40/70

7МЧ2-М
40/85

7МЧ2-М
50/110

7МЧ2-М
60/130

7МЧ2-М
70/150

A

67

100

120

138

158

193

250

286

336

A1

52

70

85

95

120

140

200

235

260

AA

101

138

167

197

222

264

324

400

454

B

78

102

119

136

140

168

200

230

250

B1

66

84

99

111

116

140

162

190

210

C

30

41

49

60

60

61

77,5

90

105

D H7

14

19

24

25

28

32

42

48

55

D2 h6

9

9

9

9

11

11

14

19

19

E

33,5

50

60

69

79

96,5

125

143

168

F

70

140

160

180

200

200

250

300

350

F1

5,5

7

9

11

11

13

14

15

19

G H8

40

95

110

115

130

130

180

230

250

G1 h8

42

60

70

70

80

110

130

180

180

H

52

71

85

100

115

135

172

200

230

H1

49

67

82

97

107

129

170

200

224

H2

7,5

15

17,5

21,5

19

26,5

25

25,5

38

H3

40

40

40

40

60

60

70

78

90

H4

40

60

70

78

90

111

142

159

189

H5

33,5

33,5

33,5

33,5

50

50

60

69

79

H6

49

49

49

49

67

67

82

97

107

K2

79,5

99,5

129

145,5

143,5

164,5

203

223

254

K3

47

47

47

47

67

67

78

88

101

I

28

40

50

60

70

85

110

130

150

I2

28

28

28

28

40

40

50

60

70

L

20

20

20

20

22

22

30

40

40

M

43

43

43

43

64

64

74

80

97

M1

16,3

21,8

27,3

28,3

31,3

35,3

45,3

51,8

59,3

M2

10,2

10,2

10,2

10,2

12,5

12,5

16

21,5

21,5

N1

5

6

8

8

8

10

12

14

16

N2

3

3

3

3

4

4

5

6

6

P

49

82

91,5

116

111

100

150

150

160

P1

67

95

100

102

116

150

200

240

250

P2

19

41

42,5

56

51

39

72,5

60

55

R

56

115

130

150

165

165

215

265

300

R1

56

83

85

85

100

130

165

215

215

S

32

38

49

57,5

57

65,5

74,5

87

102

S1

6

9

12

12

14

15

17

19

20

S2

-4

2

2,5

2,5

3

3

2,5

5

5

S3

30

30

30

30

41

41

49

60

60

U

4

4

4

5

5

5

5

5

6

V

6

8,5

10,5

10,5

13

13

15

15

19

V1

M6x7,5

M6x9,5

M8x12

M8x15

M8x17

M10x17

M12x18

M12x24

M14x30

V2

M4

M4

M4

M4

M4

M4

M6

M8

M8

V4

90°

90°

90°

90°

90°

90°

90°

90°

Z1

5

10

10

11

11

13

16

18

20



* – указан диаметр резьбового отверстия
