Гибкие нагревательные элементы ЭНГЛУ-400



      Гибкие нагревательные элементы ЭНГЛУ-400: предназначены для разогрева и компенсации теплопотерь трубопроводов, теплообменников и другого технологического оборудования, а также для отопления небольших помещений, строительных бытовок, гаражей, контейнеров, теплиц. Надежная электро- и гидроизоляция.

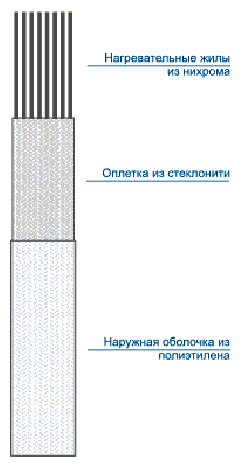

      Гибкие нагревательные элементы ЭНГЛУ-400 представляют собой ленту из стеклонити шириной 24 мм, толщиной 1,9мм, пропитанную органо-силикатным материалом, в основе которой находятся восемь нагревательных проводов из сплава с высоким удельным электрическим сопротивлением. Основное применение - сушильные камеры, экструдеры и т.д.
Минимальный допустимый радиус изгиба элемента нагревательного – 10 мм



      Пример условного обозначения гибкого нагревательного элемента мощностью 0,5; 1; 2кВт, рабочим напряжением 220 В и длиной активной части 10 м с электрической изоляцией нагревательных жил нитью стеклянной ЕС с допустимой температурой на поверхности нагревателя до 400°С:
Нагреватель ЭНГЛУ-400-05: 1,2/220-10Е ТУ 3442-027-03481263-02.

      Гибкие нагревательные элементы имеют обмотку из стеклонити из 3-х слоев, внутренний и промежуточный слои стеклонити пропитаны органосиликатным материалом. В качестве низкотемпературных выводов используется провод ПОЖ 1,6 ТУ16-505.339-77. Соединение нагревательных проводов между собой и низкотемпературными выводами выполнено методом микроплазменной сварки. Низкотемпературные выводы уложены в коммутационные наконечники, внутренние полости которых при сборке заполняются теплостойким электроизоляционным компаундом. Конструктивно нагреватели выполнены с низкотемпературными выводами с одной стороны нагревателя и 2-х сторон.

      В процессе эксплуатации потребителю в режиме разогрева, целесообразно использовать нагреватель на полную мощность. а затем перевести его на пониженные мощности.

      Принцип действия элемента нагревательного гибкого ленточного унифицированного ЭНГЛУ-400 основан на выделении тепла нагревательными проводами, обладающими высоким омическим сопротивлением при прохождении по ним электрического тока.
Выбор нагревателей производится на основе теплотехнических расчетов, позволяющих определить потребные значения мощностей на единицу длины обогреваемой единицы.


Технические характеристики


Наиме-
нование

Длина, м

Удельная мощность, Вт/м

Номи-
нальная мощность, кВт

Макси-
мальная темпе-
ратура нагрева, °С

Рабочее напря-
жение/частота, В/Гц

Длина низко-
темпе-
ратурных выводов, мм

ЭНГЛУ-400

4,1

300

1,27

400

220/50

1000

5

200

1

270

8,3

300

2,5

400

10

50; 100; 200

0,5; 1,0; 2,0

70-270

16,8

300

5

400

20

50; 100; 200

1,0; 2,0; 4,0

270-400
