Электропривод НД




Назначение электропривода НД



Электропривод НД с двухсторонней муфтой общепромышленного назначения применяется в качестве элемента управления запорной трубопроводной арматурой, устанавливаемой в различных помещения, навесах и сооружениях, а также на открытом воздухе.

Электропривод может работать в системах автоматического управления, в том числе с использованием микропроцессорной техники.
Установочное положение электроприводов на трубопроводе - любое.
Электроприводы НД рассчитаны для работы в повторно-кратковременном режиме с продолжительностью включения(ПВ) - 25%.
Для электроприводов стандартное напряжение 380 В, а частота 50 Гц, род тока трехфазный переменный.
По требованию заказчика электроприводы комплектуются электродвигателями частотой 50 или 60 Гц, напряжением от 220 до 660 В.



Состав электропривода Н
Д


Электропривод НД состоит из электродвигателя, червячно-цилиндрического редуктора, узла моментной муфты, узла путевых выключателей, узла ручного дублера с маховиком, выходного вала с кулачками или квадратом для присоединения к запорному органу арматуры и корпусных деталей. Для герметизации внутренних полостей электроприводов в местах неподвижных и подвижных соединений деталей предусмотрены уплотнительные устройства.



Основные типы и характеристики электропривода НД


Тип электропривода
(Обозначение конструкторского документа)

Исполнение
ввода контрольного кабеля

Крутящий момент на выходном валу, Н

Частота вращения выходного вала

Число оборотов выходного вала, необходимое для закрывания(открывания) арматуры

Мощность
электродвигателя, кВт

Масса, кг

мин.

макс.

НД-01 (Б099.104-01М)

Общего назначения с сальниковым вводом

5000 до 8500

10

1

6

8,5

450

НД-02 (Б099.104-02М)

5000 до 8500

10

6

36

8,5

450

НД-03 (Б099.104-03М)

5000 до 8500

10

36

200

8,5

450

НД-04 (Б099.104-04М)

Общего назначения со штепсельным разъемом

5000 до 8500

10

1

6

8,5

450

НД-05 (Б099.104-05М)

5000 до 8500

10

6

36

8,5

450

НД-06 (Б099.104-06М)

5000 до 8500

10

36

200

8,5

450

НД-07(Б099.104-07М)

Общего назначения с сальниковым вводом

6300 до 10000

9,3

1

6

8,5

450

НД-08(Б099.104-08М)

6300 до 10000

9,3

6

36

8,5

450

НД-09 (Б099.104-09М)

6300 до 10000

9,3

36

200

8,5

450

НД-10 (Б099.104-10М)

Общего назначения со штепсельным разъемом

6300 до 10000

9,3

1

6

8,5

450

НД-11 (Б099.104-11М)

6300 до 10000

9,3

6

36

8,5

450

НД-12 (Б099.104-12М)

6300 до 10000

9,3

36

200

8,5

450

НД-13 (Б099.104-13М)

Общего назначения с сальниковым вводом

2500 до 5000

10

1

6

4,5

370

НД-14 (Б099.104-14М)

2500 до 5000

10

6

36

4,5

400

НД-15 (Б099.104-15М)

2500 до 5000

10

36

200

4,5

400

НД-16 (Б099.104-16М)

Общего назначения со штепсельным разъемом

2500 до 5000

10

1

6

4,5

400

НД-17 (Б099.104-17М)

2500 до 5000

10

6

36

4,5

400

НД-18 (Б099.104-18М)

2500 до 5000

10

36

200

4,5

400

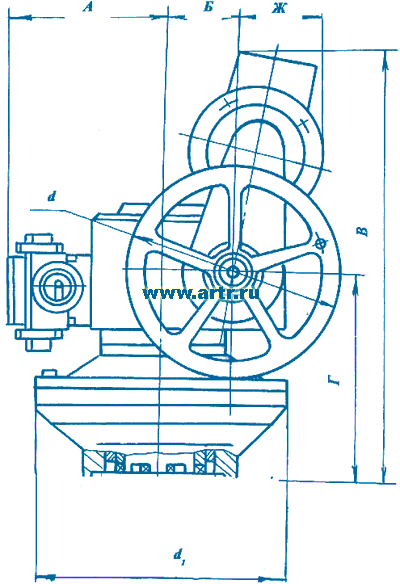

Габаритные и присоединительные размеры электропривода НД
:





Электропривод НД обеспечивает:


- открытие и закрытие проточной части арматуры с пульта управления, а также остановку запорного органа арматуры в любом промежуточном положении;
- автоматическое отключение электродвигателя муфтой предельного момента при достижение запорным устройством арматуры крайних положений "Открыто", "Закрыто" и при аварийном заедании подвижных частей в процессе хода на открытие или закрытие;
- сигнализацию на пульте управления крайних положений запорного устройства арматуры на циферблате местного указателя;
- автоматическое переключение электропривода НД из положения ручного управления на автоматическое;
- электрическую блокировку электроприводов с работой других механизмов и агрегатов;
- регулировку частоты крутящего момента;
- дистанционное указание степени открытия прохода арматуры на пульте управления, для чего электроприводы НД по особому заказу клиентов поставляются с переменным сопротивлением, выполняющим функцию датчика.


Электропривод НД применяют для запорной арматуры транспортирующей воду, пар, нефтепродукты (взрывобезопасные, неагрессивные), а также прочие нейтральные среды.



Электропривод НД поставляется Компанией "АрмаТрейд" в заводской упаковке с паспортом, инструкцией по эксплуатации, а также сертификатом соответствия.
