Компенсатор КСО 20-16-40

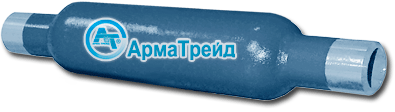

Компенсатор КСО 20-16-40     Компенсатор стояков отопления КСО 20-16-40 с защитным кожухом предназначен для компенсации температурных удлинений прямолинейных участков трубопровода, централизованного теплоснабжения и горячего водоснабжения многоэтажных зданий. Устройства защищают трубопровод от статических и динамических нагрузок, возникающих при вибрациях и температурных деформациях. Устанавливается в помещениях жилых домов, офисных и производственных зданиях, а также на трубопроводных системах водонагревательных установок, насосных станций, тепловых пунктов потребителей и других сооружениях тепловых сетей, систем жилищного и коммунального хозяйства.

     Компенсатор КСО 20-16-40 с защитным кожухом допускается применять в районах строительства с расчётной наружной температурой не ниже – 30С, в зданиях с двухтрубной системой отопления высотой 7 и более этажей. Температура носителя не более 200С. Сейсмичность районов строительства – до девяти баллов включительно. Допускается установка как на горизонтальных, так и вертикальных участках трубопроводов. Устройства не требуют обслуживания в процессе эксплуатации и относятся к классу неремонтируемых изделий. Изделия оборудованы наружным защитным кожухом (сталь 20) и внутренней защитной гильзой-экраном из нержавеющей стали 12Х18Н10Т. Основным рабочим элементом устройства является сильфон (гофра), изготовленная из тонкостенного прочного металла, сжатие и растяжение которой позволяет защищать систему от разрыва. Сильфон компенсатора многослойный. Благодаря этому, осевая компенсирующая способность составляет 40 мм, а ресурс не менее 3000 циклов сжатия-растяжения при перемещении на полный рабочий ход. Тип присоединяется к трубопроводу: патрубки под приварку. Срок службы составляет до 20 лет, при концентрации хлоридов в транспортируемой среде не более 30 мг/кг.



компенсатор стояков отопления


Наименование компенсатора

Габаритные и присоединительные размеры компенсаторов для стояков отопления

Осевая компенсирующая способность(+растяжение / -сжатие) λ, мм

Эффективная площадь, F эфф, см2

 Жесткость, CQ, кгс/мм

Масса, кг

DN, мм
(условный)

d, мм

D, мм

L, мм

Внутренний диаметр патрубков, мм

КСО 20-16-40

20

27

49

250

20

40 (+10/-30)

40 (+20/-20)

8.04

3,0

0,7
