Компенсатор ОСТ 34-10-570

Компенсатор ОСТ 34-10-570   ОСТ-34-10-570-93 распространяется на осевые двухлинзовые компенсаторы, с диаметром условного прохода от 100 до 2200мм. Допустимое условное давление до 1,6 МПа (16кгс/см2). Допустимая проводимая среда: неагрессивные и малоагрессивные среды. Максимально допустимая температура проводимой среды +300С. Стандарт разработан с учетом требований "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды". Компенсатор двухлинзовый ОСТ 34-10-570-93 изготавливается в соответствии с отраслевыми стандартами на конструкцию и размеры, а так же требованиями технических условий ТУ 34 10.10581. Пределы применения изделий по рабочему давлению транспортируемой среды в зависимости от ее температуры устанавливаются в соответствии с ГОСТ 366. Также, для аналогичных типов трубопроводов выпускается Компенсатор двухлинзовый ПГВУ 243-76

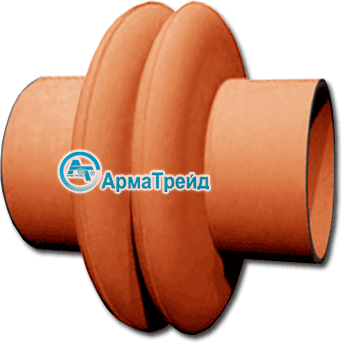

    Линзовый компенсатор ОСТ 34-10-570-93 предназначен для компенсации температурных изменений трубопроводов круглого сечения и только в осевом направлении. Имеет увеличенную компенсирующую способность, по сравнению с однолинзовым компенсатором, за счет наличия дополнительной линзы. Изделие состоит из двух линз, присоединительных к ним патрубков, направляющего стакана, установленного таким образом, чтобы обеспечить свободное перемещение относительно патрубков, и присоединительных фланцев (при заказе в фланцевом исполнении.) Несмотря на имеющиеся ограничения, обусловленные особенностями конструкции, изделие широко применяется и не теряет свое популярности, так как цена на двухлинзовый компенсатор значительно ниже, чем стоимость универсальных конструкций.

Условное давление от 6 до 16 кгс/см2 (от 0,6 до 1,6 МПа).
Рабочая среда - пар, вода.
Рабочая температура среды - 300С.

Предварительная растяжка производится только во время монтажа. Величину растяжки определяют и задают проектировщики с учетом температуры окружающей среды при монтаже.

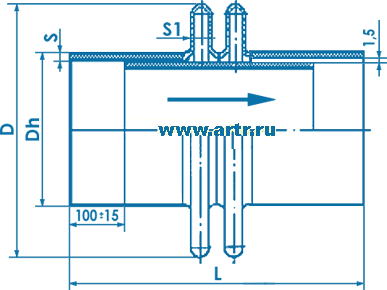

Компенсатор линзовый ОСТ 34-10-570-93
* Размеры даны для справок.

Обозначение компенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

D

L

S

S1

Компенсирующая способность, мм

Жесткость линзы на сжатие, кН/см

Эффективная площадь, м2

 01 ОСТ 34-10-570

0,6 (6)

100

108

259

428

4

2,5

10

12,85

0,025

 02

0,6 (6)

125

133

284

428

4

2,5

10

14,6

0,033

 03

0,6 (6)

150

159

309

428

5

2,5

10

16,45

0,041

 04

0,6 (6)

200

219

369

428

7

2,5

10

20,7

0,065

 05

0,6 (6)

250

273

422

428

8

2,5

11

24,6

0,091

 06

0,6 (6)

300

325

473

428

8

2,5

11

28,4

0,121

 07

0,6 (6)

350

377

525

428

9

2,5

11

32,15

0,155

 08

0,6 (6)

400

426

575

428

9

2,5

11

35,7

0,193

 09

0,6 (6)

450

478

627

428

7

2,5

11

39,5

0,235

 10

0,6 (6)

500

530

679

428

8

2,5

11

43,3

0,282

 11

0,6 (6)

600

630

779

428

8

2,5

11

50,6

0,385

 12

0,6 (6)

700

720

869

428

8

2,5

11

57,1

0,49

 13

0,6 (6)

800

820

967

428

9

2,5

11

64,4

0,623

 14

0,6 (6)

900

920

1067

428

10

2,5

11

71,7

0,771

 15

0,6 (6)

1000

1020

1167

528

10

2,5

11

79

0,934

 16

0,6 (6)

1200

1220

1368

528

11

3

11

165

1,308

 17

0,6 (6)

1400

1420

1568

528

14

3

11

190

1,745

 18

0,6 (6)

1600

1620

1768

628

14

3

11

216

2,24

 19

0,6 (6)

1800

1820

1968

628

10

3

11

241,7

2,8

 20

0,6 (6)

2000

2040

2188

628

10

3

11

269,9

3,49

 21

0,6 (6)

2200

2240

2388

628

12

3

11

295,4

4,19

 22 ОСТ 34-10-570

1,0 (10)

100

108

260

428

4

3

8

22,55

0,025

 23

1,0 (10)

125

133

285

428

4

3

8

25,65

0,033

 24

1,0 (10)

150

159

310

428

5

3

8

28,9

0,041

 25

1,0 (10)

200

219

370

428

7

3

8

36,4

0,065

 26

1,0 (10)

250

273

423

428

8

3

8

43,25

0,091

 27

1,0 (10)

300

325

474

428

8

3

8

49,9

0,121

 28

1,0 (10)

350

377

526

428

9

3

8

55,5

0,155

 29

1,0 (10)

400

426

576

428

9

3

8

62,7

0,193

 30

1,0 (10)

450

478

628

428

7

3

8

69,4

0,235

 31

1,0 (10)

500

530

680

428

8

3

8

76

0,282

 32

1,0 (10)

600

630

780

428

8

3

8

88,9

0,385

 33

1,0 (10), 1,6 (16)

700

720

872

428

8

4

8

246

0,49

 34

1,0 (10), 1,6 (16)

800

820

970

428

9

4

8

278

0,623

 35

1,0 (10), 1,6 (16)

900

920

1070

428

10

4

8

309

0,771

 36

1,0 (10), 1,6 (16)

1000

1020

1170

528

10

4

8

341

0,934

 37

1,0 (10), 1,6 (16)

1200

1220

1370

528

11

4

8

404

1,308

 38

1,0 (10), 1,6 (16)

1400

1420

1570

528

14

4

8

467

1,745

 39 ОСТ 34-10-570

1,6 (16)

100

108

262

428

4

4

6

55,2

0,025

 40

1,6 (16)

125

133

287

428

4

4

6

62,75

0,033

 41

1,6 (16)

150

159

312

428

5

4

6

70,7

0,041

 42

1,6 (16)

200

219

372

428

7

4

6

89,2

0,065

 43

1,6 (16)

250

273

425

428

8

4

6

106

0,091

 44

1,6 (16)

300

325

476

428

8

4

6

122,2

0,121

 45

1,6 (16)

350

377

528

428

9

4

6

138,45

0,155

 46

1,6 (16)

400

426

578

428

9

4

7

154

0,193

 47

1,6 (16)

450

478

630

428

7

4

7

170

0,235

 48

1,6 (16)

500

530

682

428

8

4

7

186

0,282

 49

1,6 (16)

600

630

782

428

8

4

7

218

0,385

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!

Пример условного обозначения - компенсатор двухлинзовый осевой Ру 1,0 (10 кгс/см2) и Ду 1000 мм: Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-570



Линзовый компенсатор - исполнение II (оснащенный дренажной трубкой)

ОСТ 34-10-569-93

1 - Дренажная трубка.
2
- Колпачковая гайка.
