ПГВУ 245

ПГВУ 245   Линзовый компенсатор ПГВУ 245 оснащен четырьмя линзами и сконструирован для трубопроводов круглого сечения. Устройство предназначено для компенсации температурных изменений газопроводов и воздухопроводов. Конструкция рассчитана на работу в осевом направлении, однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов просчитывается по специальной формуле, указанной в технических условиях. Наибольшая компенсирующая способность четырехлинзового компенсатора составляет 72мм при работе линзы только на сжатие без предварительной холодной растяжки (если же компенсатор при монтаже, предварительно растянуть на ту же величину, то общая компенсирующая способность соответственно удвоится до 144 мм).
   Предусмотрено два варианта исполнения: исполнение 1 - без фланца, с патрубками под приварку; исполнение 2 - с фланцем из равнобоких уголков. У ПГВУ 245, второе исполнение предусмотрено только для диаметров не менее 1100мм.
   Используемые материалы позволяют применять устройства в неагрессивных и малоагреccивных средах с избыточным давлением до 1500 мм вод. столба (0,015 МПа) и температурной среды от минус 10 °С до плюс 425°С. Компенсаторы могут быть изготовлены из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К.
   Благодаря хорошо продуманной конструкции, отработанным методам производства, и тщательно подобранным материалам используемым при изготовлении, количество элементов изделия и производственных операций сведено к минимуму, что повышает его надежность с снижает стоимость производства. Кроме того проведена работа по усовершенствованию конструкции, с целью сокращения металлоемкости и повышения компенсирующей способности изделий. Благодаря проделанной работе, изделия получили следующие преимущества: цена на компенсатор ПГВУ 245 остается невысокой и обеспечивает его конкурентоспособность; различные типы исполнения позволяют применять их практически на всех типах газовоздуховодов; изделие не требует обслуживания.
   Изделия успешно эксплуатируются и пользуются стабильным спросом в нефтеперерабатывающей, химической и газовой отраслях промышленности для компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования, а также пыле- газо- воздуховодов и систем вентиляции. При разработке типов исполнения устройства, были учтены рекомендации и требования различных эксплуатирующих организаций.

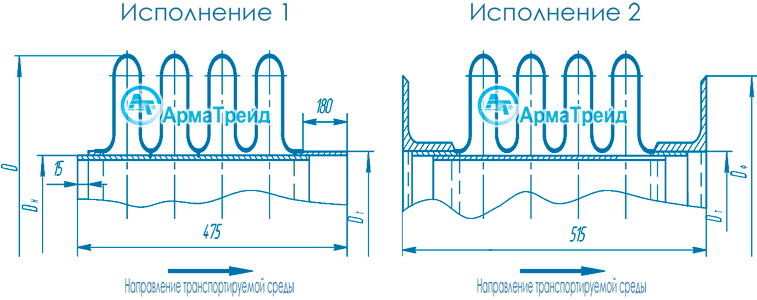

Компенсатор четырехлинзовый ПГВУ 245-76





Обозначение компенсаторов Проход условный, Dу Жесткость компенсатора, Rk, кгс Размеры, мм Масса, кг Компенсирующая способность, мм
Давление до 400мм в. ст. (до 0,004 МПа) Давление от 400 до 1500мм в. ст. (от 0,004 до 0,015 МПа)
D Исполнение 1 Исполнение 2 до 200 0С 200-300 0С до 400 0С до 200 0С 200-300 0С до 400 0С

01 ПГВУ 245-76

200

206

382

219

230

-

18,41

-

±48 ±40 ±48 ±44 ±36 ±44

02 ПГВУ 245-76

250

236

436

273

284

-

22,69

-

03 ПГВУ 245-76

300

268

488

325

336

-

26,62

-

04 ПГВУ 245-76

350

298

540

377

388

-

30,57

-

05 ПГВУ 245-76

400

317

589

426

437

-

34,42

-

06 ПГВУ 245-76

450

357

641

478

489

-

38,35

-

07 ПГВУ 245-76

500

388

693

530

541

-

42,34

-

08 ПГВУ 245-76

600

447

793

630

641

-

50,04

-

±56 ±48 ±56 ±52 ±44 ±52

09 ПГВУ 245-76

700

487

883

720

731

-

56,94

-

10 ПГВУ 245-76

800

558

983

820

831

-

64,67

-

11 ПГВУ 245-76

900

616

1083

920

931

-

72,36

-

12 ПГВУ 245-76

1000

677

1183

1020

1031

-

80,03

-

13 ПГВУ 245-76

1100

733

1283

1120

1131

1257

87,74

126,88

14 ПГВУ 245-76

1200

794

1383

1220

1231

1357

95,43

137,92

15 ПГВУ 245-76

1300

851

1483

1320

1331

1457

103,11

148,93

16 ПГВУ 245-76

1400

909

1583

1420

1431

1557

110,75

159,94

17 ПГВУ 245-76

1600

1031

1783

1620

1631

1757

125,19

162,06

18 ПГВУ 245-76

1800

1142

1983

1820

1831

1957

141,59

204,15

19 ПГВУ 245-76

2000

1262

2183

2020

2031

2157

156,95

226,19

20 ПГВУ 245-76

2200

1382

2383

2220

2231

2357

172,31

246,26

21 ПГВУ 245-76

2400

1496

2583

2420

2431

2557

187,72

270,35

22 ПГВУ 245-76

2800

1743

2983

2820

2831

2957

218,47

314,49

±72 ±60 ±72 ±68 ±56 ±68

23 ПГВУ 245-76

3200

1957

3383

3220

3231

3357

249,27

356,69

24 ПГВУ 245-76

3400

2082

3583

3420

3431

3557

264,64

380,74

25 ПГВУ 245-76

3600

2209

3783

3620

3631

3757

289,05

402,81

26 ПГВУ 245-76

3800

2319

3983

3920

3831

3957

295,43

424,90

27 ПГВУ 245-76

3950

2392

4133

3970

3981

4107

306,93

441,48

28 ПГВУ 245-76

4000

2434

4183

4020

4031

4157

310,80

446,97

29 ПГВУ 245-76

4200

2553

4383

4220

4231

4357

326,21

469,05

30 ПГВУ 245-76

4400

2661

4583

4420

4431

4557

341,55

491,11

31 ПГВУ 245-76

4500

2735

4683

4520

4531

4657

349,28

502,17

32 ПГВУ 245-76

4600

2802

4783

4620

4631

4757

355,96

513,20

33 ПГВУ 245-76

4800

2901

4983

4820

4831

4957

372,37

535,31

34 ПГВУ 245-76

5000

3003

5183

5020

5031

5157

387,75

557,42

35 ПГВУ 245-76

5200

3124

5383

5220

5231

5357

403,15

579,44

36 ПГВУ 245-76

5400

3298

5583

5420

5431

5557

418,49

601,49

37 ПГВУ 245-76

5600

3361

5783

5620

5631

5757

433,89

623,58

38 ПГВУ 245-76

5800

3475

5983

5820

5831

5957

449,29

645,69

39 ПГВУ 245-76

6000

3593

6183

6020

6031

6157

464,65

667,74

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!



   Компенсатор четырехлинзовый ПГВУ245-76 первого исполнения изготавливается с присоединительными патрубками под приварку. Сварное крепление обеспечивает жесткую фиксацию и герметичное соединение компенсатора к трубопроводу путем сваривания конца трубопровода с концевыми деталями устройства.
   Компенсатор четырехлинзовый ПГВУ245-76 второго исполнения оснащается специальными присоединительными фланцы, для монтажа на ответные фланцы трубопровода. Такой тип монтажа позволяет обеспечить разъемное присоединение элементов трубопровода и быструю замену изделия в случае необходимости или повторное его использование после проведения ремонта трубопровода. Для обеспечения герметичности соединения требуется установка межфланцевого уплотнения и периодический контроль за его состоянием.




Компенсатор четырехлинзовый ПГВУ 245-86





Обозначение

компенсаторов

Размеры, мм

Компенсирующая
способность, мм

Жесткость линз
компенсатора, кгс/мм

Масса, кг

Четырехлинзовые

Четырех-линзовые

Dу

D

Dф

исп. 1

исп. 2

06ПГВУ245-86

450*

644

478

480

-











±72











27

44



07ПГВУ245-86

500*

696

530

542

-

30

48



08ПГВУ245-86

600*

795

630

642

-

35

57



09ПГВУ245-86

700

886

720

732

-

39

65



10ПГВУ245-86

800

986

820

832

-

44

74



11ПГВУ245-86

900

1086

920

932

-

49

82



12ПГВУ245-86

1000

1186

1020

1032

-

54

91



13ПГВУ245-86

1100

1286

1120

1132

1248

59

102

133

14ПГВУ245-86

1200

1386

1220

1232

1348

64

111

145

15ПГВУ245-86

1300

1486

1320

1332

1448

69

120

156

16ПГВУ245-86

1400

1586

1420

1432

1548

74

129

168

17ПГВУ245-86

1600

1786

1620

1632

1748























±76























84

146

191

18ПГВУ245-86

1800

1986

1820

1832

1948

94

165

214

19ПГВУ245-86

2000

2186

2020

2032

2148

104

182

238

20ПГВУ245-86

2200

2386

2220

2232

2348

114

200

261

21ПГВУ245-86

2400

2586

2420

2432

2548

123

218

284

22ПГВУ245-86

2800

2986

2820

2832

2948

143

254

330

23ПГВУ245-86

3200

3386

3220

3232

3348

163

290

377

24ПГВУ245-86

3400

3586

3420

3432

3548

173

308

400

25ПГВУ245-86

3600

3786

3620

3632

3748

183

325

423

26ПГВУ245-86

3800

3986

3820

3832

3948

193

343

446

27ПГВУ245-86

3950

4136

3970

3982

4098

200

357

464

28ПГВУ245-86

4000

4186

4020

4032

4148

203

361

470

29ПГВУ245-86

4200

4386

4220

4232

4348

213

379

493

30ПГВУ245-86

4400

4586

4420

4432

4548

223

398

517

31ПГВУ245-86

4500

4686

4520

4532

4648

228

406

528

32ПГВУ245-86

4600

4786

4620

4632

4748

333

415

540

33ПГВУ245-86

4800

4986

4820

4832

4948

243

433

563

34ПГВУ245-86

5000

5186

5020

5032

5148

253

451

586

35ПГВУ245-86

5200

5386

5220

5232

5348

263

469

609

36ПГВУ245-86

5400

5586

5420

5432

5548

272

487

632

37ПГВУ245-86

5600

5786

5620

5632

5748

282

505

655

38ПГВУ245-86

5800

5986

5820

5832

5948

292

523

679

39ПГВУ245-86

6000

6186

6020

6032

6148

302

540

701



   Различные требования к свойствам изделия предъявляются в соответствии с климатическими особенностями в которых ведется строительство трубопровода и предполагается его эксплуатация. В зависимости от назначения, при изготовлении компенсатора используются следующие материалы:
для линз - сталь 10 по ГОСТ 16523-89 (допускается замена на стали: 08, 15 и 08кп);
для листов - СтЗспб по ГОСТ 14637-89;
для профильного проката (уголков) - по ГОСТ 535-88.
   Для элементов компенсатора может применяться сталь 20K-II по ГОСТ 5520-77. При установке изделий в районах с температурой ниже минус 40С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89. При изготовлении компенсаторов на газопроводы уходящих газов котлов работающих на твердых топливах с высокоабразивной золой применяются стали 16ГС-7 или 14ХГС по ГОСТ 19281-89. Для изготовления устройств применяемых на газопроводах уходящих газов котлов работающих на высокосернистом топливе - применяется стали 10ХСНД-12 по ГОСТ I92BT-89 или ее аналоги. Условия установки и эксплуатации компенсаторов требующих замены используемых материалов, в зависимости от температуры и агрессивности проводимой и окружающей среды, согласовываются с заказчиком дополнительно и отражаются в условном обозначении изделия. Сборка элементов изделия может производиться ручной дуговой сваркой (РДС), а также автоматическая или полуавтоматическая сварка в углекислом газе.




Компенсатор четырехлинзовый ПГВУ 245-92





Обозначение

компенсаторов

Размеры, мм

Компенсирующая

способность, мм

Четырехлинзовые

Жесткость линз
компенсатора, кгс/мм

Dу

D

Dф

01-ПГВУ-245-92

200

384

219

232

-

±60 14

02-ПГВУ-245-92

250

438

273

286

-

16

03-ПГВУ-245-92

300

490

325

338

-

19

04-ПГВУ-245-92

350

542

377

390

-

21

05-ПГВУ-245-92

400

590

426

438

-

24
06-ПГВУ-245-92

450

644

480

492

-











±72











27

07-ПГВУ-245-92

500

694

530

542

-

30

08-ПГВУ-245-92

600

794

630

642

-

35

09-ПГВУ-245-92

700

884

720

732

-

39

10-ПГВУ-245-92

800

984

820

832

-

44

11-ПГВУ-245-92

900

1084

920

932

-

49

12-ПГВУ-245-92

1000

1184

1020

1032

-

54

13-ПГВУ-245-92

1100

1284

1120

1132

1246

59

14-ПГВУ-245-92

1200

1384

1220

1232

1346

64

15-ПГВУ-245-92

1300

1484

1320

1332

1446

69

16-ПГВУ-245-92

1400

1584

1420

1432

1546

74

17-ПГВУ-245-92

1500

1684

1520

1532

1656























±76























77

18-ПГВУ-245-92

1600

1784

1620

1632

1656

84
19-ПГВУ-245-92

1800

1984

1820

1832

1946

94

20-ПГВУ-245-92

2000

2184

2020

2032

2146

104

21-ПГВУ-245-92

2200

2384

2220

2232

2346

114

22-ПГВУ-245-92

2400

2584

2420

2432

2546

123

23-ПГВУ-245-92

2500

2684

2520

2532

2646

127
24-ПГВУ-245-92

2600

2784

2620

2632

2746

132
25-ПГВУ-245-92

2800

2984

2820

2832

2946

143

26-ПГВУ-245-92

3000

3184

3020

3032

3146

152
27-ПГВУ-245-92

3200

3384

3220

3232

3346

163

28-ПГВУ-245-92

3400

3584

3420

3432

3546

173

29-ПГВУ-245-92

3600

3784

3620

3632

3746

183

30-ПГВУ-245-92

3800

3984

3820

3832

3946

193

31-ПГВУ-245-92

4000

4184

4020

4032

4146

203

32-ПГВУ-245-92

4200

4384

4220

4232

4346

213

33-ПГВУ-245-92

4400

4584

4420

4432

4546

223

34-ПГВУ-245-92

4600

4784

4620

4632

4746

233

35-ПГВУ-245-92

4800

4984

4820

4832

4946

243

36-ПГВУ-245-92

5000

5184

5020

5032

5146

253

37-ПГВУ-245-92

5200

5384

5220

5232

5346

263

38-ПГВУ-245-92

5600

5784

5620

5632

5746

282

39-ПГВУ-245-92

5800

5984

5820

5832

5946

292

40-ПГВУ-245-92

6000

6184

6020

6032

6146

302

* ВНИМАНИЕ! Размеры даны условно, в процессе модернизации размеры могут меняться!
