ПГВУ 246


Компенсаторы / Компенсатор линзовый / ПГВУ

ПГВУ 246

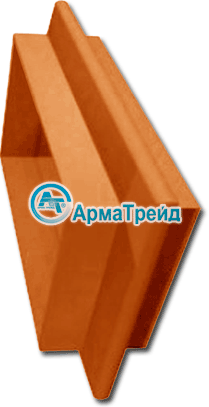

ПГВУ 246   Линзовый прямоугольный компенсатор ПГВУ 246 предназначен для компенсации температурных удлинений прямоугольных газовоздуховодов тепловых электростанций и устанавливается на трактах малоагрессивных сред с избыточным давлением до 0,02 МПа (2000 мм.в.ст.) и температурой от минус 10 до плюс 425С. Предусмотрены два исполнения компенсатора: исполнение 1 - без фланца; исполнение 2-е фланцем из равнобоких уголков.

   Применение устройства позволяет устранить вибрации, деформации и смещения конструкций газо-воздухопроводов, возникающих в результате изменения давления, температуры и других факторов. Предотвращает нежелательные изменения, вызванные влиянием внешней среды или работой самой системы. В следствии чего, в значительной степени увеличивается срок эксплуатации трубопровода. Благодаря вышеперечисленным свойствам, прямоугольные линзовые компенсаторы нашли свое применение: в жилищно-коммунальном хозяйстве, строительстве, нефтегазовой, химической, металлургической, энергетической промышленности. Кроме того, применяются на предприятиях военно-промышленного и авиа - космического комплексах.

Компенсирующая способность однолинзового компенсатора 10мм, без предварительной холодной растяжки. Если компенсатор при монтаже будет растянут на ту же величину, то компенсирующая способность удвоится до 20 мм.

В соответствии с предназначением компенсаторов, при их изготовлении применяются следующие типы материалов:
- для линз - сталь 10 по ГОСТ 1577-81 (Допускается замена на стали 08, 15 и 08кп);
- для остальных элементов компенсатора: Ст3сп5 по ГОСТ 14637-89 для листов, Ст3сп5 по ГОСТ 535-88 для профильного проката (уголков).
Для элементов компенсатора может применяться сталь 2СК II по ГОСТ 5520-77.
При установке изделий в районах с температурой ниже минус 50С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89.
При установке изделий на газопроводах уходящих газов котлов работающих на:
- твердых топливах с высокоабразивной золой применяется сталь 16ГС-7 или 14ХГС-7 по ГОСТ 19281-89;
- высокосернистом топливе применяется сталь 10ХНДП-12 или 10ХСНД-12 по ГОСТ 19281-89.
Условия установки компенсаторов требующие замены материала в зависимости от температуры и агрессивности среды должны оговариваться в условном обозначении компенсатора при его заказе.

   В целях совершенствования конструкции и рабочих характеристик изделия, конструкторская документация и унифицированные типовые чертежи на Компенсаторы линзовые прямоугольные для газовоздухопроводов, дорабатывалась с учетом предложений заводов-изготовителей, проектных организаций, а также с учетом переизданных государственных стандартов, технических условий и взаимосвязанной проектной документацией:
Сборник 1976г.: ПГВУ 246-76.
Сборник 1982г.: ПГВУ 246-82.
Сборник 1986г.: ПГВУ 246-86.
Сборник 1992г.: ПГВУ 246-92.
Сборник 1993г.: ПГВУ 246-93.

   Конструкторская документация ПГВУ 321-92 предусматривает разбивку негабаритных компенсаторов на транспортабельные блоки. При сборке элементов компенсаторов может применяться ручная дуговая сварка, а также сварка в углекислом газе.
   Прямоугольный линзовый компенсатор, благодаря различным типам используемых материалов и дополнительных элементов конструкции, может применяться для компенсации всех видов перемещений (осевых, сдвиговых, угловых) в паро-, газо,- воздухопроводах прямоугольного сечения. Кроме того компенсаторы могут быть изготовлены для более широких температурных диапазонов с применением современных футеровочных материалов, внутренних направляющих экранов и внешних защитных кожухов.

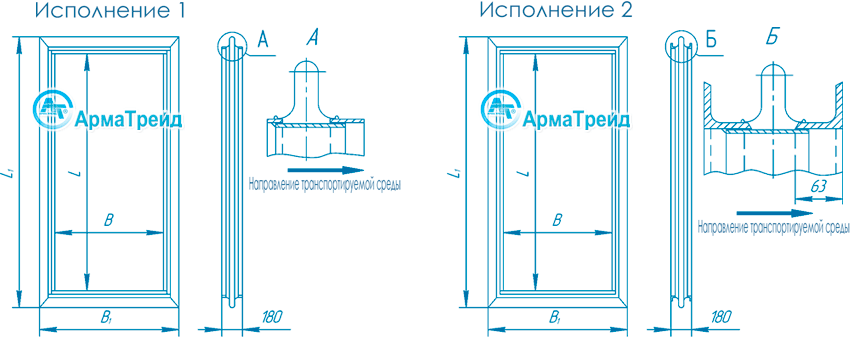

Компенсатор ПГВУ 246-86



Компенсатор ПГВУ 246-86



Обозначение компенсаторов ПГВУ

Размеры, мм

Жесткость линз компенсатора
 Ксж**, кН/мм (кгс/мм)
Компенсирующая способность, мм Масса, кг

Проход условный, ВхL

B

B1

L

L1

Исполнение 1

Исполнение 2

01 ПГВУ 246-86

300х400

308

475

408

575

0,26(26)

± 10

12,4

26

02 ПГВУ 246-86

300х500

308

475

508

675

0,30(30)

± 10

14,6

29

03 ПГВУ 246-86

300х600

308

475

608

775

0,34(34)

± 10

16,2

32

04 ПГВУ 246-86

400х500

408

575

508

675

0,34(34)

± 10

16,2

32

05 ПГВУ 246-86

400х600

408

575

608

775

0,37(37)

± 10

17,9

35

06 ПГВУ 246-86

400х800

408

575

808

975

0,45(45)

± 10

21,4

42

07 ПГВУ 246-86

500х600

508

675

608

775

0,40(40)

± 10

19,7

39

08 ПГВУ 246-86

500х800

508

675

808

975

0,48(48)

± 10

23,0

45

09 ПГВУ 246-86

500х1000

508

675

1008

1175

0,55(55)

± 10

26,6

54

10 ПГВУ 246-86

600х800

608

775

808

975

0,52(52)

± 10

25,0

49

11 ПГВУ 246-86

600х1000

608

775

1058

1175

0,59(59)

± 10

28,4

58

12 ПГВУ 246-86

600х1200

608

775

1208

1375

0,66(66)

± 10

31,8

63

13 ПГВУ 246-86

800х1000

808

975

1008

1175

0,66(66)

± 10

31,8

63

14 ПГВУ 246-86

800х1200

808

975

1208

1375

0,74(74)

± 10

35,3

69

15 ПГВУ 246-86

800х1600

808

975

1608

1775

0,88(88)

± 10

42,3

82

16 ПГВУ 246-86

1000х1200

1008

1175

1208

1375

0,80(80)

± 10

39,0

75

17 ПГВУ 246-86

1050х1350

1058

1225

1358

1525

0,88(88)

± 10

42,3

82

18 ПГВУ 246-86

1000х1600

1008

1175

1608

1775

0,95(95)

± 10

45,8

89

19 ПГВУ 246-86

1000х2000

1008

1175

2008

2175

1,01(110)

± 10

52,7

102

20 ПГВУ 246-86

1200х1600

1208

1375

1608

1775

1,00(100)

± 10

49,2

95

21 ПГВУ 246-86

1200х2000

1208

1375

2008

2175

1,20(120)

± 10

-

108

22 ПГВУ 246-86

1200х2400

1208

1375

2408

2575

1,32(132)

± 10

-

122

23 ПГВУ 246-86

1500х2750

1508

1675

2758

2925

1,50(150)

± 10

-

143

24 ПГВУ 246-86

1600х2000

1608

1775

2008

2175

1,32(132)

± 10

-

122

25 ПГВУ 246-86

1600х2400

1608

1775

2408

2575

1,46(146)

± 10

-

135

26 ПГВУ 246-86

1600х3200

1608

1775

3208

3375

1,75(175)

± 10

-

156

27 ПГВУ 246-86

2000х2400

2008

2175

2408

2575

1,60(160)

± 10

-

148

28 ПГВУ 246-86

2000х3200

2008

2175

3208

3375

1,90(190)

± 10

-

169

29 ПГВУ 246-86

2000х4000

2008

2175

4008

4175

2,10(210)

± 10

-

201

30 ПГВУ 246-86

2400х3200

2408

2575

3208

3375

2,05(205)

± 10

-

184

31 ПГВУ 246-86

2400х4000

2408

2575

4008

4175

2,30(230)

± 10

-

214

32 ПГВУ 246-86

2500х4300

2508

2675

4308

4475

2,50(250)

± 10

-

228

33 ПГВУ 246-86

2500х5000

2508

2675

5008

5175

2,70(270)

± 10

-

251

34 ПГВУ 246-86

2500x5500

2508

2675

5508

5675

2,90(290)

± 10

-

268

35 ПГВУ 246-86

2500x6800

2508

2675

6808

6975

3,40(340)

± 10

-

310

36 ПГВУ 246-86

2500x7500

2508

2675

7508

7675

3,65(365)

± 10

-

334

37 ПГВУ 246-86

2700x6000

2708

2875

6008

6175

3,20(320)

± 10

-

291

38 ПГВУ 246-86

2800x4000

2808

2975

4008

4175

2,50(250)

± 10

-

228

39 ПГВУ 246-86

3000x4300

3008

3175

4308

4475

2,65(265)

± 10

-

245

40 ПГВУ 246-86

3000x6000

3008

3175

6008

6175

3,25(325)

± 10

-

300

41 ПГВУ 246-86

3500x7000

3508

3675

7008

7175

3,80(380)

± 10

-

350

42 ПГВУ 246-86

4000x7000

4008

4175

7008

7175

4,00(400)

± 10

-

367

43 ПГВУ 246-86

4000x10000

4008

4175

10008

10175

5,00(500)

± 10

-

466

44 ПГВУ 246-86

4600x9800

4608

4775

9808

9975

5,20(520)

± 10

-

479

45 ПГВУ 246-86

5000x5000

5008

5175

5008

5175

3,65(365)

± 10

-

334

46 ПГВУ 246-86

5000x7500

5008

5175

7508

7675

4,55(455)

± 10

-

417

47 ПГВУ 246-86

5000x10000

5008

5175

10008

10175

5,55(555)

± 10

-

499

48 ПГВУ 246-86

7500x10000

7508

7675

10008

10175

6,40(640)

± 10

-

574

49 ПГВУ 246-86

7850x8000

7858

8025

8008

8175

5,20(520)

± 10

-

530



* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!
