Компенсатор
ARTR®.66 PTFE
Резиновые
компенсаторы АрмаТрейд® серии ARTR®.66 с
проточной частью из политетрафторэтилена (PTFE)
|

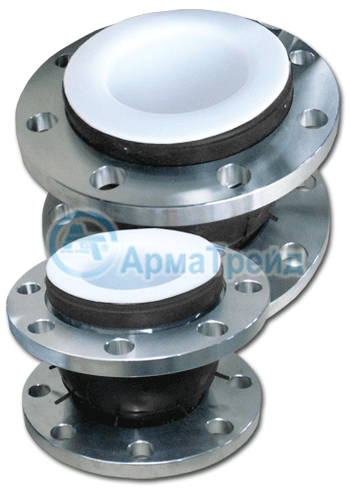

Резиновые компенсаторы АрмаТрейд серии ARTR®.66 PTFE
предназначены для гибкого соединения
сооружаемых трубопроводов, для
транспортировки жидкостей, газообразных и
твердых сыпучих сред, используемых в
химической, нефтегазовой, пищевой,
металлургической промышленности,
строительстве и коммунальном хозяйстве, а
так же агрессивных сред, таких как
нефтепродукты, сжиженные газы и т.п.
Резиновые компенсаторы PFTE обладают
прекрасными физическими и химическими
свойствами. PFTE (ПТФЭ) - это
политетрафторэтилен, его так же можно
называть фторопласт Ф-4 или тефлоновое
покрытие. Компенсаторы PTFE применяются для
особо агрессивных сред и во избежание
накопления статического электрического
заряда.
Основные технические данные
резиновых компенсаторов PTFE серии ARTR®.66
Номинальный диаметр, DN: 32 - 1200
mm.
Номинальное давление, PN: 1,0 (10
кг/см2) ; 1,6 МПа (16 кг/см2); 2,5 МПа (25
кг/см2).
Присоединение к трубопроводу:
фланцевое по ГОСТ 21815-01.
Материалы фланцев: сталь 20;
нержавеющая сталь 12Х18Н10Т, сталь 09Г2С.
Рабочие среды: морская вода, горячая
и холодная вода, масло, щелочи, кислоты, и
другие жидкие и газообразные агрессивные
среды.
Температура рабочей среды: от -15 оС до +130
оС. |
|
|
|
|
|
|

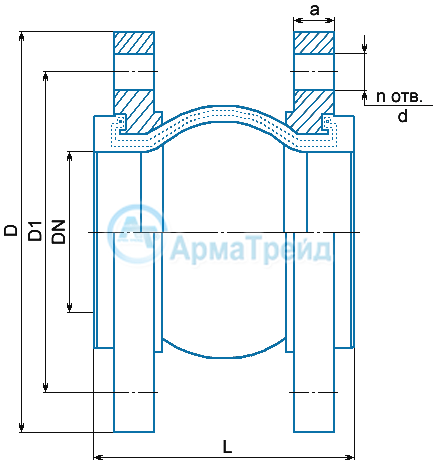

Основные технические
характеристики и размеры
|
|
Марка компенсатора |
DN, mm |
Дюйм," |
Длина L, mm |
D, mm |
D1, mm |
a, mm |
b, mm |
n, шт |
Допустимые значения
компенсируемых деформаций |
|
сжатие, mm |
растяжение, mm |
боковое, mm |
угловая, гр. |
|
ARTR®.66.16.0032 |
32 |
1 1/4 |
95 |
135 |
100 |
16 |
M16 |
4 |
9 |
6 |
9 |
15о |
|
ARTR®.66.16.0040 |
40 |
1 1/2 |
95 |
145 |
110 |
17 |
M16 |
4 |
10 |
6 |
9 |
15о |
|
ARTR®.66.16.0050 |
50 |
2 |
105 |
160 |
125 |
19 |
M16 |
4 |
10 |
7 |
10 |
15о |
|
ARTR®.66.16.0065 |
65 |
2 1/2 |
115 |
180 |
145 |
21 |
M16 |
4 |
13 |
7 |
11 |
15о |
|
ARTR®.66.16.0080 |
80 |
3 |
130 |
195 |
160 |
21 |
M16 |
8 |
15 |
8 |
12 |
15о |
|
ARTR®.66.16.0100 |
100 |
4 |
150 |
215 |
180 |
23 |
M16 |
8 |
19 |
10 |
13 |
15о |
|
ARTR®.66.16.0125 |
125 |
5 |
170 |
245 |
210 |
25 |
M16 |
8 |
19 |
12 |
13 |
15о |
|
ARTR®.66.16.0150 |
150 |
6 |
180 |
280 |
240 |
25 |
M20 |
8 |
20 |
12 |
14 |
15о |
|
ARTR®.66.16.0200 |
200 |
8 |
205 |
335 |
295 |
27 |
M20 |
12 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0250 |
250 |
10 |
230 |
405 |
355 |
28 |
M24 |
12 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0300 |
300 |
12 |
245 |
450 |
410 |
28 |
M24 |
12 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0350 |
350 |
14 |
255 |
520 |
470 |
34 |
M24 |
16 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0400 |
400 |
16 |
255 |
580 |
525 |
38 |
M27 |
16 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0450 |
450 |
18 |
255 |
640 |
585 |
31 |
M27 |
20 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0500 |
500 |
20 |
255 |
710 |
650 |
44 |
M30 |
20 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0600 |
600 |
24 |
260 |
840 |
770 |
45 |
M36 |
20 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0700 |
700 |
28 |
260 |
910 |
840 |
47 |
М36 |
28 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0800 |
800 |
32 |
260 |
1020 |
950 |
49 |
М36 |
24 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.0900 |
900 |
36 |
260 |
1120 |
1050 |
54 |
М39 |
28 |
25 |
16 |
22 |
15о |
|
ARTR®.66.16.1000 |
1000 |
40 |
260 |
1255 |
1170 |
58 |
М42 |
28 |
26 |
18 |
24 |
15о |
|
ARTR®.66.16.1200 |
1200 |
48 |
260 |
1485 |
1390 |
71 |
М48 |
32 |
26 |
18 |
24 |
15о |
|
|
|
|
|
Виды деформаций фланцевых резиновых
компенсаторов
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
Сжатие |
|
Растяжение |
|
Осевое
смещение
(сдвиг) |
|
Угловое
смещение
(изгиб) |
|
Вибрация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Отверстия для болтов
(шпилек) должны быть точно совмещены с
соответствующими отверстиями ответных
фланцев. Гайки устанавливаются на стороне,
противоположенной эластичным элементам.
Компенсаторы оснащены вращающимися стальными
фланцами, которые упрощают установку и
уменьшают риск повреждения эластичного
элемента в следствии возникновения
деформации кручения. Для
обеспечения нормальных условий работы
изделия, соединительные
болты должны быть установлены головой к
резиновой части изделия. Если это не
возможно ввиду различных причин, резьбовая
часть болта не должна выступать более, чем
на 2-3 мм, чтобы предотвратить повреждение
сильфона. Болты должны закрепляться поступательно в
диагональной последовательности, чтобы
равномерно распределить давление крепежных
деталей. Конструкция резинового компенсатора
обеспечивает герметичное уплотнение с
ответными фланцами, исключая использование
прокладки. Если гайки сильно затянуты,
уплотнительная поверхность может быть
повреждена, приводя к деформации, как
следствие, к неправильной работе
изделия.
 |
|
|
|
Если компенсаторы используются для устранения
вибрации на насосном оборудовании,
расстояние от патрубков насосов не должно
превышать 1-1,5 номинальных диаметров
компенсатора. Допускается установка
резинового компенсатора непосредственно к
патрубку насоса. Работа компенсатора при
закрытой или частично закрытой задвижке
недопустима.
Не проводите никаких
испытаний на давление или утечку системы до
правильной установки неподвижных точек,
направляющих опор, соединений,
приспособлений и других элементов системы.
Не допускается наличие резких перепадов
давления в системе, превышающих расчетные
параметры. |
|
|
|
|
|
|
|
