Счетчик воды СКБ
|
|
 |
Назначение |
Счетчик СКБ
предназначен для измерения
объема воды по СанПиН
2.1.4.1074 |
|
Рабочее давление |
1,6 МПа (16
бар) |
|
Температура рабочей среды |
холодная вода
(от 5C до 500С) |
|
горячая вода
(от 5C до 900С)
|
|
Диаметр
условного прохода, мм |
20, 25, 32, 40 |
|
Метрологический класс |
А – на
наклонных и вертикальных
трубопроводах |
|
В – на
горизонтальных трубопроводах
индикаторным устр. вверх
(ГОСТ Р50193) |
|
Технические
условия |
ТУ 4213-012-3219029-2003 |
|
Стандарт |
ГОСТ Р
50601; ГОСТ Р 50193; ISO
4064 |
|
|
|
|
Счетчик СКБ может комплектоваться двумя типами
индикаторных устройств, показывающих
измеренный объем в "м3" и его долях:
- с пятью роликовыми указателями (черного
цвета), показывающими измеренный объем в
"м3";
- с шестью роликовыми указателями, пять из
которых (черного цвета) показывают
измеренный объем в "м3", а шестой (красного
цвета) – десятые доли "м3".
Счетчик СКБ может дополнительно комплектоваться
датчиком (магнитоуправляемый
герметизированный контакт, далее – "геркон")
для дистанционной (телемеханической)
передачи низкочастотных импульсов с
передаточным коэффициентом (ценой импульса)
1,10,100 и 1000 литров. Стандартное значение
передаточного коэффициента – 10 литров (0,01
м3).
Счетчик СКБ по устойчивости к воздействию
температуры и влажности окружающего воздуха
соответствуют климатическому исполнению УХЛ
категории размещения 4.2 по ГОСТ 15150, а
поставляемые на экспорт, соответствуют
климатическому исполнению ТВ категории
размещения 3 по ГОСТ 15150.
Основные преимущества счетчика СКБ:
- Антивандальное исполнение и защита от
внешних и внутренних магнитных полей
- Возможность установки на вертикальном и
наклонном трубопроводе
- Счетчики идеально встраиваются в систему
автоматизированного контроля
- Возможность визуального контроля за
показаниями прибора
- Современная ремонтно-поверочная база
обеспечивает гарантийное и послегарантийное
обслуживание приборов. Конструкция счетчика
СКБ
защищена патентом на изобретение № 215642
|
|
|
|

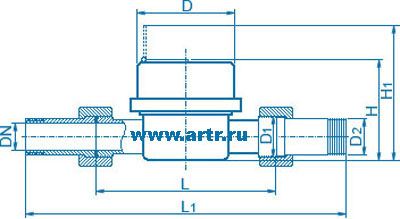

Габаритные и
присоединительные размеры |
|
|
|
|
|
Обозначение |
DN |
L, мм |
L1, мм |
D1 |
D2 |
D, мм |
H, мм |
H1 ,мм |
|
СКБ-25 |
25 |
170 |
260 |
1'' |
1¼ |
77 |
131 |
143 |
|
СКБ-32 |
32 |
170 |
300 |
1¼ |
1½ |
77 |
131 |
143 |
|
СКБ-40 |
40 |
190 |
300 |
1½ |
2'' |
90 |
138 |
150 |
|
|
|
|
|
Технические характеристики
|
|
Наименование параметра
|
Ед.изм. |
Значение параметра |
|
Диаметр условного прохода
|
мм
|
20 |
25 |
32
|
40
|
|
Метрологический класс
|
-----
|
А
|
B |
A |
B |
А
|
В
|
А
|
В
|
|
Наибольший расход, Q max
|
м3 /ч
|
5.0 |
7.0
|
12.0
|
20.0
|
|
Номинальный расход, Qn
|
м3 /ч
|
2.5 |
3.5 |
6.0
|
10.0
|
|
Переходный расход, Qt
|
м3 /ч
|
0,25 |
0,5 |
0,35 |
0,14
|
0,6
|
0,24
|
1,0
|
0,40
|
|
Наименьший расход, Qmin
|
м3 /ч
|
0,1 |
0,05 |
0,14 |
0,07 |
0,24
|
0,12
|
0,4
|
0,20
|
|
Порог чувствительности, не более
|
м3/ч
|
0,05 |
0,025 |
0,07 |
0,035
|
0,12
|
0,06
|
0,2
|
0,10
|
|
Емкость индикаторного устр-ва
|
м3
|
99999
|
|
Наименьшая цена деления
|
м3
|
0,00005
|
|
Гидравлическое сопротивление
счетчиков, S |
м.(м3/ч)2 |
0,3872 |
0,092 |
0,069
|
0,021
|
|
Максимальный объем воды
• за сутки
• за месяц |
м3
|
90
1900 |
125
2625 |
220
4500 |
360
7500 |
|
Масса, кг, не более
|
кг
|
0,75 |
1,6
|
1,7
|
2,7
|
|
|
|
