Кран 11нж01п
|
|
|
|
Кран
шаровой нержавеющий муфтовый 11нж01п отличается простотой конструкции
регулирующего механизма, а значит, и своей
надежностью в эксплуатации. Все краны
изготовлены из высококлассных
нержавеющих и углеродистых сталей.
Отличительной особенностью кранов 11нж01п, является способ
установки - к трубопроводу
его монтируют с помощью резьбового
соединения (муфты). Такое соединение обеспечивает
возможность быстрой замены кранов,
позволяет осуществить их ремонт и
обслуживание системы трубопровода без
использования сварочного и режущего
оборудования, осуществлять быстрый монтаж
запорной арматуры в аварийных ситуациях.
Кроме того, муфтовый кран 11нж01п
характеризуется отличной стойкостью к
температурным колебаниям и обладает высокой
антикоррозионной стойкостью к воздействию
агрессивных сред. |
|
Основные технические данные крана
|
|
 |
|
Наименование:
11нж01п. |
|
Аналог
шарового крана
КШЗм. |
|
Рабочая среда:
Пищевые продукты
(вода, спирт, патока), агрессивные
среды
(растворители, кислоты, нефтепродукты). |
|
Рабочая
температура:
от - 60о
С до
+200о С. |
|
Условный диаметр: от
6 до 50
мм. |
|
Рабочее давление:
1,6 МПа (16 кгс/см2);
2,5 МПа (25 кгс/см2). |
|
Направление
потока:
любое. |
|
Класс
герметичности
в затворе крана
11нж01п: А. |
|
Детали изготовлены из: |
Корпус:
нержавеющая сталь 12Х18Н10Т
Шар: нержавеющая
12Х18Н10Т
Фланцы: нержавеющая
12Х18Н10Т
Ручка: углеродистая сталь
ст20
Уплотнитель: фторопласт |
|
Сертификат
соответствия
№7564271 |
|
Гигиенический
сертификат
№1283434 |
|
|
|
|

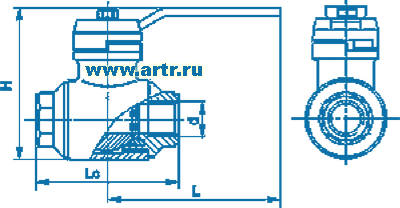

Габаритные и
присоединительные размеры
|
|
|
|
Наименование |
Диаметр эффективный
(D) |
Монтажная
длина
(L) |
Высота
(H) |
Масса
(кг.) |
|
Ду15 |
14 |
70 |
50 |
0.7 |
|
Ду20 |
19 |
78 |
55 |
1.1 |
|
Ду25 |
24 |
80 |
130 |
1.3 |
|
Ду32 |
30 |
155 |
130 |
2.9 |
|
Ду40 |
40 |
170 |
165 |
3.5 |
|
Ду50 |
50 |
182 |
175 |
6.0 |
|
|
Кран
11нж01п предназначен для применения в
качестве запорного устройства на
трубопроводах и изготавливается на условный
диаметр от 6 до 50 мм и рабочее давление
16 и 25 кг/см2 , имеет муфтовый
тип присоединения, нержавеющий корпус из
стали 12х18н10т, применяется для пищевых продуктов,
для воды, для спирта, для патоки, для агрессивных
сред, для растворителей, для кислоты,
для нефтепродуктов.
|
|
|
|
|
|
|
