Кран 11с38п





Рабочая среда: для кранов 11с38п, 11лс38п из стали 20 и стали 09Г2С неагрессивная– природный газ, взрыво-опасный в смеси с воздухом, содержащий газоконденсат, конденсационную воду, метанол, диэтиленгликоль, механические примеси (до 50 г на 1000 мм3)

размером до 0,2 мм, возможно содержание углекислоты (до 1% объемных) и сероводорода (до 1% объемных).

для кранов 11нж38п из стали 10Х17Н13М3Т …… агрессивная – природный газ, взрыво-опасный в смеси с воздухом, содержащий сероводород (до 7% объемных), углекислоту (до 7% объемных), плюс то же, что для кранов 11с38п из стали 20 и стали 09Г2С.

Герметичность затвора …………………………………… по ГОСТ 9544-93 класс В

Материал уплотнительных колец в затворе – полиамид 6 (капролон В)

Направление подачи рабочей среды ………………………………………….. любое

Установочное положение на трубопроводе …………………………………    любое

Управление кранами ……………………………………………… ручное, рукояткой

Климатическое исполнение ……………………………….. У1, ХЛ1 ГОСТ 15150-69

Изготовление и приемка по …………………………… ТУ 3742-024-05749381-2000



Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев

Гарантийная наработка – 700 циклов

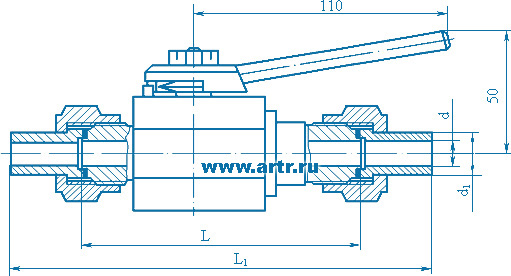

Штуцерное



11с38п


   Проход   условный, DN

Размеры, мм

L

L1

d

d1

Ду6

108

160

6

10

Ду10

110

188

10

19

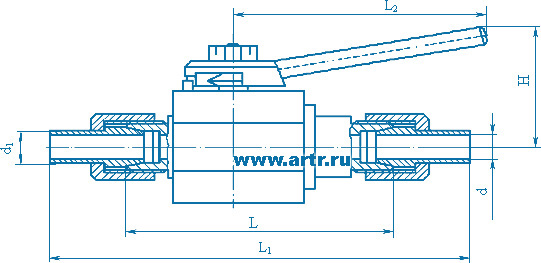

С ниппелем под сварку



11с38п


   Проход   условный, DN

Размеры, мм

L

L1

L2

d

d1

H

Ду10

85

156

110

8

12

50

Ду15

92

162

110

13

18

60

Ду20

95

170

130

17

22

68

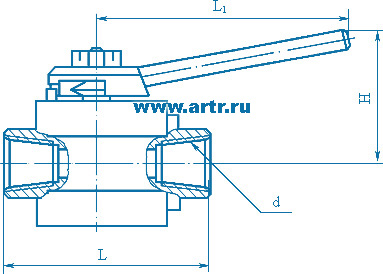

Муфтовое



11с38п


   Проход   условный, DN

Размеры, мм

L

L1

d

H

Ду10

80

110

Rc 3/8

50

Ду15

82

110

Rc  1/2

60

Ду20

95

130

Rc  3/4

68

Ду25

113

170

Rc 1

90
