Кран КШЗк 16-32 Р-2


Краны шаровые / Кран КШЗк межфланцевый

Кран КШЗк 16-32 Р-2



Кран шаровой нержавеющий компактный КШЗк 16-32 Р-2 (межфланцевый)

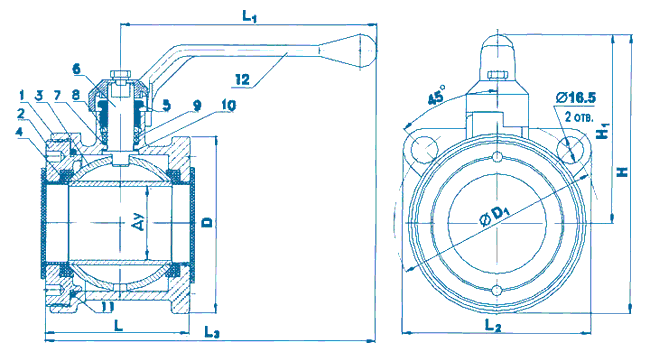

      Кран шаровой КШЗк компактный (см. рис) состоит из корпуса (1), фланца запорного (2), прижимающего фторопластовые уплотнения (4) к плавающему шару (3). Противовылетающий шпиндель (6) уплотнен прокладками (9) и (10). Переключение крана производится вручную поворотом ручки (12) на 90°.



Наименование

Размеры, мм

Масса, кг

Ду

D

D1

L

L1

L2

L3

H

H1

КШЗк 16-32 Р-2

32

80

100

56

155

95

187

138

98

1.56



Кран КШЗк должен эксплуатироваться на средах и при давлениях предусмотренных технической документацией  и настоящим ТУ. Кран КШЗк относится к классу ремонтируемых, восстанавливаемых изделий с нерегламентированной дисциплиной восстановления и вынужденной продолжительностью эксплуатации. Полный средний ресурс - 5000 циклов. Полный срок службы  не менее 10 лет. Хранение должно осуществляться в закрытом помещении или под навесом при температуре окружающей среды от -40 до + 40 С. Гарантийный срок службы 18 месяцев с момента ввода изделия в эксплуатацию при наработке, не превышающей количества циклов, указанных в паспорте изделия, но не более 2-х лет после отгрузки заказчику.  Кран КШЗк монтируется между фланцев трубопроводов. Перед монтажом : установить на кран КШЗк ручку таким образом , чтобы она располагалась вдоль продольной оси крана. При этом внутри должно быть видно проходное отверстие, а риска на шпинделе совпадать с продольной осью ручки. При монтаже: установить в положение "открыто ". Закрепить его между фланцами трубопровода. при этом затяжку гаек на шпильках производить равномерно "крест-накрест". После монтажа : проверить тарированным ключом или динамометром крутящий момент на оси шпинделя. Произвести гидравлические испытания в составе гидравлических испытаний трубопровода. Течи в соединениях крана КШЗк с трубопроводов не допускается.
