Клапан Т 26346-015



Клапан Т 26346-015

Клапан Т 26346-015 предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах различных систем.

Наименование Т26346-015
Проход условный Ду, мм 15
Присоединение к трубопроводу фланцевое
Пропуск среды в затворе при давлении 0,1 МПа и выше не допускается
Режим работы ПВ, % 100
Напряжение 220В
Род тока переменный
Частота 50 Гц
Мощность 40 В А
Степень защиты оболочки электромагнитного привода IP 54
Материал основных деталей сталь 08Х18Н10Т
Изготовление и приемка ТУ 26-07-202-77



Обозначение

Давление рабочей среды Рр, МП (кгс/см2)

Температура рабочей среды, °С

Рабочая среда

Масса, кг

Т 26346-015

От 0 до0,8 (от 0 до8)

От 5 до 40

Вода техническая с твердыми включениями с линейными размерами до 0,5 мм, концентрации 0,1 г/л

4,6

От 0 до 0,3 (от 0 до 3)

До 35

Воздух

Т 26346-015-01

От 0 до 0,8 (от 0 до 8)

От –10 до +40

Антифриз 40 и 65

4,6

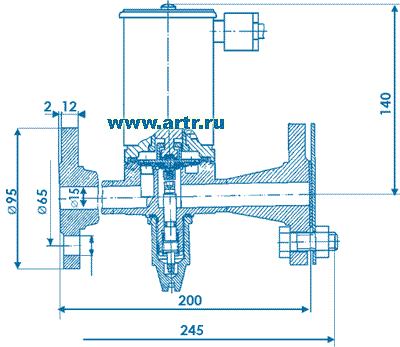

Габаритные и присоединительные размеры клапана Т 26346-015


Т 26346-015



Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх.

Допустимое отклонение от вертикали 15°.



Принципиальная электрическая схема



Т26346-015


Пример обозначения вентиля Ду15 для воздуха на напряжение 220 В переменного тока при заказе и в документации другой продукции: Клапан Т 26346-015 ТУ 26-07-202-77.
