АРМАТУРА / Клапаны регулирующие

25с947нж

Клапан регулирующий  (КР) 25с947нж односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ)PN1,6МПа,  PN2,5МПа,  PN4,0МПа


Изготовление и поставка - по ТУ 3742-002-22294686-2005


Назначение:

Клапан 25с947нж предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства  для автоматического регулирования технологических процессов.


Гарантии:

Гарантийный срок эксплуатации – 12 месяцев со дня  ввода в эксплуатацию.Срок консервации – 3 года.  Срок службы – не менее 10 лет.  Наработка на отказ – 8000 часов.


маркированный список Выбор регулирующего клапана
маркированный список Структура условного обозначения


Технические характеристики


Диаметр номинальный  Ду, мм

15

20

25

32

40

50

65

80

100

125

150

200

Давление номинальное Ру, МПа

1,6
2,5
4,0

1,6

Пропускная характеристика

линейная

Рабочий ход плунжера h, мм

10

20

32

50

Условная пропускная способность Кvy, м³/ч

0,1
0,16
0,25
0,4
0,63
1,6
2,5
3,2
4,0

1,6|
2,5
4,0
6,3

1,6
2,5
4,0
6,310

6,3
10
16

10
16
25

16
25
40

25
40
63

40
63
100

63
100
160

100
160
250

160
250
400

250
400
630

Относительная протечка в затворе, % от Кvy

0,1  (при ∆Рисп = 0,4МПа)

Рабочая среда

Вода, пар, воздух и др. жидкие и газообразные среды, нейтральныек материалам деталей, соприкасающихся со средой

Температура рабочей среды Т,°С

от -40 до +450

Присоединит. размеры и размеры уплотнит. поверхностей

исполнение 1 ряд 2 по ГОСТ12815 или по согласованию с Заказчиком

Тип ЭИМ

STmini, ST0, ST0.1

ST0, ST0.1

ST0.1, ST1

ST1,ST2

ST2, МТ

Масса клапана, кг

6-9

7-9,5

7,5-10

11-14

12-16

19-23

35

38

48

70-92

110

170


Допустимый перепад давлений


Ду

ΔР, МПа при комплектации приводом

STmini(1,1кН)

ST0(2,9кН)

ST0(4,5кН)

ST0.1(7,2кН)

ST1(10кН)

ST2(25кН)

ST1-Ех(7,5/10кН)

МТ (20кН)

МТ-Ех(20кН)

15

1,6

2,5

4,0

-

-

-

4,0

-

-

20

-

-

-

-

-

25

-

-

-

-

-

32

-

1,6

-

-

-

-

-

40

-



-

-

-

-

50

-

-

2,5



-

-

-

-

65

-

-

-

2,5

-

-

2,5

-

-

80

-

-

-

1,6

2,2

-

2,2

-

-

100

-

-

-

0,8

1,2

-

1,2

-

-

125

-

-

-

-

0,8

1,6

0,8

1,0

1,0

150

-

-

-

-

-

1,2

0,5

0,8

0,8

200

-

-

-

-

-

0,8

-

-

1,2



Материал основных деталей 25с947нж


Наименованиедетали

Марка материала

Корпус, крышка

Сталь 25Л  ГОСТ977

Плунжер, седло

Сталь 20Х13  ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Уплотнение сальниковое

Графлекс

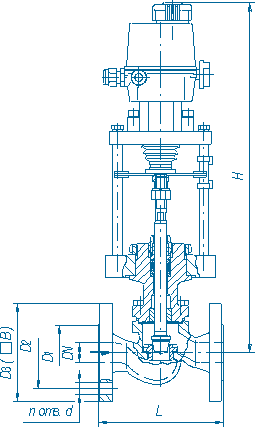

Габаритные и присоединительные размеры


Ду

D1

D2

D3

В

L

n

d

15

47

65

95

75

130

4

14

20

58

75

105

80

150

25

68

85

115

90

160

32

78

100

135

105

180

18

40

88

110

145

110

200

50

102

125

160

125

230

65

122

145

180

140

290

8

-*

80

133

160

195

150

310

-*

100

158

180

215

-

350

190*

230*

22*

125

184

210

245

400

18

220*

270*

26*

150

212

240

280

480

22

250*

300*

26*

200

268

295

335

600

12

22

*Размеры на РN2,5МПа


Ду

Н, мм при комплектации приводом

STmini(1,1кН)

ST0(2,9кН)

ST0(4,5кН)

ST0.1(7,2кН)

ST1(10кН)

ST2(25кН)

ST1-Ех(5,8/7,5/10кН)

МТ (20кН)

МТ-Ех(20/36кН)

15

365

380

440

-

-

-

680

-

-

20

370

370

440

-

-

-

680

-

-

25

375

400

450

535

-

-

680

-

-

32

-

420

470

550

-

-

700

-

-

40

-

445

495

580

-

-

725

-

-

50

-

-

495

580

-

-

745

-

-

65

-

-

-

595

-

-

740

-

-

80

-

-

-

595

745

-

740

-

-

100

-

-

-

610

750

-

730

-

-

125

-

-

-

-

755

790

760

760

775

150

-

-

-

-

-

840

810

810

825

200

-

-

-

-

-

870

-

-

865
