25нж947нж

Клапан 25нж947нж односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ)PN1,6МПа, PN2,5МПа, PN4,0МПа

Изготовление и поставка - по ТУ 3742-002-22294686-2005

Назначение:
Клапан предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства для автоматического регулирования технологических процессов.

Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ – 8000 часов.

маркированный список Выбор регулирующего клапана
маркированный список Структура условного обозначения



Технические характеристики


Диаметр номинальный  Ду, мм

15

20

25

32

40

50

65

80

100

125

150

200

Давление номинальное PN, МПа

1,6
2,5
4,0

1,6

Пропускная характеристика

линейная

Рабочий ход плунжера h, мм

10

20

32

50

Условная пропускная способность Кvy, м³/ч

0,1
0,16
0,25
0,4
0,63
1,6
2,5
3,2
4,0

1,6
2,5
4,0
6,3

1,6
2,5
4,0
6,3
10

6,3
10
16

10
16
25

16
25
40

25
40
63

40
63
100

63
100
160

100
160
250

160
250
400

250
400
630

Относительная протечка в затворе, % от Кvy

0,1  (при ∆Рисп = 0,4МПа)

Рабочая среда

Вода, пар, воздух и др. жидкие и газообразные среды, по отношению к которым материалы деталей, соприкасающихся со средой, коррозионностойки

Температура рабочей среды Т,°С

от -40 до +450

Присоединит. размеры и размеры уплотнит. поверхностей

исполнение 1 ряд 2 по ГОСТ12815 или по согласованию с Заказчиком

Тип ЭИМ

STmini, ST0, ST0.1

ST0, ST0.1

ST0.1, ST1

ST1,ST2

ST2, МТ

Масса клапана, кг

6,5-8,8

6-11

7-12

9-13

12-18

19-22

31-33

38

48

70-92

98-102

170



Допустимый перепад давлений



ДУ

ΔР, МПа при комплектации приводом

STmini(1,1кН)

ST0(2,9кН)

ST0(4,5кН)

ST0.1(7,2кН)

ST1(10кН)

ST2(25кН)

ST1-Ех(5,8/7,5/10кН)

МТ (20кН)

МТ-Ех(20/36кН)

15

1,6

2,5

4,0

-

-

-

4,0

-

-

20

-

-

-

-

-

25

-

-

-

-

-

32

-

1,6

-

-

-

-

-

40

-



-

-

-

-

50

-

-

2,5



-

-

-

-

65

-

-

-

2,5

-

-

2,5

-

-

80

-

-

-

1,6

2,2

-

2,2

-

-

100

-

-

-

0,8

1,2

-

1,2

-

-

125

-

-

-

-

0,8

1,6

0,8

1,0

1,0

150

-

-

-

-

-

1,2

0,5

0,8

0,8

200

-

-

-

-

-

0,8

-

-

1,2

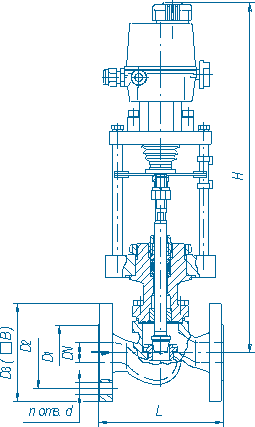

Материал основных деталей 25нж947нж


Наименованиедетали

Марка материала

Корпус, крышка

Сталь 12Х18Н9ТЛ  ГОСТ977

Плунжер, седло

Сталь 14Х17Н2  ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Уплотнение сальниковое

Графлекс




Допустимый перепад давлений



Ду

D1

D2

D3

В

L

n

d

15

47

65

95

75

130

4

14

20

58

75

105

80

150

25

68

85

115

90

160

32

78

100

135

105

180

18

40

88

110

145

110

200

50

102

125

160

125

230

65

122

145

180

140

290

8

-*

80

133

160

195

150

310

-*

100

158

180

215

-

350

190*

230*

22*

125

184

210

245

400

18

220*

270*

26*

150

212

240

280

480

22

250*

300*

26*

200

268

295

335

600

12

22

*Размеры на РN2,5МПа




Ду

Н, мм при комплектации приводом

STmini(1,1кН)

ST0(2,9кН)

ST0(4,5кН)

ST0.1(7,2кН)

ST1(10кН)

ST2(25кН)

ST1-Ех(5,8/7,5/10кН)

МТ (20кН)

МТ-Ех(20/36кН)

15

365

380

440

-

-

-

680

-

-

20

370

370

440

-

-

-

680

-

-

25

380

405

455

540

-

-

685

-

-

32

-

420

470

550

-

-

700

-

-

40

-

445

495

580

-

-

725

-

-

50

-

-

495

580

-

-

745

-

-

65

-

-

-

595

-

-

740

-

-

80

-

-

-

595

745

-

740

-

-

100

-

-

-

610

750

-

730

-

-

125

-

-

-

-

755

790

760

760

775

150

-

-

-

-

-

840

810

810

825

200

-

-

-

-

-

870

-

-

865
