Клапан регулирующий двухседельный фланцевый с мембранным исполнительным механизмом (МИМ) 25ч37нж, 25ч38нж Ру 1,6МПа

Изготовление и поставка - по ТУ 3722-002-22294686-2007

Клапан 25ч38нж нормально-закрытый (НЗ), а клапан 25ч37нж нормально-открытый (НО)

Назначение:

Клапан 25ч37нж и 25ч38нж предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства для автоматического регулирования технологических процессов. Уравновешенность плунжера при наличии двух седел обеспечивает стабильную и надежную работу при регулировании потока среды.

Гарантии:
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 12 лет.
Наработка на отказ – 10000 часов.



маркированный список Выбор регулирующего клапана
маркированный список Структура условного обозначения

Технические характеристики



Диаметр номинальный Ду, мм

25

40

50

80

Давление номинальное Ру, МПа

1,6

Пропускная характеристика

линейная, равнопроцентная

Рабочий ход плунжера h, мм

16

25

40

Условная пропускная способность Кvy, м?/ч

3,2 4,0 6,3 8 10 12,5 16

10 16 25 40

16 25 40 63

40 63 100 160

Допустимый перепад давлений ?Р, МПа

15

Относительная протечка в затворе, % от Кvy

0,05  (при ?Рисп = 0,4МПа)

Условное давление управляющего воздуха, МПа

0,25

Рабочая среда

Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Температура рабочей среды Т, °С

от -15 до +300

Присоединительные размеры и размеры уплотнительных поверхностей

исполнение 1 ряд 2 по ГОСТ12815

Тип МИМ

МИМ 200

МИМ 250

МИМ 320

Масса клапана, кг

24

40

45

70



Материал основных деталей клапана 25ч37нж, 25ч38нж


Наименование детали

Марка материала

Корпус, крышка

СЧ20  ГОСТ1412

Плунжер, седло

Сталь 20Х13  ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Уплотнение сальниковое

Графлекс

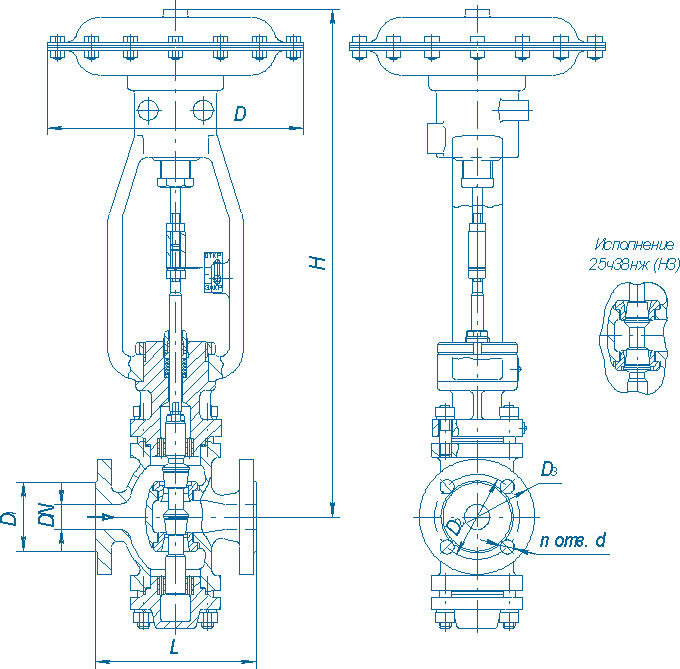

Габаритные и присоединительные размеры



Ду

D1

D2

D3

L

n

d

D

H при комплектации приводом

МИМ 200

МИМ 250

МИМ 320

25

68

85

115

160

4

14

260

510

-

-

40

88

110

145

200

18

320

-

600

-

50

102

125

160

230

-

620

-

80

133

160

195

310

382

-

-

850

*Размеры на РN2,5МПа
