Фильтр AFF |
|
Магистральный для очистки сжатого
воздуха |
|
|
|
|
|
 Магистральный
фильтр AFF для очистки сжатого воздуха
классифицируется как фильтр
влагомаслоотделитель.
Предназначен для удаления из сжатого
воздуха водяного и масляного конденсата, а также твердых частиц.
Принцип действия основан явлении коалесценции
в результате которого возникает эффект слияния мелких капель
в более крупные в корпусе фильтрующего
элемента. В процессе
фильтрации образуются крупные капли,
которые стекают на дно резервуара.
Высокая пропускная способность изделия
обеспечивается большой площадью фильтрующего элемента.
Фильтр AFF отличается продолжительным
сроком службы и создает
минимальные потери давления. В конструкции
устройства предусмотрен автоматический отвод конденсата
и легкая замена фильтрующего элемента.
Кроме того, большой объем резервуара
изделия позволяет устранять водяные
пробки в случае их возникновения в магистрали.
Фильтр AFF, на моделях AFF2C
- AFF75B снабжен встроенным
индикатором контроля состояния фильтрующего
элемента при возникновении перепада давления.
В конструкции AFF2C -
AFF22C предусмотренна возможность
модульного монтажа. При разработке AFF2C –
AFF22C была учтена возможность исполнения с
уплотнениями из FKM.
При выборе модели фильтра следует учитывать входное
давление и максимальный расход сжатого воздуха.
Рекомендуется устанавливаать данный тип устройств в местах с
минимальной температурой, но не ниже ноля. При этом следует выбирать
участки магистрали, где давление максимально, располагая фильтр до
регулятора давления. Данные устройства не рекомендуется использовать
при расходе воздуха, превышающим расход указанный в технических
характеристиках. |
|
|
|
Технические
характеристики
|
|
Типоразмер |
фильтр AFF2C |
фильтр AFF4C |
фильтр AFF8C |
фильтр AFF11C |
фильтр AFF22C |
фильтр AFF37B |
фильтр AFF75B |
фильтр AFF75A |
фильтр AFF125A |
фильтр AFF150A |
фильтр AFF220A |
|
Присоединительная
резьба |
G1/8
G1/4 |
G1/4
G3/8 |
G3/8
G1/2 |
G1/2
G3/4 |
G3/4
G1 |
G1
G1 1/2 |
G1 1
/ 2
G2 |
2B
фланец |
3B
фланец |
4B
фланец |
4B
фланец |
|
Номинальный расход
воздуха (норм. л/мин)
при
давлении на входе Р1=0,7МПа |
300 |
750 |
1500 |
2200 |
3700 |
6000 |
12000 |
12000 |
22000 |
28000 |
42000 |
|
Мощность компрессора(кВт) (Справочная
величина (оценочная)) |
2,2 |
3,7 |
7,5 |
11 |
22 |
37 |
55 |
75 |
125 |
150 |
220 |
|
Испытательное давление (МПа) |
1,5
(2,0 – для исполнения с опцией Н) |
1,5 |
|
Максимальное рабочее давление (МПа) |
1,0
(1,6 – для исполнения с опцией Н) |
1,0 |
|
Минимальное рабочее давление (МПа) |
0,05 |
|
Диапазон рабочих температур (°С) |
5 ∞
60 |
|
Тонкость фильтрации (мкм) |
3 |
|
Срок
службы фильтрующего элемента
(для
измерения перепада давления заказывайте исполнение с
дифференциальным манометром
GD40-2-01 (исполнение - Х6)) |
2
года (1 год для типа А) или при достижении перепада
давления больше 0,01 МПа.
Индикатор контроля состояния
фильтрующего элемента полностью выдвигается при перепаде
давления 0,1МПа (исполнение - Т) |
|
Вес,
кг |
0,38 |
0,55
|
0,9 |
1,4
|
2,1 |
4,2 |
10,5 |
50 |
52 |
72 |
87 |
|
|
|
|
|
|
Таблица
типоразмеров и заказных номеров
|
|
Типоразмер |
Присоединительная
резьба |
Номинальный расход
воздуха (норм. л./мин.) |
Номер для заказа
(устройство автоматического отвода
конденсата включено в комплект) |
| |
Исп. для высокого
давления (1.6 МПа) |
|
AFF2C |
G 1/8 |
300 |
AFF2C-F01C-T |
AFF2C-F01D-H |
|
G 1/4 |
AFF2C-F02C-T |
AFF2C-F02D-H |
|
AFF4C |
G 1/4 |
750 |
AFF4C-F02C-T |
AFF4C-F02D-H |
|
G 3/8 |
AFF4C-F03C-T |
AFF4C-F03D-H |
|
AFF8C |
G 3/8 |
1500 |
AFF8C-F03D-T |
AFF8C-F03D-H |
|
G 1/2 |
AFF8C-F04D-T |
AFF8C-F04D-H |
|
AFF11C |
G 1/2 |
2200 |
AFF11C-F04D-T |
AFF11C-F04D-H |
|
G 3/4 |
AFF11C-F06D-T |
AFF11C-F06D-H |
|
AFF22C |
G 3/4 |
3700 |
AFF22C-F06D-T |
AFF22C-F06D-H |
|
G 1 |
AFF22C-F10D-T |
AFF22C-F10D-H |
|
AFF37B |
G 1 |
6000 |
AFF37B-F10D-T |
|
|
G 1 1/2 |
AFF37B-F14D-T |
|
|
AFF75B |
G 1 1/2 |
12000 |
AFF75B-F14D-T |
|
|
G 2 |
AFF75B-F20D-T |
|
|
AFF75A |
2B фланец |
12000 |
AFF75A-20DFGL |
В комплектацию
DFGL входят:
D - устройство авт. отвода конденсата
F - ответные части для фланцев
G - манометры
L - анкерные болты |
|
AFF125A |
3B
фланец |
22000 |
AFF125A-30DFGL |
|
AFF150A |
4B
фланец |
28000 |
AFF150A-40DFGL |
|
AFF220A |
4B
фланец |
42000 |
AFF220A-40DFGL |
|
|
|
|
|
|
Опции для
фильтров AFF2C - AFF75B (заказываются
отдельно)
|
|
Типоразмер |
AFF2C |
AFF4C |
AFF8C |
AFF11C |
AFF22C |
AFF37B |
AFF75B |
|
Крепежный
угольник |
AM-BM101 |
AM-BM102 |
AM-BM103 |
AM-BM104 |
AM-BM105 |
BM56 |
BM57 |
|
Переходная деталь |
Y200 |
Y300 |
Y400 |
Y500 |
Y600 |
-- |
-- |
|
Сменный
фильтрующий элемент |
AFF-EL2B |
AFF-EL4B |
AFF-EL8B |
AFF-EL11B |
AFF-EL22B |
AFF-EL37B |
AFF-EL75B |
|
|
|
|
Опции для
фильтров AFF75A - AFF220A (заказываются
отдельно)
|
|
Типоразмер |
AFF75A |
AFF125A |
AFF150A |
AFF220A |
| Устройство
автоматического отвода конденсата (к фильтру необходимо
2шт.)* |
AD402-03-2 |
|
Манометр (к фильтру необходимо
2шт.)* |
K4-16-50 |
|
Ответные
части для фланцев (к фильтру необходимо 2шт.)* |
2BJIS10KFF |
3BJIS10KFF |
4BJIS10KFF |
4BJIS10KFF |
|
Анкерный болт (к фильтру
необходимо 3шт.)* |
AI-2S |
|
Сменный
фильтрующий элемент |
EC700-003N |
EC700-003N |
EC800-003N |
EC900-003N |
|
* Номер
для заказа на 1 шт. |
|
|
|
|
|

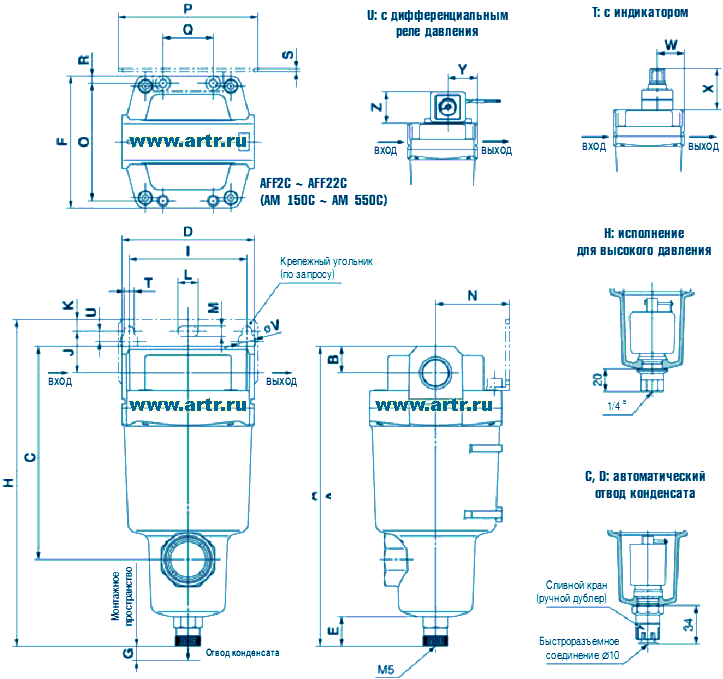

Габаритные и присоединительные
размеры
Магистральный фильтр AFF 2С - AFF
22С (AM150C -
AM550C)
|
|
|
Модель |
Присоед. резьба |
A* |
B |
C |
D |
E |
F |
G |
Размеры для монтажа |
|
H* |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
W |
X |
Y |
Z |
|
AFF2C (AM
150C) |
G 1/8, G 1/4 |
158 |
10 |
99 |
63 |
20 |
63 |
10 |
173 |
56 |
20 |
5 |
12 |
6 |
35 |
54 |
70 |
26 |
4.5 |
1.6 |
6 |
6 |
10 |
24 |
37 |
32 |
41 |
|
AFF4C (AM
250C) |
G 1/4, G 3/8 |
172 |
14 |
113 |
76 |
20 |
76 |
10 |
190 |
66 |
24 |
8 |
12 |
6 |
40 |
66 |
80 |
28 |
5 |
2 |
6 |
6 |
10 |
27 |
37 |
36 |
41 |
|
AFF8C (AM
350C) |
G 3/8, G 1/2 |
204 |
18 |
145 |
90 |
20 |
90 |
10 |
222 |
80 |
28 |
8 |
14 |
7 |
50 |
80 |
95 |
34 |
5 |
2.3 |
7 |
7 |
12 |
32 |
37 |
42 |
41 |
|
AFF11C (AM
450C) |
G 1/2, G 3/4 |
225 |
20 |
166 |
106 |
20 |
106 |
10 |
246 |
90 |
31 |
10 |
18 |
9 |
55 |
88 |
111 |
50 |
9 |
3.2 |
9 |
9 |
15 |
37 |
37 |
43 |
41 |
|
AFF22C (AM
550C) |
G 3/4, G 1 |
259 |
24 |
200 |
122 |
20 |
122 |
15 |
278 |
100 |
33 |
10 |
18 |
9 |
65 |
102 |
126 |
60 |
10 |
3.2 |
9 |
9 |
15 |
39 |
37 |
51 |
41 |
|
|
|
|
Магистральный фильтр AFF
37B (AM650)
|
|
|
|
|
|

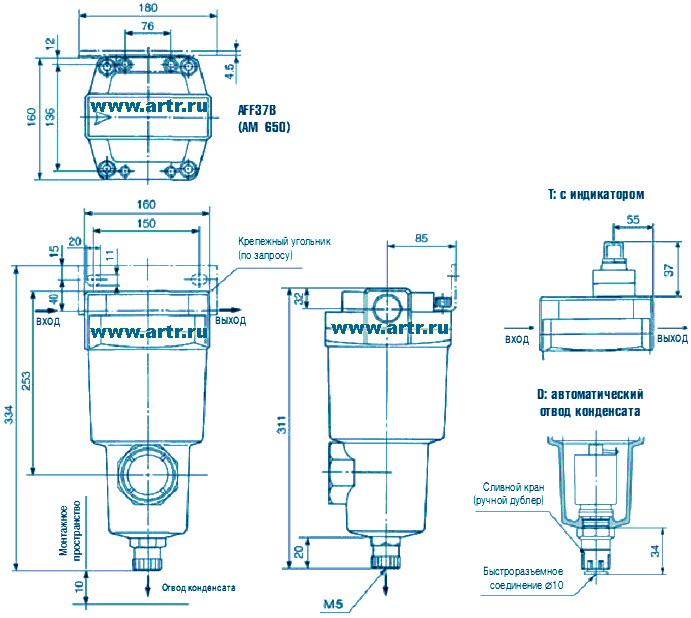

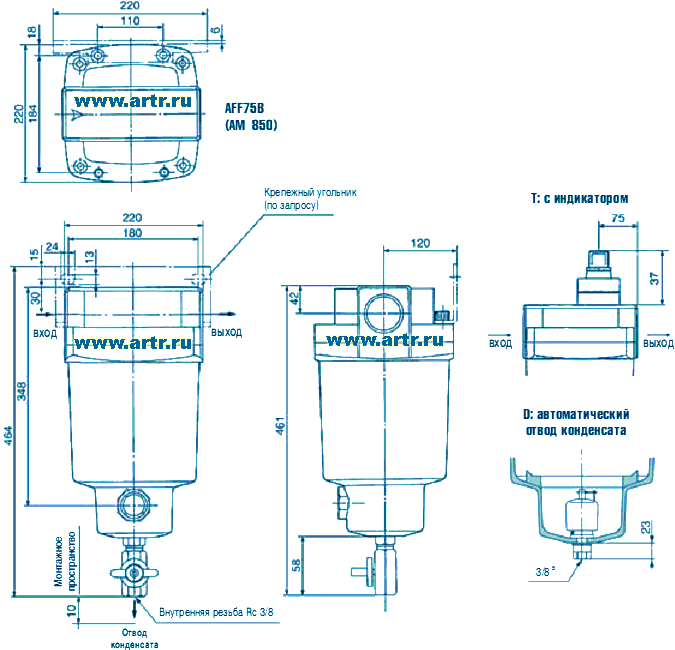

Магистральный фильтр AFF
75B (AM850)
|
|
 |
|
|
|

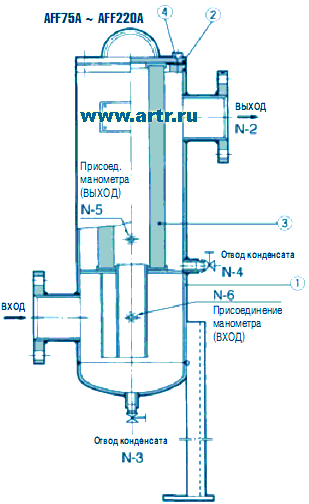

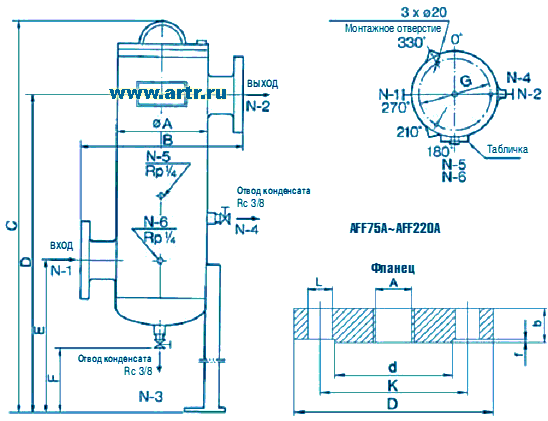

Магистральный фильтр AFF
75A - AFF 220A
|
|
|
|
Модель |
Присоед. размер |
A |
B |
C |
D |
E |
F |
G |
|
AFF75A |
2BJIS10K фланец |
8 |
380 |
1125 |
935 |
505 |
265 |
184 |
|
AFF125A |
3BJIS10K
фланец |
8 |
380 |
1125 |
935 |
505 |
265 |
184 |
|
AFF150A |
4BJIS10K
фланец |
10 |
450 |
1178 |
980 |
540 |
265 |
236 |
|
AFF220A |
4BJIS10K
фланец |
12 |
500 |
1291 |
1070 |
670 |
325 |
282 |
|
|
|
|
Типоразмер фланца |
Условный проход |
A |
D |
b |
f |
d |
K |
L |
Вес(кг) |
|
2BJIS10K |
50 |
61.5 |
155 |
16 |
2 |
96 |
120 |
4х19 |
1.88 |
|
3BJIS10K |
80 |
90 |
185 |
18 |
2 |
126 |
150 |
8х19 |
2.61 |
|
4BJIS10K |
100 |
115.4 |
210 |
18 |
2 |
151 |
175 |
8х19 |
3.14 |
|
|
|
|

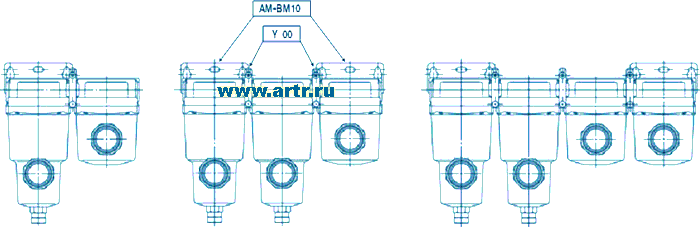

Пример
модульного монтажа с помощью переходных деталей.
При модульном монтаже необходимо использовать не менее 1
крепежного угольника на 2 фильтра.
|
|
|
|
|
|

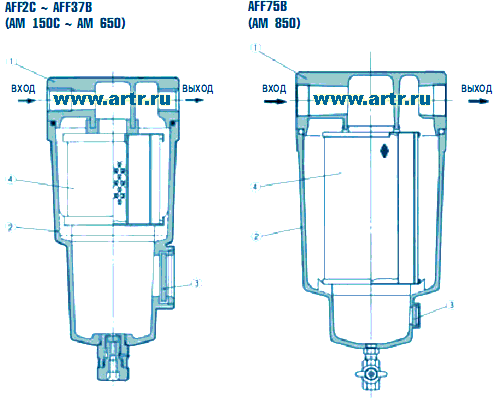

Описание
конструкции фильтров
|
|
|
|
№ |
Обозначение |
Материал |
|
1 |
Корпус |
Алюминиевое литье под давлением |
|
2 |
Резервуар |
Алюминиевое
литье под давлением |
|
3 |
Смотровое окно |
Закаленное стекло |
|
4 |
Фильтрующий
элемент |
Многослойный
картридж |
|
|
|
|
|
|
|
|
№ |
Обозначение |
Материал |
|
1 |
Корпус |
Сталь |
|
2 |
Крышка |
Сталь |
|
3 |
Фильтрующий элемент |
Многослойный картридж |
|
4 |
Уплотнение |
NBR |
|
|
|
|
График
расходной характеристики
|
|
 Тип
фильтра выбирается в соответствии со значениям входного давления и
максимального расхода сжатого воздуха с использованием расходной
характеристики.
Пример определения параметров:
Входное давление 0.6МПа, максимальный уровень расхода 5 норм.
м3/мин.
- На графике расходной характеристике находим точку пересечения А для
значений давления питания 0.6 МПа и максимального расхода 5
норм. м3/мин.
- Далее выбирается ближайшая к точке А кривая максимального расхода,
расположенная выше. В данном случае это кривая для фильтра
AFF37B.
Не рекомендуется использовать данные устройства для
расхода воздуха, превышающего расходы, указанные в технических
характеристиках.
Рекомендуется устанавливать данные устройства в местах, где
температура минимальная (но выше нуля), а давление максимально (до
регулятора давления).
Специальные
исполнения:

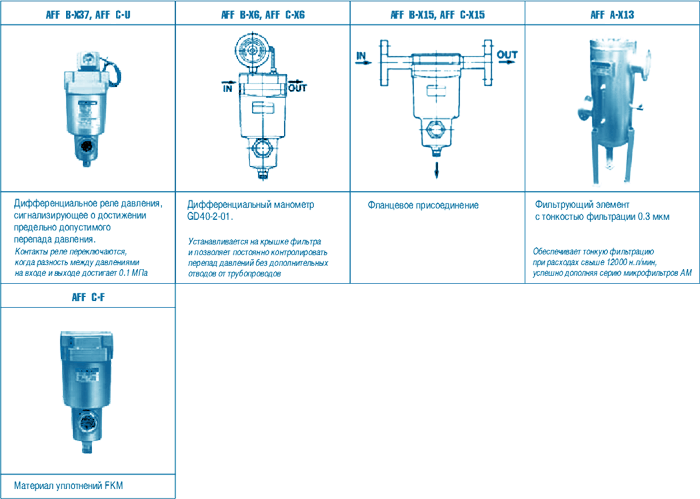

AFF B-X37, AFF C-U - Дифференциальное
реле давления, сигнализирующее о достижении предельно допустимого
перепада давления (Контакты реле переключаются, когда разность между
давлениями на входе и выходе достигает 0.1МПа.
AFF B-X6, AFF C-X6 -
Дифференциальный манометр GD40-2-01 (Устанавливается
на крышке фильтра и позволяет постоянно контролировать перепад
давлений без дополнительных отводов от трубопроводов.).
AFF B-X15, AFF C-X15
- Фланцевое присоединение.
AFF A-X13 -
Фильтрующий элемент с тонкостью фильтрации 0.3 мкм (Обеспечивает
тонкую фильтрацию при расходах свыше 12000 н.л/мин, успешно дополняя
серию микрофильтров AM.
AFF C-F - Материал уплотнений
FKM |
|
|
|
 |
|
|
|

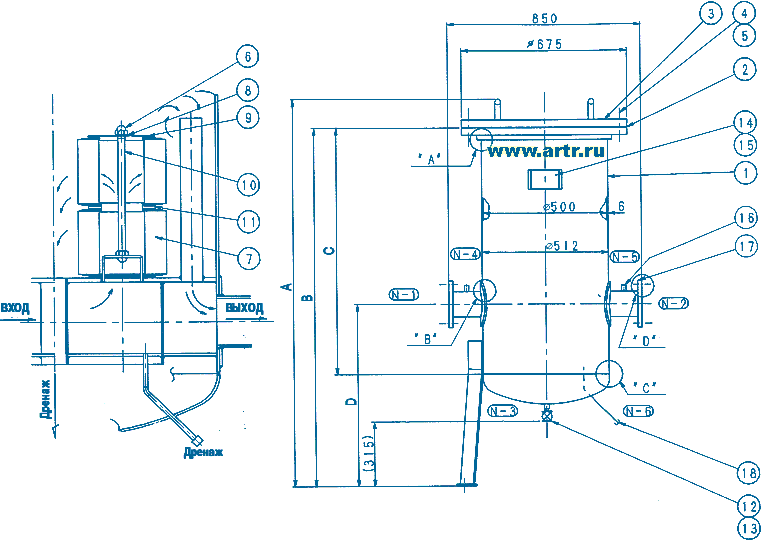

Фильтр AFF 450
|
 Магистральный
фильтр AFF 450 с высокой пропускной способностью предназначен для
удаления из сжатого воздуха частиц, а также водяного и масляного
конденсата.
- Номинальный расход 72000 норм. л/мин
- Испытательное давление 1.49 МПа
- Максимальное рабочее давление 0.97 МПа
- Перепад давления 0.03 МПа
- Тонкость фильтрации 5 мкм
- Максимальная рабочая температура 60 С
- Срок службы фильтрующего элемента 1 год
В комплект
поставки
DFGL входят:
D - устройство авт. отвода конденсата
F - ответные части для фланцев
G - манометры
L - анкерные болты |
|
Технические
характеристики
|
|
Характеристики |
AFF450-60DGFL |
AFF450-80DGFL |
|
Присоединительная резьба |
6B фланец |
8B фланец |
|
Номинальный расход воздуха (норм. л/мин при
давлении на входе P1=0.7МПа |
72000 |
72000 |
|
Мощность
компрессора кВт |
400 |
400 |
|
Испытательное давление МПа |
1.49 |
1.49 |
|
Максимальное
рабочее давление МПа |
0.97 |
0.97 |
|
Перепад давления МПа |
0.03 (насыщ.
маслом фильтроэлемент) |
|
Максимальная
рабочая температура |
60 С |
60 С |
|
Тонкость фильтрации |
5 мкм |
5 мкм |
|
Срок службы
фильтрующего элемента (для контроля
перепада давления необходимо использовать дифференциальный
манометр GD40-2-01) |
1 год или при достижении перепада давления
0.1 МПа |
|
Объем фильтра м3 (для контроля перепада
давления необходимо использовать дифференциальный манометр
GD40-2-01) |
0.212 |
0.227 |
|
Вес кг |
375 |
390 |
|
|
|
|
Опции для
фильтров AFF450-60DGFL, AFF450-80DGFL
|
|
Типоразмер |
AFF450-60DGFL |
AFF450-80DGFL |
|
Устройство
автоматического отвода конденсата (к фильтру необходимо
1шт.) |
AD402-03-2 |
|
Сменный
фильтрующий элемент 200xL300 (6 штук
к фильтру) |
EC600-005N |
|
Анкерный болт (к фильтру
необходимо 4шт.) |
AI-3S |
|
Переходник 2 шт. |
RN1438 |
|
Манометр (к фильтру необходимо
2шт.)* |
GA46-15-02 |
|
Ответные
части для фланцев (к фильтру необходимо 2шт.)* |
6BJIS10KFF |
8BJIS10KFF |
|
|
|
|
Описание конструкции фильтра
|
|
|
|
№ |
Обозначение |
№ |
Обозначение |
№ |
Обозначение |
|
1 |
Корпус |
7 |
Фильтрующий элемент |
13 |
Шаровой клапан |
|
2 |
Уплотнение |
8 |
Уплотнение
|
14 |
Информационная табличка |
|
3 |
Крышка |
9 |
Крышка |
15 |
Крепеж |
|
4 |
Болт М24x3xL110 |
10 |
Стяжка |
16 |
Штуцер |
|
5 |
Гайка М24x3 |
11 |
Соединительный элемент |
17 |
Маркировка "Вход", "Выход" |
|
6 |
Колпачковая гайка |
12 |
Штуцер |
18 |
Дренаж |
|
|
|
| |
|
|
|
|
|

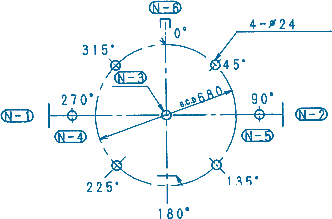

Ориентация |
|
|
|
Присоединительные фланец |
| |
|
|
|
|
 |
|
|
|
 |
|
Модель |
A |
B |
C |
D |
|
AFF450-60DGFL |
1624 |
1515 |
1000 |
705 |
|
AFF450-80DGFL |
1699 |
1590 |
1075 |
755 |
|
|
|
|
|
Модель |
E |
F |
G |
H |
J |
|
AFF450-60DGFL |
165.2 |
5 |
6 |
240 |
280 |
|
AFF450-80DGFL |
216.3 |
5.8 |
7 |
290 |
330 |
|
|
|
|
|
|
|
|
