Фильтр С42
Фильтр напорный сетчатый с повышенной грезеемкостью
|
|
 Фильтр
С42-54А
предназначен для монтажа в гидравлические и
смазочные системы различных типов станков,
токарно-винторезного оборудования,
шлифовальных агрегатов, и
прочих машин оснащенных гидросистемами.
Фильтр напорный сетчатый С42-54А применяется при
необходимости очистки минерального
масла с кинематической вязкостью не более 500
мм2/с (сСт) от механических примесей возникающих в
процессе работы оборудования. Температура
проводимого минерального масла должна быть от +10
С до +70 С, при
температуре окружающей среды
- от +1 С до +55
С. Сетчатые напорные
фильтры изготавливаются в трех климатических
исполнениях: для районов с умеренным
климатом, для районов с холодным климатом УХЛ4, а также
для стран с тропическим климатом О4.1.
По типу присоединения сетчатые
фильтры С42 изготавливаются с
резьбовым присоединением. Производится по ТУ2-053-1614-82.
На номинальное давление 0,63 МПа. Кроме того фильтр 0.04 С42-54А имеет
повышенную грезеемкость.
Основные параметры напорных сетчатых фильтров при работе в системах
использующих минеральное масло с
кинематической вязкостью от 70 до 80 мм2/с (сСт)
приведены в таблице технических характеристик. |
|
Основные технические данные фильтра С42 |
|
Обозначение |
Условный проход, мм |
Номинальное давление, МПа |
Присоединение |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Номинальный перепад давления, МПа |
Максимальный перепад давлений на фильтроэлементе, МПа |
|
0,04 С42-54 |
8 |
0,63 |
К1/4" |
40 |
16 |
0,06 |
0,6 |
|
0,04 С42-54А |
8 |
К1/4" |
40 |
16 |
0,06 |
|
|
|
|
 |
|

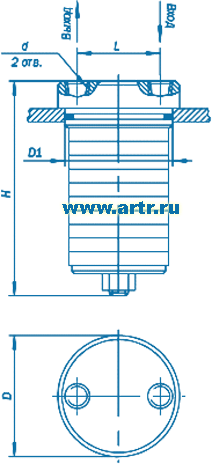

Типоразмер |
Размеры, мм |
Количество
фильтрующих
элементов |
|
H |
D |
D1 |
d |
L+/-0,3 |
Dy |
|
С42-54А |
195 |
90 |
85f9 |
K 1/4" |
50 |
8 |
21 |
|
|
|
|
Пример
типового обозначения |
|
|
Первая цифра в структуре условного обозначения
фильтра означает тонкость фильтрации, далее тип
конструкции в зависимости от вида присоединения (С) и
типоразмер в зависимости от номинально
расхода проводимой среды.
Пример условного обозначения фильтра сетчатого резьбового исполнения, с нормальной тонкостью фильтрации
40 мкм,
номинальным расходом 16 л/мин, для стран с умеренным и холодным
климатом:
Фильтр сетчатый 0,04С42-54А УХЛ4 ТУ2-053-1614-82;
Тот же фильтр, номинальной тонкостью фильтрации 160мкм, для стран с
тропическим климатом:
Фильтр сетчатый
0,04С42-54А О4.1
ТУ2-053-1614-82. |
|
|
|
|
|
