Гидроклапан Г51




Гидроклапан Г51

Гидроклапан обратный Г51-3 предназначен для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах гидросистем.



Исполнение по присоединению может быть резьбовое или фланцевое

Обратный гидравлический клапан Г 51-3... представляет из себя  аппарат, сконструированный  для регулирования параметров потока проводимой среды (минерального масла) путём изменения проходного сечения гидроаппарата за счёт перемещения положения запорно-регулирующего элемента под воздействием потока жидкости. Гидроклапаны данной марки относятся к направляющим клапанам, останавливающим поток жидкости при достижении параметрами потока давления или разности давлений заданных настройками клапана величин. Обратный клапан, пропускает поток жидкости только в одном направлении; основное функциональное отличие обратного клапана от предохранительного заключается в том, что предохранительный срабатывает только в том случае, когда давление на входе достигает определённого уровня, а обратный клапан срабатывает при любом, даже самом минимальном превышении давления на входе над давлением на выходе из клапана
.


Основные технические данные и параметры
гидроклапанов обратных


Марка гидроклапана

Условный проход

Присоединение

Номинальное давление входе

Номинальный расход жидкости

Вес

Габаритные размеры

мм



МПа

л/мин

кг

мм

Г51-31

8

К1/4"

20

16

1,2

55*52*83

Г51-32

10

К3/8"

20

32

1,2

55*52*83

Г51-33

16

К1/2"

20

63

1,6

70*52*105

Г51-34

20

К3/4"

20

125

1,6

70*52*105

Г51-35

32

К1 1/4"

20

250

5,45

103*82*138

Г51-36

40

фланцевое

20

500

14

186*102*213

Г51-37

50

фланцевое

20

800

33

236*132*294



Гидравлический клапан обратный предназначен для обеспечения в объемных гидроприводах свободного потока масла в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные работают на минеральных маслах с номинальной тонкостью фильтрации 25 мкм, кинематической вязкостью от 10 до 400 мм2/с (сСт) и температурой от10 до70° С; температура окружающей среды - от 1 до 55°С.
Гидроклапаны обратные поставляемые компанией «АрмаТрейд» имеют заводскую гарантию, паспорта на изделия, сертификаты соответствия.

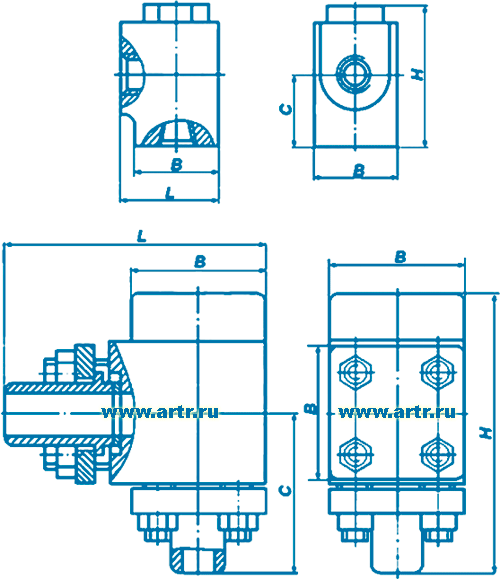

Габаритные и присоединительные размеры



Гидроклапан Г51



Тип Условный проход Габаритные размеры, мм Присоединительная резьба Диаметр присоединительного отверстия, мм
L B H C
Гидроклапан Г 51-31 8 55 52 83 40 К1/4" -
Гидроклапан Г 51-32 10 55 52 83 40 К3/8" -
Гидроклапан Г 51-33 16 70 52 105 54 К1/2" -
Гидроклапан Г 51-34 20 70 52 105 54 К 3/4" -
Гидроклапан Г 51-35 32 103 82 138 69 К1 1/4" -
Гидроклапан Г 51-36 40 186 102 213 121 - 36
Гидроклапан Г 51-37 50 236 132 294 154 - 56
