Клапан обратный модульный КОМ 6/3, КОМ 10/3


Гидравлическое оборудование

Клапан обратный модульный КОМ 6/3, КОМ 10/3




Гидроклапан КОМ 6/3Гидроклапан обратный модульный КОМ-6/3, КОМ-10/3, КОМ6/3Р, КОМ6/3Т, КОМ6/3А, КОМ6/3В, КОМ10/3Р, КОМ-10/3Т, КОМ-10/3А, КОМ-10/3В предназначен для применения на гидролиниях, в случае необходимости свободного пропускания потока рабочей среды в одном направлении и предотвращения движения потока рабочей жидкости в обратном направлении.

Гидроклапан (гидравлический клапан) КОМ представляет из себя гидравлический аппарат, который предназначен для регулирования параметров потока проводимой жидкости путём изменения проходного сечения гидроаппарата за счёт изменения положения запорно-регулирующего элемента под воздействием потока жидкости.

Гидроклапаны КОМ относятся к направляющим клапанам, останавливающим поток жидкости при достижении параметрами потока давления или разности давлений заданных настройками клапана величин. Обратный клапан, пропускает поток жидкости только в одном направлении; функциональное отличие обратного клапана от предохранительного заключается в том, что предохранительный срабатывает только в том случае, когда давление на входе достигает определённого уровня, а обратный клапан срабатывает при любом, даже самом минимальном превышении давления на входе над давлением на выходе из клапана; часто к обратным клапанам относятся гидрозамки. Взамен клапана КОМ102 выпускается клапан обратный КОМ10/3 с аналогичными габаритными и присоединительными размерами. Исполнение клапанов зависит от типа линии на которую они устанавливаются. На линии Р устанавливается обратный клапан в (Р) исполнении КОМ-10/3Р, на линии А устанавливается обратный клапан в (А) исполнении КОМ-10/3А, на линии В устанавливается обратный клапан в (В) исполнении КОМ-10/3В, на линии Т устанавливается обратный клапан в (Т) исполнении КОМ-10/3Т такой тип клапана будет пропускает поток сверху вниз, создавая подпор. Перечень типов рабочей жидкости допускает использование чистых минеральных масел с вязкостью 20-250 сантистокс. Температура окружающей среды рекомендуется в диапазоне от +1 до +45 °С. Тонкость фильтрации рабочей жидкости ≤ 25 микрон.
Взамен клапана КОМ6 выпускается обратный клапан КОМ 6/3 который имеет аналогичные размеры стыковой полости, с небольшим отличием, которое заключается в том, что клапаны КОМ6 имеют толщину 27 мм, номинальный расход жидкости 10 л/мин при Δp=0,4 МПа. В маркировке клапанов КОМ-6/32В указывается номинальное давление 16 или 32 МПа и шифр исполнения в зависимости от типа линии: А клапан пропускает поток Р → Т, Б - поток Т → Р, В - клапан в линии Р.
Обратные клапаны модульного монтажа КОМ6/3 и КОМ10/3 широко применяются в тракторостроении, автомобилестроении, машиностроении и других аналогичных отраслях промышленности.

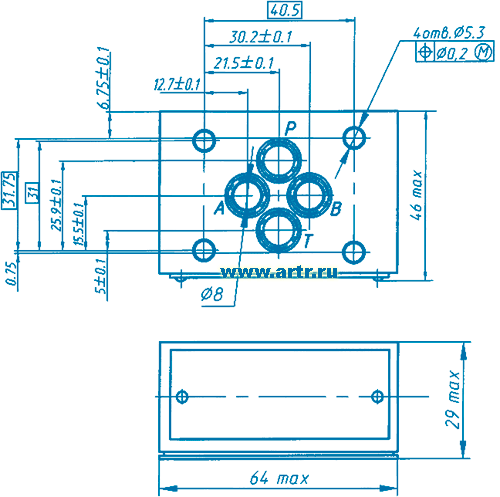

Габаритные и присоединительные размеры
Гидроклапан КОМ 6/3



Гидроклапан КОМ 6/3

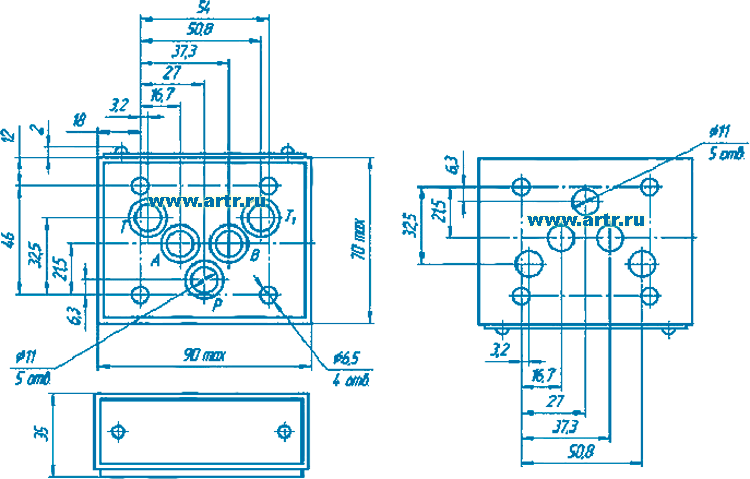

Габаритные и присоединительные размеры
Гидроклапан КОМ 10/3



Гидроклапан КОМ 10/3




Основные технические данные и параметры гидроклапанов обратных КОМ


Наименование параметра

Исполнение клапана

КОМ6/3Р

КОМ6/3Т

КОМ6/3А

КОМ6/3В

КОМ10/3Р

КОМ10/3Т

КОМ10/3А

КОМ10/3В

Условный проход, мм 6 6 6 6 10 10 10 10

Обозначение линии, в которой расположен обратный клапан

Р

Т

А

В

Р

Т

А

В

Номинальное давление, МПа 32 32 32 32 32 32 32 32

Давление открытия клапана, МПа

0,1

0,05

Давление в сливной линии, МПа

до 32

-

Внутренние утечки в стыковом соединении, см³/мин

не допускаются

1,0

Расход рабочей жидкости номинальный / максимальный, л/мин

12,5 / 30

63 / 130

Присоединение Модульный Модульный

Масса, кг

0,4

1,5

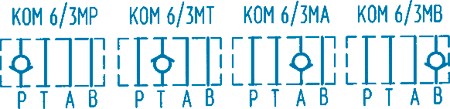

Условное графическое обозначение


Пример условного обозанчения обратного клапана типа КОМ с условным проходом 6 мм, с запорным элементом в гидролинии Т, с номиналным давлением 32 МПа, для райнов с умеренным и холодным климатом, категория размещения - 4 ГОСТ 15150-69 КОМ-6/3МТ УХЛ 4 ТУ2-053-1829-87:
     Клапан обратный КОМ-6/3Р УХЛ4

КОМ-X/3-Х-М-ХХХ-Х

КОМ - Тип устройства - клапан обратный модульный
Х - Условный проход, мм: 6, 10
/3 - Номинальное давление на входе 32 МПа (320 кг/см²)
Х - Конструктивное исполнение:
        Р - с обратным клапаном в гидролинии Р,
        Т - с обратным клапаном в гидролинии Т
        А - с обратным клапаном в гидролинии А
        В - с обратным клапаном в гидролинии В
М - Может присутствовать в модернизированных моделях
ХХХ - Климатическое исполнение: УХЛ или О
Х - Категория размещения
