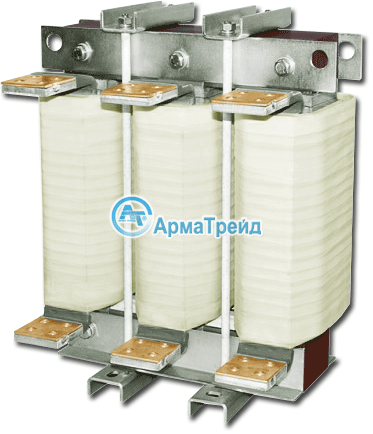

Выходные дроссели ATM-OC 380V


Выходные дроссели

       Выходные дроссели ATM-OC разработаны для решения задач по подавлению скорости нарастания тока при аварийных ситуациях, компенсации емкостных токов, подавления гармоники высокой частоты в токе электромотора. Трехфазный моторный дроссель снижает уровень шумов возникающих при работе электродвигателя и значительно повышает его долговечность. Кроме того моторный дроссель установленный на преобразователь частоты позволяет не только безопасно подключать двигатели при длине силового кабеля свыше 30м, но и организовать подключение нескольких электродвигателей веерным способом, присоединив все моторные кабели на выходе преобразователя. Наличие выходного дросселя  существенно снижает значения токов утечки и защищает силовые компоненты инвертора, уменьшает вероятность отказа преобразователя при коротких замыканиях в цепи двигателя и при коротких замыканиях «на землю».

       Подбирая выходной дроссель для преобразователя частоты, следует учитывать не только мощность электродвигателя, напряжение сети и необходимую индуктивность, но и диапазон рабочих частот.


Общие технические данные:

- Номинальное напряжение: 3-фазы / 380В / 50Гц;
- Номинальный ток: 3А - 2000А, при 40С;
- Реактивная мощность: 3000VAC/50Hz/10mA/10S;
- Сопротивление изоляции: 1000VDC, 100M ohm;
- Уровень шума менее: 80 dB;
- Степень защиты: IP00;
- Класс изоляции: F;
- Стандарты: IEC289: 1987, GB10229-88, JB9644-1999.


Характеристики и присоединительные размеры

Наименование

дросселя

Ток
А

Мощность
кВт

Номинальное
напряжение

Перепад

напряжения

Класс

изоляции

Рис.

Размеры, мм (± 5 мм)

Вес, кг

D

D1

W

W1

Н

А*В

ATM-OC-0002-000T4

2.5

0.75

380 В

0.5%-1%

F

А

130

80

90

70

135

7*7

3.2

ATM-OC-0005-001T4

5

1.5

380 В

0.5%-1%

F

А

155

95

110

60

155

6*15

3.4

ATM-OC-0007-002T4

7

2.2

380 В

0.5%-1%

F

А

155

95

110

60

155

6*15

3.6

ATM-OC-0010-003T4

10

3.7

380 В

0.5%-1%

F

А

155

95

110

60

155

6*15

3.6

ATM-OC-0015-005T4

15

5 5

380 В

0,5%-1%

F

А

155

95

110

60

155

6*15

3.6

ATM-OC-0020-007T4

20

7.5

380 В

0.5%-1%

F

А

155

95

110

60

155

6*15

4.0

ATM-OC-0030-011T4

30

11

380 В

0.5%-1%

F

А

195

120

110

85

165

8.5*20

7.6

ATM-OC-0040-015T4

40

15

380 В

0.5%-1%

F

В

195

120

110

85

165

8.5*20

7.6

ATM-OC-0050-018T4

50

18.5

380 В

0.5%-1%

F

В

195

120

130

102

165

8.5*20

10.0

ATM-OC-0060-022T4

60

22

380 В

0.5%-1%

F

В

196

120

130

102

165

8.5*20

10.0

ATM-OC-0040-015T4

80

30

380 В

0.5%-1%

F

В

195

120

130

102

165

8.5*20

11.0

ATM-OC-0090-037T4

90

37

380 В

0.5%-1%

F

В

195

120

130

102

165

8.5*20

11.0

ATM-OC-0120-045T4

120

45

380 В

0.5%-1%

F

В

250

182

135

96

220

10*18

18.5

ATM-OC-0150-055T4

150

55

380 В

0.5%-1%

F

С

295

214

140

100

240

11*18

25.0

ATM-OC-0200-075T4

200

75

380 В

0.5%-1%

F

С

295

214

140

100

240

11*18

25.0

ATM-OC-0210-090T4

210

90

380 В

0.5%-1%

F

C

230

120

165

105

200

10*10

16.3

ATM-OC-0250-110T4

250

110

380 В

0.5%-1%

F

С

295

214

150

110

240

11*18

28.0

ATM-OC-0290-132T4

290

132

380 В

0.5%-1%

F

С

325

243

155

112

270

12*20

32.0

ATM-OC-0330-160T4

330

160

380 В

0.5%-1%

F

С

325

243

155

112

270

12*20

32.0

ATM-OC-0400-185T4

400

185

380 В

0.5%-1%

F

С

325

243

165

122

270

12*20

38.0

ATM-OC-0490-220T4

490

220

380 В

0.5%-1%

F

С

385

260

200

175

340

12*20

58.0

ATM-OC-0530-240T4

530

240

380 В

0.5%-1%

F

С

385

260

200

175

340

12*20

58.0

ATM-OC-0600-280T4

600

280

380 В

0.5%-1%

F

С

385

260

200

175

340

12*20

66.0

ATM-OC-0660-300T4

660

300

380 В

0.5%-1%

F

С

385

260

200

175

340

12*20

75.0

ATM-OC-0800-380T4

800

380

380 В

0.5%-1%

F

С

430

295

215

190

400

12*20

113.0

ATM-OC-1000-450T4

1000

450

380 В

0.5%-1%

F

С

430

295

215

190

450

12*20

125.0

ATM-OC-1250-550T4

1250

550

380 В

0.5%-1%

F

С

490

345

225

195

575

14*25

150.0

ATM-OC-1600-630T4

1600

630

380 В

0.5%-1%

F

С

490

345

225

195

575

14*25

160.0

* Внимание! Приведенные размеры носят справочный характер и могут быть изменены в процессе модернизации изделия!

Тип А Тип В Тип С

Схема подключения моторного дросселя




       Выходные дроссели позволяют минимизировать скорости нарастания аварийных токов КЗ, а также способствуют задержке достижения максимального уровня тока короткого замыкания. В результате выделяется определенный временной промежуток, необходимый для активации цепей электронной защиты преобразователя. Моторный дроссель обеспечивает компенсацию емкостных токов моторных кабелей при длине свыше 30м, пресекая высокие емкостные токи и препятствуя ложным срабатываниям защиты преобразователя частоты от сверхтоков. Снижает выбросы напряжения происходящие на обмотках асинхронного электродвигателя, так как в процессе питания от преобразователя частоты к обмоткам прикладывается напряжение импульсов, характеризующееся высокими пиками перенапряжений, их общая величина превышает амплитуду показателей номинального напряжения двигателя, что может спровоцировать пробой изоляции обмоток при длительной эксплуатации оборудования, когда изоляционные свойства кабелей и обмоток в некоторой степени теряют свои свойства.

       В условиях низких частот ШИМ пульсации высокочастотного уровня моторного тока в ряде случаев достигают отметки в 5-10%. Гармоники тока провоцируют дополнительный нагрев электродвигателя. Процесс формирования тока синусоидального вида в обмотках выполняется преобразователем посредством широтно-импульсной модуляции напряжения (положения синусоидального закона). Моторный дроссель обеспечивает подавление высокочастотных гармоник, возникающих в токе электродвигателя.

       Дроссели ограничивают токовые амплитуды КЗ. При возникновении внезапного КЗ на выходе инвертора, ток короткого замыкания нарастает постепенно, по причине того, что в контуре тока короткого замыкания присутствуют индуктивности. При достижении током замыкания отметки активации защиты преобразователя, электродвигатель тут же обесточивается. Так как время, необходимое для срабатывания защиты, отличается от нуля, наивысшее значение тока короткого замыкания при установленном моторном дросселе значительно меньше максимальной величины тока при отсутствии дросселя. Если выходной дроссель отсутствует, большинство преобразователей частоты не в состоянии обеспечить должный уровень защиты транзисторов от одного или нескольких внезапных коротких замыканий на выходе инвертора.
