             Частотный преобразователь Drive Scalar, представляет из себя компактную, недорогую и универсальную модель, для промышленного и бытового применения. Возможность крепления на ДИН-рейку и наличие разъема для подключения дополнительной панели управления, значительно упрощают процесс комплектации оборудования. Для управления технологическим параметром предусмотрен ПИД-регулятор.

- Диапазон регулировки выходной частоты - 0,1…400 Гц.
- Встроенный потенциометр позволяет быстро изменить значение частоты.
- Перегрузочная способность - 150% номинального момента в течение 60с.
- Встроенный PID-регулятор.
- Последовательный интерфейс RS-485 (протокол Modbus).
- Встроенный пульт управления
- Встроенный источник питания +10 V
- 4 цифровых многофункциональных программируемых входов.
- 2 аналоговых входа (4-20мА, -10/+10В).
- 1 релейный и 1цифровой (с открытым коллектором).
- 1 аналоговый выход для подключения стрелочного прибора.
- Возможность подключения тормозных резисторов (для моделей от 4,0 кВт и выше)
- Встроенный вентилятор принудительного охлаждения.

       Частотный преобразователь для электродвигателя Drive Scalar изготавливается в двух вариантах исполнения по типу электропитания:

- 220V 1ph. Напряжение питания 1ф/220В (170...240 В) 50Гц. Выходное напряжение 3ф/220В (0...220 В) 0,1...400 Гц.

- 380V 3ph. Напряжение питания 3ф/380В (330...440 В) 50Гц. Выходное напряжение 3ф/380В (0...380 В) 0,1...400 Гц.



1ph 220V

1ph 220V AC-50/60Hz

Мощность двигателя
 (кВт)

Мощность KVA

Вых. ток (А)

Перегрузочная способность
Ток (А) 60сек

S1P0.4-Z401T2B

0.4

1.0

2.5

3.75

S1P0.7-Z751T2B

0.75

2.0

5.0

7.50

S1P1.5-Z152T2B

1.5

2.8

7.0

10.50

S1P2.2-Z222T2B

2.2

4.5

11.0

16.50


3ph 380V
3ph 380V AC-50/60Hz

Мощность двигателя
(кВт)

Мощность KVA

Вых. ток (А)

Перегрузочная способность
Ток (А) 60сек

S3P0.7-Z751T4B

0.75

2.2

2.7

4.05

S3P1.5-Z152T4B

1.5

3.2

4.0

6.00

S3P2.2-Z222T4B

2.2

4.0

5.0

7.50

S3P4.0-Z402T4B

4.0

6.8

8.6

12.90

S3P5.5-Z552T4B

5.5

10.0

12.5

18.75

S3P7.5-Z752T4B

7.5

14.0

17.5

26.25

S3Ph11-Z113T4B

11

19

24

36

S3Ph15-Z153T4B

15

26

33

49.5

S3Ph18-Z183T4B

18.5

32

40

60

S3Ph22-Z223T4B

22

37

47

70.5

S3Ph30-Z303T4B

30

50

60

80.4

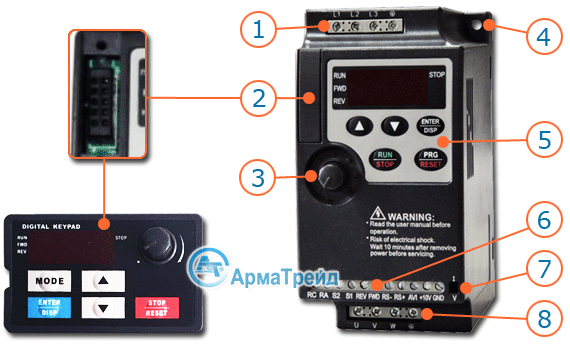

Дизайн и функциональность

Drive Scalar
1- Клеммы подключения питающего напряжения и защитного заземления
2- Разъем для подключения дополнительной панели управления
3- Потенциометр для плавной регулировки скорости вращения
4- Отверстия для монтажа преобразователя (на задней панели предусмотрено крепление на ДИН-рейку 35мм.)
5- Панель управления
6- Управляющие клеммы
7- Переключатель типа аналогового сигнала I/U
8- Клеммы для подключения электродвигателя

Drive Scalar 2

       Кабельные шлейфы для подключения дистанционной панели управления ПЧ позволяют устанавливать выносной пульт на расстоянии до 2-х метров от преобразователя частоты. Пульт оснащен собственным потенциометром и полностью дублирует функции встроенной панели.

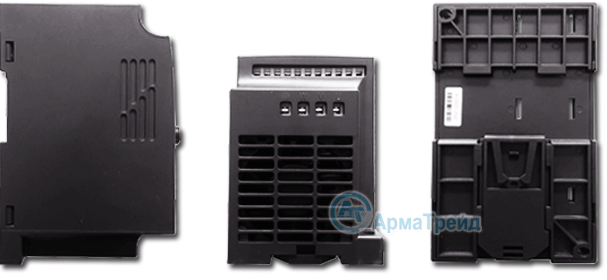

       Радиатор охлаждения ПЧ защищен пластиковым корпусом и оснащен вентилятором, осуществляющим принудительную циркуляцию воздуха внутри корпуса.

       Компактные частотники для асинхронных трехфазных двигателей этой серии, рассчитаны на работу в составе технологического оборудования (насосы, вентиляторы, транспортеры, экструдеры, миксеры и т.п.), а так же энергосберегающих систем (станции управления насосами, системы климата, кондиционирования и т.д.).

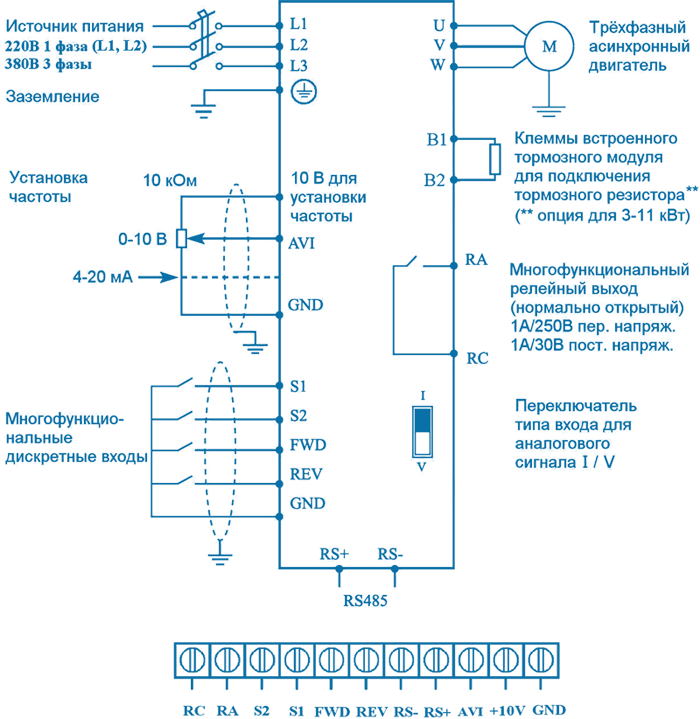

Подключение

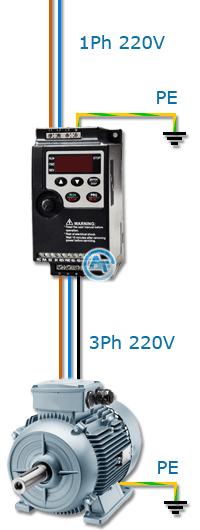

220В
Однофазный частотный преобразователь

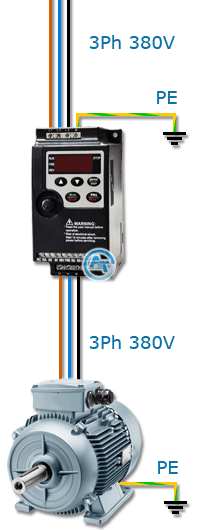

380В
Трехфазный частотный преобразователь


Описание функций



Вход

Номинальное напряжение и частота.
Одна фаза 220V AC, 50/60 Hz - Частотный преобразователь 220В
Три фазы 380V AC, 50/60 Hz - Частотный преобразователь 380В

Выход

Напряжение
0~220V AC
0~380V AC

Частота
0,1~400Hz

Способ управления

Скалярный, V/F

Отображение

Заданная частота, выходная частота, выходной ток, направление вращения, скорость вращения, ошибку, и т.д.

Основные функции

Разрешение установки частоты
Цифровая настройка: 0.01Hz, аналоговая настройка: 0.1% максимальной выходной частоты

Точность выходной частоты
0.01Hz

Управление V/F
Кривая V/F свободно устанавливается для различных нагрузок.

Контроль за вращающим моментом
Автоматическое: повышение момента может быть установлено автоматически согласно фактической нагрузке;
Ручное: 0.0~20.0%.

Многофункциональный вход
4 многофункциональных входных терминалов для управления вход скоростью с 15 шагами,
4 программируемые операции, ускорение и замедление с 4 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.

Многофункциональный выход
1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности и программируемой операции, и т.д.

Ускорение/замедление
0~999.9s отдельная установка времени ускорения / замедления.

Дополнительные функции

Встроенный ПИД контроль, стандартная функция коммуникации RS485 и выбираемое автоматическое регулирование напряжения;
Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через манипулятор, настройка через RS485 и вверх/вниз настройка, и т.д.

Защитные функции

Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения;
Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д.

Условия эксплуатации

Температура: -10С ~ 40С (без инея)
Влажность: ниже 95% (без конденсата)
Высота: ниже 1000 м.
Вибрация: ниже 0.5G

Способ охлаждения

Принудительное воздушное охлаждение.


Внимание! Запрещена установка коммутирующих устройств (магнитные пускатели, контакторы, рубильники и пр.) между клеммами частотного преобразователя и двигателя!


       Скалярный частотный преобразователь с предварительной настройкой частоты и величины выходного тока применяется в большинстве общепромышленных приводов. Скалярная величина - характеризуется тем, что каждое ее значение может быть выражено одним действительным числом, соответственно совокупность значений можно изобразить на линейной шкале. Основным способом корректировки вращающего момента на валу асинхронного трехфазного электродвигателя является изменение частоты и величины тока обмоток статора, в следствии чего происходит изменение силы его вращающегося магнитного поля. Скалярный частотный преобразователь позволяет настроить характеристику выходных электрических параметров под конкретный вид оборудования одно- или многодвигательных систем, включая приводы насосов, вентиляторов, конвейеров, транспортеров, экструдеров, и т.д.

       В зависимости от величины момента инерции приводимого в движение оборудования, характеристике выходного тока можно придать гиперболическую, линейную или параболическую форму. При необходимости стронуть с места тяжелую массу на приводимом в движение устройстве, характеристике выходного тока придается гиперболический вид. Для работы с водяными насосами и вентиляторами наиболее подходит параболическая кривая, что позволяет значительно экономить электроэнергию. Так же, частотник электродвигателя может контролировать его работу с использованием обратной связи по контролю технологического параметра.

       Цена на частотный преобразователь скалярного типа, значительно ниже векторных аналогов. Кроме того, скалярные преобразователи позволяют контролировать многодвигательные системы, и не так сложны в устройстве как векторные, благодаря чему более надежные и долговечные.

       Частотный регулятор Drive Scalar обладает полным спектром функций, необходимых для различных областей применения, таких как: управление приточными, вытяжными вентиляторами, комплексными вентиляционными установками, управление работой насосного оборудования в коммунальном хозяйстве, пищевой промышленности, фасовочных автоматах, тестомешалках, прессах, упаковочных станках, куттерах, а так же в HVAC-системах.

       Для использования в стандартных бытовых условиях, предусмотрен простой и недорогой однофазный частотник 220В для трехфазного электродвигателя, подключаемый от обычной розетки имеющей заземление. Однофазный частотник для трехфазного двигателя позволяет производить подключение от сети 220В вентиляторов высокой производительности, насосы для тепло и водоснабжения, системы бассейнов и ирригации, средства малой механизации, деревообрабатывающие и металлообрабатывающие  станки, механизмы для полировки и чистки поверхностей, небольшие конвейеры и ленточные транспортеры, приводы установок для мойка машин и т. д.

       Для удобства использования частотник оснащен функцией выбора единиц измерения отображающих на экране скорость вращения вала двигателя. Единицы могут отображаться в "Гц" или "об/мин". Встроенный потенциометр позволяет быстро изменить или откорректировать скорость вращения. В электронном меню, каждый параметр имеет свой код, что значительно облегчает поиск необходимых функций.

       Частотник Drive оснащен функцией "спящий режим", что не только предотвращает аварийные ситуации, но и не позволяет электродвигателю работать на пониженных оборотах. Кроме того предусмотрена
защита от перегрева, короткого замыкания,  перегрузке по току и т.д. Перегрузочная способность - 150% номинального момента в течение 60с и 120% при использовании двигателя с мощностью, на ступень превышающей допустимую.

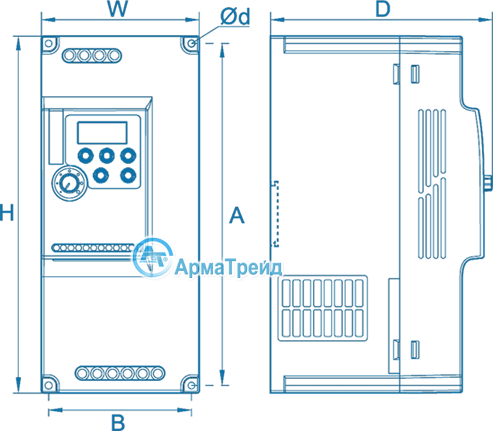

Габаритные размеры, мм

Drive Scalar S1P

1ph 220V

Мощность

(кВт)

Модель Корпус

W

H

D

A

B

d

Масса

Модели аналогичных габаритов

0,4

S1P0.4-Z401T2B 1

68

132

102

120

57

4,5

0,6 ISD121M21B 0,12
ISD181M21B 0,18
ISD251M21B
0,25
ISD401M21B
0,4


EMD mini 004S

0,75

S1P0.7-Z751T2B 1

68

132

102

120

57

4,5

0,6 ISD551M21B 0,55
ISD751M21B
0,75


EMD mini 007S

1,5

S1P1.5-Z152T2B 1

68

132

102

120

57

4,5

0,6 ISD112M21B 1,1
ISD152M21B
1,5


EMD mini 015S

2,2

S1P2.2-Z222T2B 2

72

142

112,2

130

61

4,5

0,9 ISD222M21B 2,2

EMD mini 022S


Drive Scalar S3P

3ph 380V

Мощность

(кВт)

Модель Корпус

W

H

D

A

B

d

Масса

Модели аналогичных габаритов

0,75

S3P0.7-Z751T4B 2

72

142

112,2

130

61

4,5

0,9 ISD251M43B 0,25
ISD401M43B
0,40
ISD551M43B
0,55
ISD751M43B
0,75

IVD401B43A
0,40
IVD751B43A
0,75
IVD112B43A
1,1

EMD mini 007T

1,5

S3P1.5-Z152T4B 2

72

142

112,2

130

61

4,5

0,9 ISD112M43B 1,1
ISD152M43B
1,5
IVD152B43A 1,5
IVD222B43A 2,2

EMD mini 015T

2,2

S3P2.2-Z222T4B 2

72

142

112,2

130

61

4,5

0,9 ISD222M43B 2,2 IVD302B43A 3,0

EMD mini 022T

4,0

S3P4.0-Z402T4B 3

85

180

116

167

72

5,5

1,48 ISD302M43B 3,0
ISD402M43B
4,0
IVD402B43A 4,0
IVD552B43A 5,5

EMD mini 037T

5,5

S3P5.5-Z552T4B 3

85

180

116

167

72

5,5

1,48 ISD552M43B 5,5 IVD752B43A 7,5

EMD mini 055T

7,5

S3P7.5-Z752T4B 4

106

240

153

230

96

4,5

2,56 ISD752M43B 7,5 IVD113B43A 11

EMD mini 075T

11

S3Ph11-Z113T4B 4

106

240

153

230

96

4,5

2,56 ISD113M43B 11 IVD153B43A 15

EMD mini 110T

15 S3Ph15-Z153T4B 5 150 330 165,5 316 136 7 5,7
18,5 S3Ph18-Z183T4B 5 150 330 165,5 316 136 7 5,7
22 S3Ph22-Z223T4B 5 150 330 165,5 316 136 7 5,7
30 S3Ph30-Z303T4B
