Насос 1К80-65-160м

НАСОСЫ / Водоснабжение / Консольный насос / Насос 1К

Насос 1К80-65-160м

Назначение:
Насосы центробежные консольные 1К80-65-160м и агрегаты электронасосные 1К на их основе, предназначенные для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по плотности, вязкости, химической активности с рН=6…9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм.
Температура перекачиваемой жидкости:
для насосов 1К80-65-160 – от 263 до 378К (10°С до +105°С).

Насосы и насосные агрегаты 1К80-65-160м относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69 . Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, предназначены для установки во взрывоопасных и пожароопасных помещениях. Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99. Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79. Общие требования безопасности насоса и агрегата соответствуют ГОСТ Р 52743-2007.

Сводная таблица технических характеристик центробежных насосов типов К

Марка агрегата	Подача, м³/час	Напор, м	Частота вращения, об/мин	Потребляемая мощность, кВт	Допускаемый кавитационный запас, м
Насос 1К80-65-160м	50	38.00	2900	11.20	4.00

Давление на входе в насос, мПа (кгс/см2) не более:
для насосов 1К80-65-160 - 0,35 (3,5)

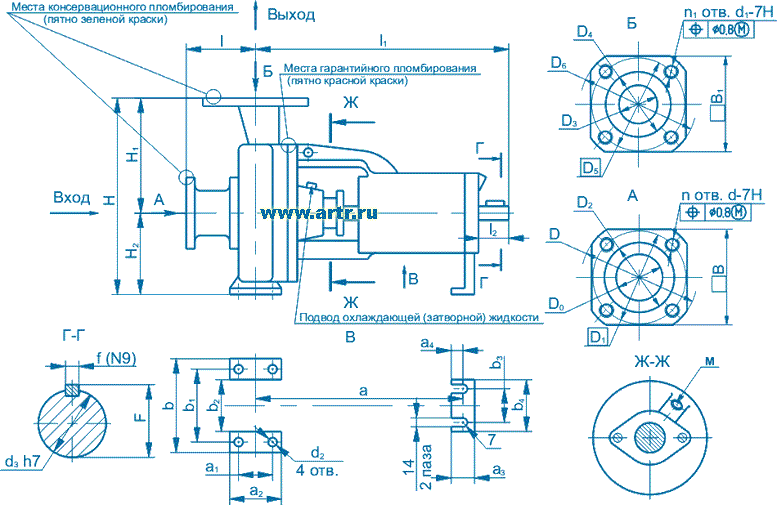

Габаритные и присоединительные размеры насоса 1К80-65-160м

Насос 1К80-65-160м

Обозначение размера		l	l1	l2	a	a1	a2	a3	a4	b	b1	b2	b3	b4	B	B1	М
Н49.949.01.00.000	1К80-65-160	100	415	80	270	95±0,3	125	45	16	280	212	150	110	145	150	140	М12Х1.5

Обозначение размера

f(N9)

Масса, кг

Н49.949.01.00.000

1К80-65-160

195

160

133

122

145

180

М16

360

200

160

10_(-0,036)

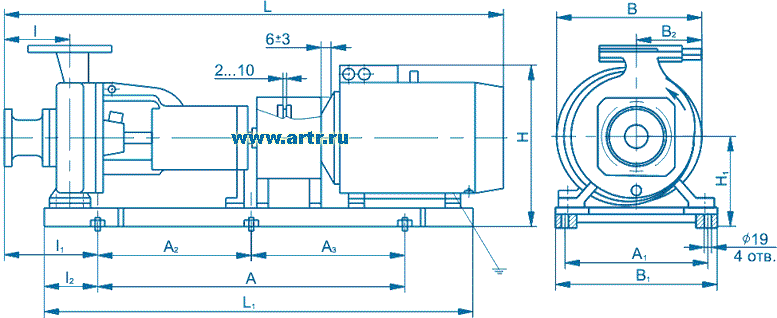

Габаритные и присоединительные размеры агрегатов насосных 1К80-65-160м

Агрегат насосный 1К80-65-160м

Типоразмер	Максим. подача, М³/Ч	Эл/дв	Мощность, кВт	Частота вращ., с¹(об/мин)	Напряжение, В	L	L1	I	I1	I2	A	A1	A2	A3	H	H1	B	B1	B2	Масса, кг
1К80-65-160м-с 1К80-65-160м-т	75	АИР16082 5A160S2 АИМР16082 BA160S2	15	50 (3000)	220/380	1125 1190 1210 1125	975	100	178	150	620±1,1	230±1,1			540 537 630 655	295	350 334 350 350	324	160 196 210 230	222 232 256 252
1К80-65-160м-с 1К80-65-160м-т	65	А132М2 АИРМ132М2 АИМ132М2 ВА132М2	11	50 (3000)	220/380	1025 1018 1080 1020	895	100	178	150	600±1,1	230±1,1			490 485 615 560	290	270 290 270 290	324	145 145 157 200	182 185 233 208

Гарантируемые виброшумовые технические характеристика насосов 1К80-65-160м

Типоразмер агрегата	Уровень звука, (дБА), на расстоянии 1 м от наружного контура агрегата, не более	Среднеквадратическое значение виброскорости, мм/с (логарифмический уровень виброскорости, дБ) в диапазоне от 8 до 63 Гц в местах крепления агрегатов к фундаменту, не более
1К80-65-160	80	2,0(92)

При эксплуатации агрегатов среднеквадратическое значение виброскорости подшипниковых опор должно быть 4,5 мм/с не более.
При превышении нормативного значения вибрации должны быть приняты меры к её снижению в срок не более 30 суток.
При превышении вибрации свыше 7,1 мм/с эксплуатировать оборудование более 7 суток запрещается.
При наличии защиты по предельному уровню вибрации установка срабатывания должна быть настроена на отключение агрегата при вибрации 11,2 мм/с.

Показатели назначения по параметрам в номинальном режиме

Наименование показателя	Типоразмер насоса (агрегата)
Наименование показателя	1К80-65-160
Подача, м³/ч, (л/с)	50 (13,9)
Напор, м	32
Давление на входе в насос, МПа (кгс/см²), не более	0,6 (6,0)
Максимальная мощность насоса, кВт	7,0
Частота вращения, с^-1 (об/мин)	48 (2900)
Параметры энергопитания: - род тока - напряжение, В - частота тока, Гц	переменный 220/380 50

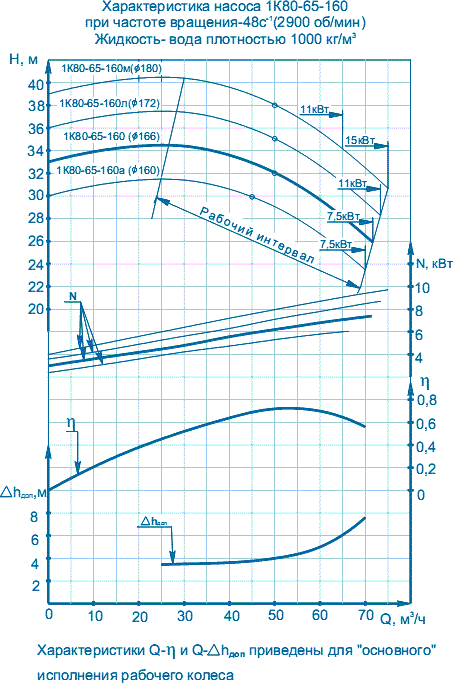

Примечания: 1 Значения основных параметров указаны при работе насосов на воде с температурой 293К (20°С) и плотностью 1000кг/м³. 2 Производственное допустимое отклонение напора +7% минус 5% 3 Максимальная мощность насоса указана для максимальной подачи с учетом производственного допуска на напор +7%. 4 Показатели в рабочем интервале подач для вариантов диаметров рабочих колес (номинального, «м», «л», «а», «б» и «в») должны соответствовать графическим характеристикам, приведенным в приложении А. 5 Максимальная подача ограничивается мощностью установленного двигателя в соответствии с таблицей приложения В.

Насос (агрегат) должен эксплуатироваться в рабочем интервале подач. Эксплуатация насоса (агрегата) за пределами рабочего интервала не рекомендуется из-за снижения энергетических показателей и показателей надежности.
При перекачивании жидкости с температурой до 333 К (+60°С) подача затворной жидкости производится из корпуса насоса через отверстие в корпусе уплотнения. При перекачивании жидкости температурой свыше 333 К (+60°С) подача охлаждающей (затворной) жидкости производится от постороннего источника холодной водой с давлением на 0,1-0,15 МПа (1,0-1,5 кгс/см2) превышающим давление на входе в насос.

Показатели технической и энергетической эффективности

Наименование показателя	Типоразмер насоса (агрегата)
Наименование показателя	1К80-65-160
КПД	0,72
Допускаемый кавитационный запас,м, не более	4,0
Утечки через уплотнение, м³/ч (л/ч) сальниковое торцовое, не более	0,5 . 10-3 …2,0 . 10-3 (0,5…2,0) 3·10-5 (0,03)
Примечания 1 КПД указан для оптимального режима в рабочем интервале характеристики для рабочих колес «основного» исполнения и вариантов «м» и «л». Для насосов с уменьшенными диаметрами рабочих колес допускается снижение КПД для варианта «а» - на 0,05, «б», «в» - на 0,08. 2 Производственное отклонение значения КПД насоса минус 0,03. 3 Отклонение по массе +5%.

Показатели назначения по потребляемым средам

Наименование и назначение среды	Показатель среды	Значение показателя
Подача затворной и охлаждающей жидкости в зону уплотнения на насосы: 1К80, 1К100, 1К150	Расход, м³/ч (л/с) не более Температура, К (°С) Превышение давления затворной жидкости над давлением на входе, МПа (кгс/см2)	0,01 (2,7•10-3) до 308 (+35) 0,1-0,15(1,0-1,5)
Смазка консистентная: Литол 24 ГОСТ 21150-87	Масса, кг, не более	0,04

Устройство и работа насосов 1К80-65-160м

    1 Насос 1К – центробежный, горизонтальный, консольный, с сальниковым или торцовым уплотнением вала.
    2 Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.
    3 К корпусу насоса крепится фланец кронштейна.
    4 Кронштейн соединен с корпусом уплотнения винтами.
    5 В корпусе уплотнения выполнены отверстия для подачи охлаждающей (затворной) жидкости к сальниковому или торцовому уплотнениям. При перекачивании жидкости с температурой до 333 К (+60°С) подача затворной жидкости производится из корпуса насоса через отверстие в корпусе уплотнения для насосов 1К80-50-200, 1К100-65-250, 1К150-125-315, 1К100-65-200. При перекачивании жидкости температурой свыше 333К (+600С) подача охлаждающей (затворной) жидкости производится от постороннего источника холодной воды для насосов 1К80-65-160 и 1К100-80-160. Для насосов 1К80-50-200, 1К100-65-250, 1К100-65-200 и 1К150-125-315необходимо заменить пробку в корпусе уплотнения штуцером на длину 30…35мм (для перекрытия отверстия в корпусе уплотнения со стороны корпуса).
    6 Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружено от действия осевой силы на насосах с условным диаметром рабочего колеса 200-315мм разгрузочными отверстиями, выполненными на основном диске колеса, а на насосах с условным диаметром рабочего колеса 160мм – импеллером, выполненным на основном диске колеса. На насосах 1К50-32-125 и 1К65-50-160 разгрузки нет.
    7 Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне. Для измерения температуры подшипников, в кронштейне предусмотрены 2 отверстия М8х1-7Н. Рекомендуемые приборы-реле температуры РТ303-1 5Д4.542.001ТУ или РТК303 ТУ1145-004-045972137-99. Подшипники смазываются консистентной смазкой Литол 24 ГОСТ 21150-87.
    8 Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода.
    9 В верхней части корпуса насоса имеется отверстие, закрытое пробкой для выпуска воздуха.
    10 В нижней части корпуса имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение.
    11 Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.

Использование агрегата 1К80-65-160м

Пуск агрегата.
Запуск агрегата в работу производить в следующем порядке:
- осмотреть насос и двигатель, провернуть вручную вал насоса;
- открыть задвижку на входном трубопроводе и закрыть на выходном;
- открыть кран подвода затворной жидкости к сальниковому уплотнению;
- заполнить насос и входной трубопровод перекачивающей жидкостью, подключив систему вакуумирования к резьбовому отверстию в верхней части корпуса или в выходном трубопроводе;
- включить двигатель согласно инструкции по эксплуатации электродвигателя, убедиться в правильном вращении;
- открыть кран у манометра и по показаниям прибора убедиться, что напор насоса соответствует напору закрытой задвижки (нулевой подаче);
- открыть задвижку на выходном трубопроводе и установить рабочий режим.

Порядок контроля работоспособности агрегата.
Периодически (не менее одного раза в сутки) следить за:
- показаниями приборов;
- герметичностью всех соединений;
- утечками через сальниковое или торцовое уплотнение.
Резкие колебания стрелок приборов, а также повышенные шум и вибрация
характеризуют ненормальную работу насоса (агрегата). В этом случае необходимо остановить агрегат и устранить неисправности.
