Шестеренные гидравлические насосы НШ 32-М

Насосы шестеренные типа НШ предназначенные для нагнетания мине-рального масла в гидравлических системах тракторов, погрузчиков, сельскохозяй-ственных, коммунальных, строительно-дорожных машин и другой техники. ТУ разработаны на опытную партию насосов.
Кинематическая вязкость перекачиваемого масла 0,15•10-4 м2/с до 0,75•10-4м2/с (2,3°ВУ...10°ВУ), температура до 353К (80°С).
Насосы выпускаются в климатическом исполнении У для эксплуатации в помещениях категории размещения 1 по ГОСТ 15150.

маркированный список Габаритные присоединительные размеры
маркированный список Графическая характеристика насоса
маркированный список Условные обозначения


Параметр

Обозначение

Значение

Ед. измерения

Подача

Q

2.2

м3/час

Давление насоса

P

125.00

кгс/см2

Частота вращения

n

1500 (25)

об/мин (сек-1)

Мощность двигателя

N

-0.00

кВт

Вакууметрическая высота всасывания

hвсас

-0.00

м

Масса агрегата

m

5.5

кг

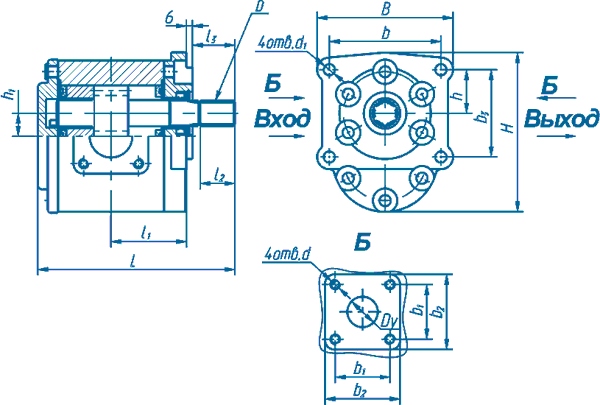

Габаритные и присоединительные размеры







L

В

H

b

b1

b2

b3

l1

l 2

l3

h

h1

d

d1

Dy

D

182,5 134 154,5 110 46 64 86 67,25 34 42 43 22,5 М8 11 24 D-6x21x25x5


Устройство и принцип работы

Насосы типа НШ крепятся на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.
Шестеренный насос состоит из корпуса, ведущего ротора, ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышки передней и задней и болтов с пружинными шайбами.
В передней крышке расположено отверстие для выхода приводного вала. С наружной стороны в это отверстие запрессована манжета для уплотнения ведущего ротора насоса.
Уплотнение разъемов корпуса с крышками осуществляется кольцами. Манжета своими внутренними поверхностями заходит в выточки подшипниковых втулок. В образовавшиеся камеры (между наружными диаметром подшипниковой втулки и выточками) со стороны выхода подается рабочая жидкость, которая своим давлением поджимает втулки к торцам роторов, чем компенсируется износ поверхностей втулок и роторов.
Ведущий ротор насоса имеет удлиненный шлицевой конец вала. Насос крепится на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.
Принцип действия шестеренного насоса состоит в следующем: при вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Насос должен быть надежно закреплен болтами по месту установки.
Подготовку насоса к работе производить в следующей последовательности:
- осмотреть насос, убедиться в наличии консервационных и гарантийных пломб и клейма ОТК на табличке;
- закрепить насос болтами по месту установки;
- подсоединить всасывающий и нагнетательный трубопроводы;
- залить всасывающий трубопровод перекачиваемой жидкостью;
Периодически проверять исправность трубопроводов, герметичность фланцевых соединений.
При установке насоса в гидравлическую систему необходимо соблюдать следующие условия:
- ёмкость бака и система охлаждения должны обеспечивать температурный режим рабочей жидкости. При периодической работе гидросистемы емкость бака должна быть не менее 1/3 минутной подачи насоса;
- уровень жидкости в баке должен быть не ниже оси входного отверстия насоса;
- высота столба жидкости над всасывающей трубой в баке должна составлять не менее 150 мм;
- внутри бака между всасывающим и сливным отверстиями должна быть предусмотрена перегородка высотой 2/3 уровня масла в баке;
- отверстие всасывающего патрубка должно располагаться у дна бака на расстоянии не менее трех диаметров патрубка от стенки бака и не менее двух диаметров от дна бака;
- отверстие сливного патрубка должно быть расположено ниже минимально допустимого уровня жидкости в баке;
- в гидравлической системе должна предусматриваться надежная фильтрация масла, достигаемая установкой фильтров в заливной горловине бака и на сливной магистрали системы;
- скорости рабочей жидкости в трубопроводах должны быть:
- во всасывающих - не более 1,5 м/с,
- в нагнетательных - не более 3,5 м/с;
- конструкция привода должна исключать передачу радиальных и осевых усилий на ведущий вал насоса, а также исключать попадание масла на торец посадочного бурта крышки насоса во избежание течи масла из привода наружу.
При монтаже и демонтаже элементов гидропривода, а также при замене масла необходимо соблюдать чистоту. Применяемое масло служит не только рабочей жидкостью для приведения в действие исполнительных органов машин, но и одновременно осуществляет смазку подшипников насоса. Поэтому загрязнение рабочей жидкости механическими примесями или влагой вызывает образование задиров на поверхности подшипников и выводит насос из строя.
Масло в гидравлической системе должно быть заменено при наличии механических примесей до 0,4% по массе.
Во время работы следить за показаниями прибора, свидетельствующего о давлении на выходе из насоса.
