Насос
1Д200-90
|
|
|
|
Назначение:
Насосы двустороннего входа типа Д, 1Д и 2Д
обладают высоким КПД и хорошей всасывающей
способностью.
Насосы типа Д, 1Д и 2Д - центробежный,
горизонтальные, одноступенчатые с двусторонним
полуспиральным подводом жидкости к рабочему
колесу и спиральным отводом.
Корпус насоса имеет разъем в горизонтальном
плоскости. Всасывающий и напорный патрубки
выполнены в нижней части корпуса, что позволяет
проводить разборку насоса для замены деталей
ротора без отсоединения трубопровода и демонтажа
двигателя. Ротор насоса приводится во вращение
электродвигателем через упругую
втулочно-пальцевую муфту. Опорами ротора служат
радильные или радиально-упорные подшипники.
Рабочее колесо двустороннего входа, что
позволяет в основном, уравновесить осевые силы.
Для предотвращения протечек по валу применяются
двойные сальниковые уплотнения. |
| |
|
| |
|
Перекачиваемая жидкость:
Вода и жидкости аналогичные по химической
активности, температурой до 85°С, вязкостью до
36сСт. Допускается содержание твердых включений
не более 0,05% по массе, размером до 0,2мм и
микротвердостью не более 6,5 гПа (650 кгс/мм2).
Давление на входе в насос, мПа (кгс/см2) не
более: 0,3 (3) |
| |
|
|

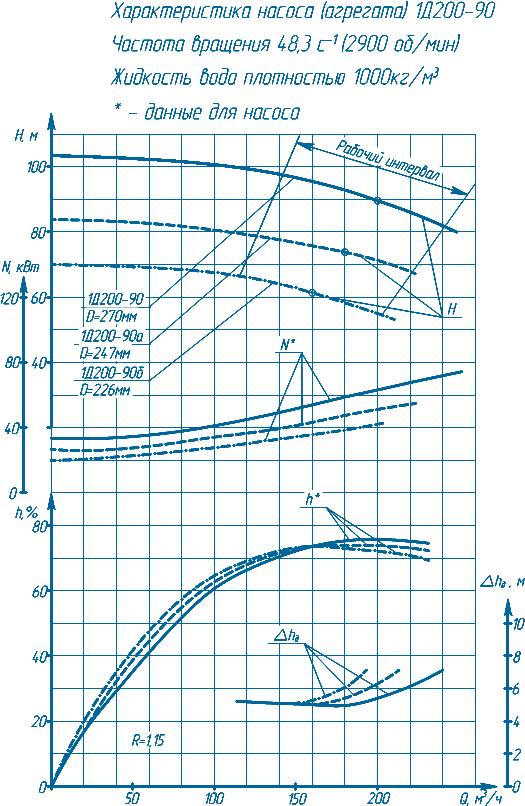

Параметры |
|
Значение |
Ед. измерения |
|
Подача |
Q |
200 |
м3/час |
|
Напор |
H |
90.00 |
м |
|
Частота вращения |
n |
2900
(48.3) |
об/мин (сек-1) |
|
Максимальная потребляемая мощность |
N |
82.00 |
кВт |
|
Допускаемый кавитационный запас |
 |
5.50 |
м, не менее |
|
Масса насоса |
m |
145 |
кг |
|
|
|
|
|
|

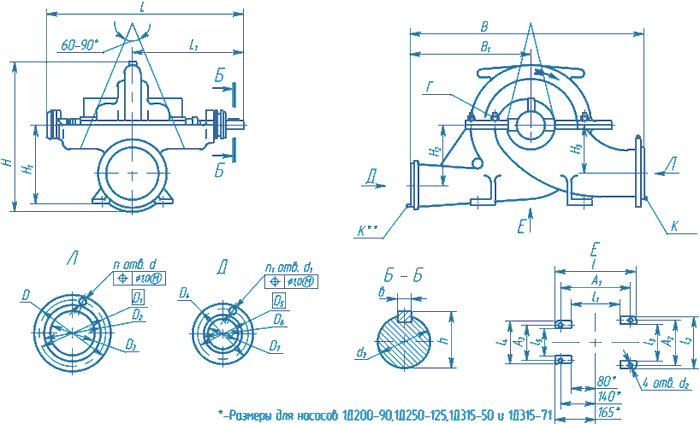

Габаритный чертеж насоса
Д |
|
|
|
L |
L1 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
B |
B1 |
H |
H1 |
H2 |
H3 |
h |
A1 |
A2 |
|
766 |
420 |
355 |
165 |
370 |
220 |
250 |
100 |
530 |
250 |
495 |
260 |
170 |
170 |
39 |
270 |
320 |
|
|
A3 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
d |
d1 |
d2 |
d3 |
n |
n1 |
b |
Ру, МПа вх/вых |
Масса,кг |
|
200 |
260 |
225 |
202 |
150 |
215 |
180 |
158 |
100 |
18 |
18 |
24 |
36 |
8 |
8 |
10 |
6/10 |
145 |
|
|
|
|

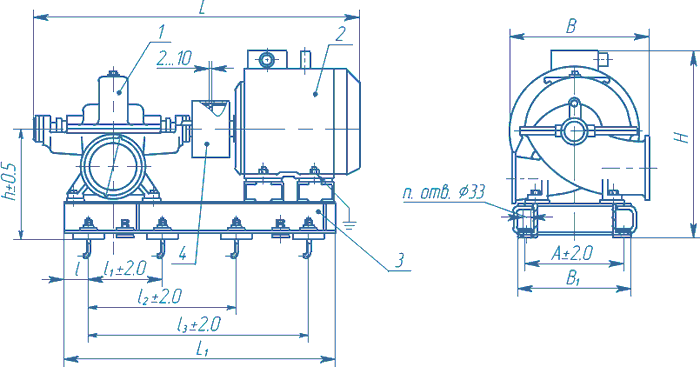

Габаритный чертеж
агрегата Д |
|
|
|
L |
L1 |
l |
l1 |
l2 |
l3 |
B |
B1 |
A |
H |
h |
n |
Двигатель |
Мощность. кВт |
Масса. кг |
Масса агрегата. кг |
|
1740 |
1330 |
190 |
- |
- |
910 |
545 |
460 |
400 |
840 |
460 |
4 |
5АМ250М2 У3. Т2 |
90 |
505 |
770 |
|
1705 |
1330 |
190 |
- |
- |
910 |
530 |
460 |
400 |
805 |
460 |
4 |
А250М2 У3. Т2 |
90 |
490 |
755 |
|
1710 |
1330 |
190 |
- |
- |
910 |
545 |
460 |
400 |
805 |
460 |
4 |
5АМН250S2 У3 |
90 |
485 |
750 |
|
|
|
|
 |
|
| |
|
|
