Насос
1Д1250-125
|
|
|
|
Назначение:
Насосы двустороннего входа типа Д, 1Д и 2Д
обладают высоким КПД и хорошей всасывающей
способностью.
Насосы типа Д, 1Д и 2Д - центробежный,
горизонтальные, одноступенчатые с двусторонним
полуспиральным подводом жидкости к рабочему
колесу и спиральным отводом.
Корпус насоса имеет разъем в горизонтальном
плоскости. Всасывающий и напорный патрубки
выполнены в нижней части корпуса, что позволяет
проводить разборку насоса для замены деталей
ротора без отсоединения трубопровода и демонтажа
двигателя. Ротор насоса приводится во вращение
электродвигателем через упругую
втулочно-пальцевую муфту. Опорами ротора служат
радильные или радиально-упорные подшипники.
Рабочее колесо двустороннего входа, что
позволяет в основном, уравновесить осевые силы.
Для предотвращения протечек по валу применяются
двойные сальниковые уплотнения. |
| |
|
| |
|
Перекачиваемая жидкость:
Вода и жидкости аналогичные по химической
активности, температурой до 85°С, вязкостью до
36сСт. Допускается содержание твердых включений
не более 0,05% по массе, размером до 0,2мм и
микротвердостью не более 6,5 гПа (650 кгс/мм2).
Давление на входе в насос, мПа (кгс/см2) не
более: 0,3 (3) |
| |
|
|

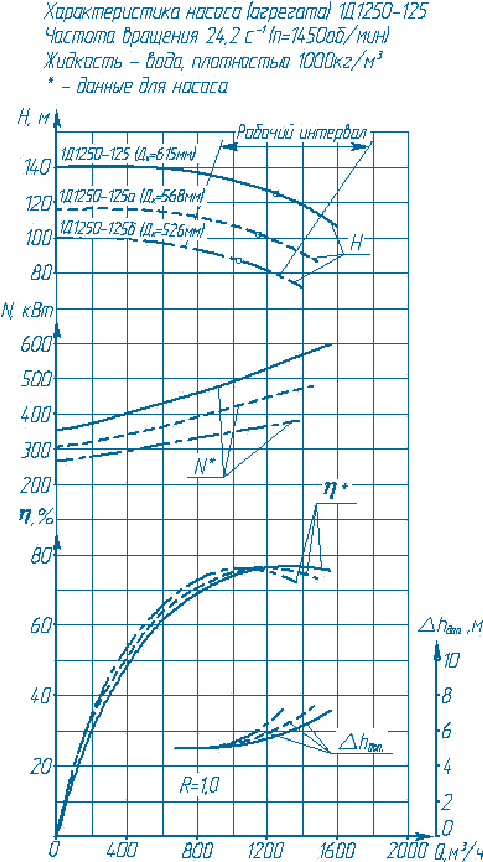

Параметры |
|
Значение |
Ед. измерения |
|
Подача |
Q |
1250 |
м3/час |
|
Напор |
H |
125.00 |
м |
|
Частота вращения |
n |
1450
(24.2) |
об/мин (сек-1) |
|
Максимальная потребляемая мощность |
N |
625.00 |
кВт |
|
Допускаемый кавитационный запас |
 |
5.50 |
м, не менее |
|
Масса насоса |
m |
1515 |
кг |
|
|
|
|
|
|
Габаритный чертеж насоса |
|
|
|
L |
L1 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
B |
B1 |
H |
H1 |
H2 |
H3 |
h |
A1 |
A2 |
|
1421 |
782 |
710 |
400 |
710 |
450 |
440 |
180 |
1050 |
450 |
1005 |
530 |
400 |
300 |
85 |
630 |
630 |
|
|
A3 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
d |
d1 |
d2 |
d3 |
n |
n1 |
b |
Ру, МПа вх/вых |
Масса,кг |
|
360 |
485 |
445 |
415 |
350 |
335 |
295 |
268 |
200 |
22 |
22 |
35 |
80 |
12 |
12 |
22 |
6/10 |
1515 |
|
|
|
|
Габаритный чертеж
агрегата |
|
|
|
L |
L1 |
l |
l1 |
l2 |
l3 |
B |
B1 |
A |
H |
h |
n |
Двигатель |
Мощность. кВт |
Масса. кг |
Масса агрегата. кг |
|
3255 |
2655 |
250 |
700 |
1400 |
2100 |
1420 |
1005 |
920 |
1835 |
810 |
8 |
ДАЗО4-450Х-4М У |
630 |
2900 |
4830 |
|
3180 |
2810 |
250 |
720 |
1440 |
2160 |
1540 |
1005 |
920 |
1795 |
810 |
8 |
А4-85/43-4 У3 |
630 |
2800 |
4700 |
|
3526 |
2930 |
250 |
800 |
1600 |
2400 |
1540 |
1005 |
920 |
1835 |
810 |
8 |
ДАЗО4-85/49-4 У |
630 |
3325 |
5335 |
|
|
|
|
|
|
|
|
