Насос К65-50-160
|
|
|
 |
Назначение: Консольный насос - центробежный,
консольный, одноступенчатый с
односторонним подводом жидкости к
рабочему колесу, предназначены для
перекачивания чистой воды,
производственно-технического назначения
(кроме морской) с рН 6...9, температурой
от 273 до 358К (от 0 до + 85oС) и от 273
до 378К (от 0 до 105oС), и других
жидкостей, сходных с водой по плотности,
вязкости и химической активности,
содержащих твердые включения размером до
0,2 мм, объемная концентрация которых не
превышает 0,1%.
Уплотнение вала насоса -
одинарное, двойное сальниковое или
одинарное торцовое.
Наибольшее допускаемое избыточное
давление на входе в насос, для
насосов с мягким сальником, 0,35МПа (3,5
кгс/см2), с торцовым уплотнением 0,6 МПа
(6,0 кгс/см2).
Материал деталей проточной части
- серый чугун. |
|
|
|
|
|
|
Типоразмер насоса |
Параметры насоса |
Допуст. кавитац. запас, м, не более |
Частота вращ., с-1 (об/мин) |
Мощность двигля, кВт |
|
Подача, м3/ч |
Напор, м |
|
Насос
К65-50-160 |
25 |
32 |
3,8 |
48(2900) |
5,5 |
|
|
|
|
|
|

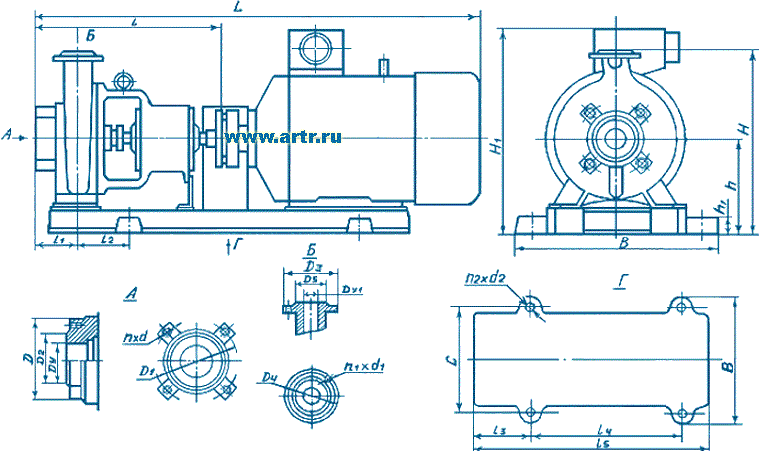

Габаритные
и присоединительные размеры |
|
|
|
|
|
Типоразмер насоса |
Двигатель |
L |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
Н |
Н1 |
h |
h1 |
В |
d2 |
С |
n2 |
Масса насоса, кг |
Масса агрегата, кг |
|
Типоразмер |
Мощ-ть, кВт |
|
К 65-50-160 |
АИР100L2 |
5,5 |
865 |
465 |
80 |
60 |
135 |
480 |
765 |
352 |
338 |
192 |
35 |
397 |
24 |
320 |
4 |
46 |
110 |
|
|
|
|
Типоразмер насоса |
Всасывающий патрубок |
Напорный патрубок |
|
Dу |
D |
D1 |
D2 |
d |
n |
Dу1 |
D3 |
D4 |
D5 |
n1 |
d1 |
|
Насос консольный К65-50-160 |
65 |
180 |
145 |
122 |
М16 |
4 |
50 |
160 |
125 |
102 |
4 |
18 |
|
|
|
|
|
Условное
обозначение насоса соответствует ГОСТ 22247-96
К65-50-160-С-УХЛ4, где:
К - тип насоса (консольный);
65 - номинальный диаметр входного патрубка, мм;
50 - номинальный диаметр выходного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
С - условное обозначение одинарного сальникового
уплотнения вала насоса либо
СД - двойного сальникового уплотнения;
УХЛ - климатическое исполнение;
4 - категория размещения агрегата при
эксплуатации
Тот же насос с обточкой рабочего колеса и
торцовым уплотнением вала насоса имеет
обозначение:
К65-50-160а-5-УХЛ4, где
а - обточка рабочего колеса;
5 - условное обозначение одинарного торцового
уплотнения |
|
|
|
|
