Консольный насос /
Насосы консольные К
Насос К45/30
|
|
|
 |
Назначение и конструкция:
Консольный насос - центробежный,
горизонтальный, консольный, с
сальниковым уплотнением вала.
предназначен для перекачивания воды
(кроме морской) жидкостей с водой по
плотности, вязкости и химической
активности. Материал основных частей -
серый чугун.
Насосы центробежные консольные К
45/30 и агрегаты электронасосные на
их основе предназначены для
перекачивания воды (кроме морской), а
также других
жидкостей, сходных с водой по плотности,
вязкости и химической активности, с
температурой от 263 до 358 К (от
минус 10 до +85° С), рН=6…9, с
содержанием
твердых включений не более 1% по массе и
размером не более 0,2 мм.
Насосы (агрегаты) предназначены
для замены и ремонта аналогичных
насосов (агрегатов), выпускаемых
ранее и другими предприятиями.
Насосы К относятся к видам изделия 1
(восстанавливаемые) по ГОСТ
27.003-90 и выпускаются в
климатическом исполнении У3.1 и Т2 по
ГОСТ 15150-69.
Насосы (агрегаты) не предназначены для
эксплуатации во взрыво- и
пожароопасных помещениях. |
|
|
|
|
|

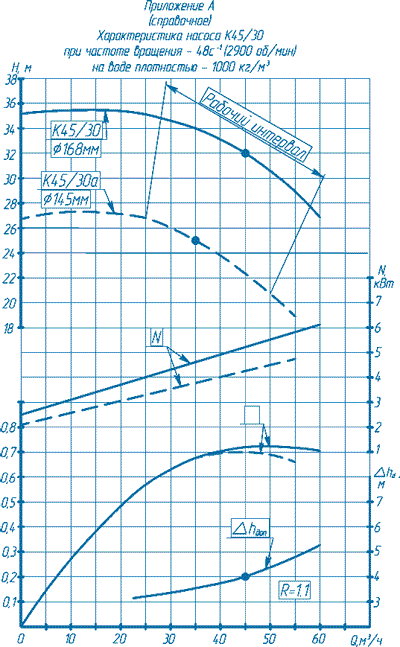

Технические
характеристики насоса К 45/30
|
|
Марка агрегата |
Подача, м3/час |
Напор, м |
Частота
вращения, об/мин |
Потребляемая мощность,
кВт |
Допускаемый
кавитационный запас,
м |
|
К45/30 |
45 |
32.00 |
2900 |
7.50 |
4.00 |
|
|
Давление на
входе в насос, мПа (кгс/см2) не более:
0,25 (2,5) |
|
|
|
|
|
|

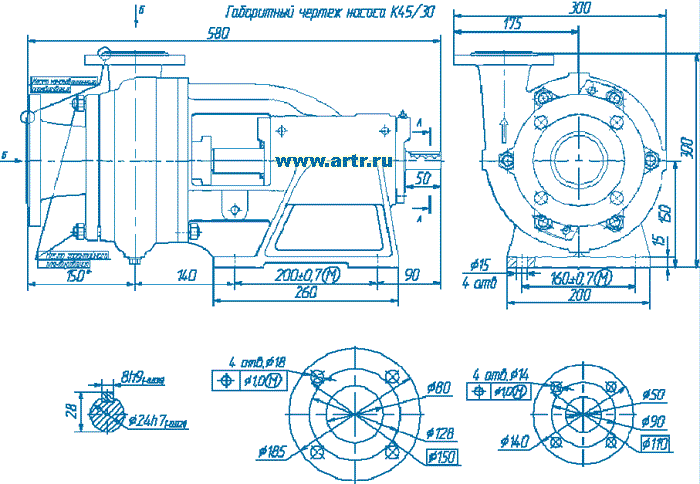

Габаритные и
присоединительные размеры
насос
К 45/30 |
|
|
|
 |
|
|
|
|
|

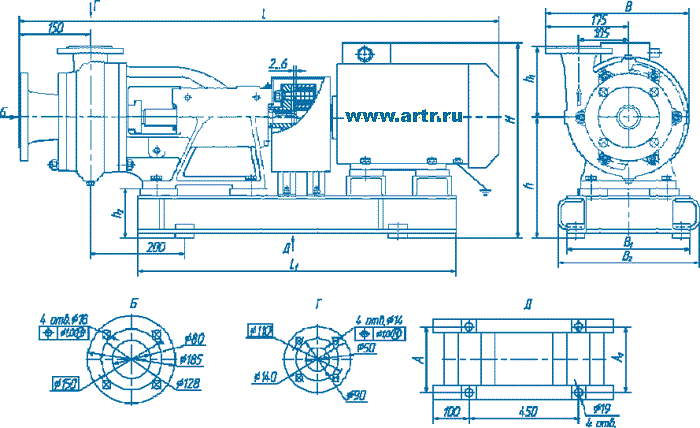

Габаритные и
присоединительные размеры
насосный агрегат К45/30 |
|
|
|
 |
|
Размеры в мм |
|
Типоразмер насоса |
Двигатель |
L |
L1 |
A |
A1 |
h |
h1 |
h2 |
B |
B1 |
B2 |
H |
Масса, кг |
|
типоразмер |
мощность, кВт |
|
К45/30 |
АИР 112М2 УЗ |
7,5 |
1015 |
675 |
225 |
225 |
225 |
150 |
105 |
300 |
260 |
300 |
415 |
128 |
|
5АМ 112М2 УЗ |
1065 |
425 |
145 |
|
А 112М2
УЗ |
1090 |
455 |
158 |
|
АИРМ 112М2 УЗ |
1020 |
428 |
137 |
|
К45/30* |
АИР 112М2 УЗ |
1015 |
670 |
250 |
290-320 |
215 |
150 |
65 |
360 |
360 |
375 |
129 |
|
5АМ 112М2 УЗ |
1065 |
385 |
146 |
|
А 112М2
УЗ |
1090 |
415 |
159 |
|
АИРМ 112М2 УЗ |
1020 |
388 |
138 |
|
|
*По требованию заказчика |
|
|
|
|
|
Устройство и
принцип работы
агрегат насосный К 45/30 |
|
|
|
Насос типа К – центробежный,
горизонтальный, консольный, с сальниковым уплотнением
вала. Корпус насоса крепится к фланцу опорного
кронштейна. В корпусе насоса выполнен спиральный отвод.
Рабочее колесо – одностороннего входа, закрытого типа.
Подвод жидкости к рабочему колесу осевой. Напорный
патрубок выполнен в корпусе насоса и расположен в одной
плоскости с осью вращения и входным патрубком. Ротор
насоса приводится во вращение электродвигателем через
соединительную муфту. Опорами ротора служат один
радиально-упорный и один радиальный шарикоподшипники,
установленные в кронштейне. Подшипники смазываются
консистентной смазкой ЛИТОЛ 24 ГОСТ 21150-87.
Направление вращения ротора – по часовой стрелке, если
смотреть со стороны привода. В верхней части корпуса
имеется отверстие, закрытое пробкой, для выпуска
воздуха. В нижней части корпуса насоса имеется
отверстие, закрытое пробкой, для слива остатков жидкости
при остановке насоса на длительное время. В кронштейне
имеется отверстие, предназначенное для отвода утечки
жидкости через сальник. Присоединительные размеры
фланцев – по ГОСТ 12815-80. |
|
|
|
 |
|
|
|
 |
|
|
|
|
|
Структура
условного обозначения насосного агрегата |
|
|
Условное обозначение насоса
(агрегата) при заказе:
Насос (агрегат) К 45/30 У3.1
где К - консольный
45 – подача, м3/ч
30 – напор, м
У3.1 – климатическое исполнение и категория размещения.
При поставке насоса с одним из вариантов рабочих колес
по внешнему
диаметру, добавляется индекс:
«м» - увеличенный диаметр;
«а» - уменьшенный для работы в средней части поля Q-Н;
«б» - уменьшенный для работы в нижней части поля. |
|
|
