Компенсатор U-Flex
Сейсмические компенсаторы, для линий водоснабжения и систем пожарной безопасности.

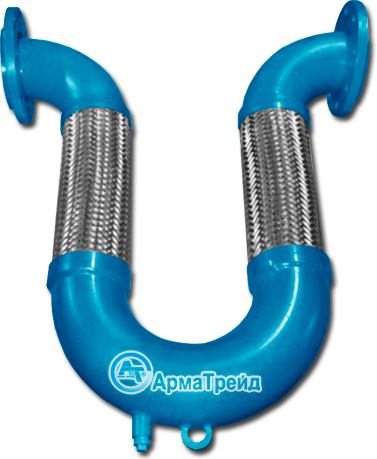

Компенсатор U-Flex     Металлические сильфонные компенсаторы U-Flex, группы компенсирующих устройств Omega Flex с сильфоном и оплеткой из нержавеющей стали, разработаны для применения на дилатационных переходах водопроводных и противопожарных систем, магистралей, туннелей, в жилых, офисных и производственных комплексах. Установка сейсмических вставок, с применением дилатационных компенсаторов U-Flex помогает свести к минимуму опасность повреждения трубопровода, в результате землетрясений или оседания грунта. Схема работы компенсатора позволяет поглощать не только осевые смещения, но и горизонтальные, вертикальные и диагональные сдвиги. Во время сейсмической активности, изделие изгибается в необходимых направлениях, поглощая смещения и колебательные движения различных элементов конструкции, что, позволяет этим элементам двигаться независимо друг от друга, не разрушая трубопроводную линию. По сравнению с обычными гибкими вставками, они занимают значительно меньше места по длине и являются более экономичными. Благодаря исключительной гибкости устройства, оно оказывает меньшее давление на опоры трубопровода, чем обычный сильфонный компенсатор. Гибкие элементы изделия сгибаются прежде, чем возникают значительные нагрузки на неподвижные опоры, прикрепленные к зданию.
   В зависимости от исполнения, гибкие вставки U-Flex могут использоваться для транспортировки холодной воды, горячей воды и пара, некоторых типов газа, нефтепродуктов, химических веществ не агрессивных к материалам компенсатора. Испытание изделий проводилось в достаточно жестких условиях, однако их применение, не рекомендуется в местах, где выход устройства из строя может привести к травмам или удушью. В опасных местах необходимо устанавливать сдвиговые или карданные компенсаторы.
   В процессе работы над методами защиты зданий в районах с высокой сейсмической активности и обеспечения работоспособности пожарных систем, была отмечена высокая эффективность применения компенсационных соединений на основе шлангов из гофрированной нержавеющей стали, в результате чего, был сконструирован компенсатор U-Flex. Устройства данного типа позволяют обеспечить транспортировку проводимой среды в условиях опасности смещения полов, стен, потолков, а так же, удается изолировать систему находящуюся в здании, от воздействия внешних факторов. Кроме того, гибкие соединения, основанные на применении нержавеющего сильфона, имеют ряд преимуществ при транспортировке жидкостей и газов с температурой и давлением находящихся вне диапазона работы резиновых компенсаторов.

Области применения:
- Линии пожарной безопасности;
- Места дилатацонных переходов;
- Промышленные трубопроводные системы;
- Трубопроводные линии, проложенные в туннелях;
- Водостоки мостов и транспортных развязок
.


Компенсаторы U-Flex изготавливаются под заказ, в соответствии с согласованным вариантом исполнения!

Варианты исполнения

Номинальный диаметр От DN15 (1/2”) до DN200 (8”)
Рабочее давление До 16 бар. (в зависимости от исполнения)
Рабочая температура Зависит от применяемых материалов. Компенсаторы могут быть изготовлены на различные диапазоны температур, в пределах от -80°C до +600°C
Типы присоединительных элементов Свободные фланцы, Фитинги под приварку, Грувлочные соединения (с желобом для установки соединительных муфт)

Применение свободных фланцев с обеих сторон упрощает монтаж в ограниченном пространстве, что особенно важно на больших диаметрах изделий, сильфоны которых имеют достаточно большую длину. Такая конструкция позволяет произвести поворот устройства на любой угол, чтобы избежать контакта с расположенными рядом трубопроводами или воздуховодами.

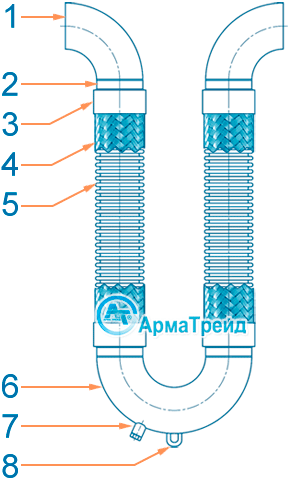

Компенсатор U-Flex, типового исполнения.

Кол-во Наименование элемента Материал исполнения
1 2 Присоединительный патрубок 90° St 37.2
2 4 Удлинитель St 37.2
3 4 Кольцо оплетки AISI 304
4 2 Оплетка AISI 304
5 2 Сильфон AISI 316 L
6 1 Колено 18 St 37.2
7 1 Сливная пробка St 37.2
8 1 Петля для фиксации положения компенсатора St 37.2
При необходимости, все элементы могут быть изготовлены из нержавеющей стали.

   Сейсмическая вставка U-Flex включает в себя два гибких участка, состоящих из нержавеющих сильфонов, защищенных металлической оплеткой. Гибкие элементы соединяются коленом, а их окончания оснащаются присоединительными патрубками. Фитинги располагаются таким образом, что оба конца изделия находились на одной оси. Для удаления из системы воздуха или жидкости, на внешней стороне колена расположена сливная пробка. В центральной части колена установлена петля для фиксации компенсатора в рабочем положении, под необходимым углом.

   При выборе типа и материала исполнения фитингов, необходимо учитывать, что они должны быть совместимы с материалом труб, используемым оборудованием и присоединительной арматурой трубопровода.

   Для эксплуатации в системах с высоким давлением и скоростью движения проводимой среды, применяется специальная двойная оплётка сильфона. Для транспортировки агрессивных сред или эксплуатации при высоких температурах, изделие может быть изготовлено, полностью из нержавеющей стали.



Варианты исполнения присоединительных элементов компенсаторов

Приварной фланец Свободный фланец Патрубки под приварку Патрубки с внешней
трубной резьбой
Фитинги с желобом
для безсварного
муфтового соединения

Виды компенсируемых смещений трубопровода
Наименование Сжатие
(mm)
Растяжение
(mm)
Смещение вертикальное Y
(mm)
Смещение диагональное Z (mm) Смещение горизонтальное X
(mm)
HF 552...-100 25 25 -50/+50 -50/+50 -50/+50
HF 552...-200 50 50 -100/+100 -100/+100 -100/+100
HF 552...-400 100 100 -200/+200 -200/+200 -200/+200

   Гибкие соединения U-flex способны работать на смещение, в любом направлении. Но компенсирующий элемент, на основе металлического сильфона, не должен подвергаться осевому сжатию или воздействию крутящего момента. При сжатии сильфона, эффективность работы покрывающей его оплетки снижается. В таком положении она не способна создать необходимого усилия, обеспечивающего работу изделия при максимально допустимых нагрузках. А воздействие на компенсирующий элемент крутящего момента, подвергает его излишнему давлению, что приводит к преждевременному износу. Поэтому при проведении расчетов и монтажных работ необходимо учитывать, что возможность осевого сжатия должна быть сведена к минимуму.



Фланцевые компенсаторы U-Flex

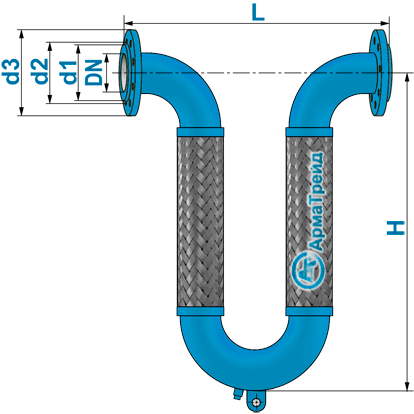

Фланцевый компенсатор U-Flex AT HF 5511 UF

ВНИМАНИЕ! Указанные размеры носят справочный характер,
и могут отличаться, в зависимости от исполнения изделия.

DN d1 d2 d3 HF5511-100...UF
Комп.сп. X/Y/Z: -50/+50
HF5511-200...UF
Комп.сп. X/Y/Z: -100/+100
HF5511-400...UF
Комп.сп. X/Y/Z: -200/+200

U-Flex AT HF 5511

15 47 65 95 HF5511-100-15UF HF5511-200-15UF HF5511-400-15UF
20 58 75 105 HF5511-100-20UF HF5511-200-20UF HF5511-400-20UF

25

68 85 115

HF5511-100-25UF

HF5511-200-25UF

HF5511-400-25UF

32

78 100 135

HF5511-100-32UF

HF5511-200-32UF

HF5511-400-32UF

40

88 110 145

HF5511-100-40UF

HF5511-200-40UF

HF5511-400-40UF

50

102 125 160

HF5511-100-50UF

HF5511-200-50UF

HF5511-400-50UF

65

122 145 180

HF5511-100-65UF

HF5511-200-65UF

HF5511-400-65UF

80

133 160 195

HF5511-100-80UF

HF5511-200-80UF

HF5511-400-80UF

100

158 180 215

HF5511-100-100UF

HF5511-200-100UF

HF5511-400-100UF

125

184 210 245

HF5511-100-125UF

HF5511-200-125UF

HF5511-400-125UF

150

212 240 280

HF5511-100-150UF

HF5511-200-150UF

HF5511-400-150UF

200

268 295 335

HF5511-100-200UF

HF5511-200-200UF

HF5511-400-200UF




Компенсатор U-Flex с патрубками под приварку

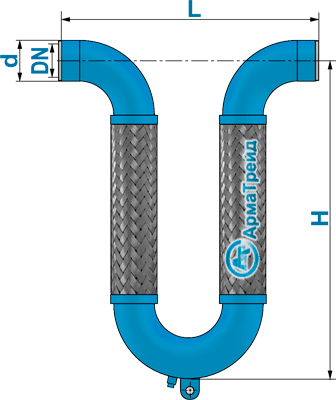

Компенсатор U-Flex AT HF 5512 UK с патрубками под приварку

ВНИМАНИЕ! Указанные размеры носят справочный характер,
и могут отличаться, в зависимости от исполнения изделия.

DN d HF5512-100...UK
Комп.сп. X/Y/Z: -50/+50
HF5512-200...UK
Комп.сп. X/Y/Z: -100/+100
HF5512-400...UK
Комп.сп. X/Y/Z: -200/+200

U-Flex AT HF 5512

15 21 HF5512-100-15UK HF5512-200-15UK HF5512-400-15UK
20 27 HF5512-100-20UK HF5512-200-20UK HF5512-400-20UK

25

33,7

HF5512-100-25UK

HF5512-200-25UK

HF5512-400-25UK

32

42,4

HF5512-100-32UK

HF5512-200-32UK

HF5512-400-32UK

40

48,3

HF5512-100-40UK

HF5512-200-40UK

HF5512-400-40UK

50

60,3

HF5512-100-50UK

HF5512-200-50UK

HF5512-400-50UK

65

76,1

HF5512-100-65UK

HF5512-200-65UK

HF5512-400-65UK

80

88,9

HF5512-100-80UK

HF5512-200-80UK

HF5512-400-80UK

100

114,3

HF5512-100-100UK

HF5512-200-100UK

HF5512-400-100UK

125

139,7

HF5512-100-125UK

HF5512-200-125UK

HF5512-400-125UK

150

168,3

HF5512-100-150UK

HF5512-200-150UK

HF5512-400-150UK

200

219,1

HF5512-100-200UK

HF5512-200-200UK

HF5512-400-200UK




Компенсатор U-Flex муфтовый с грувлочным соединением

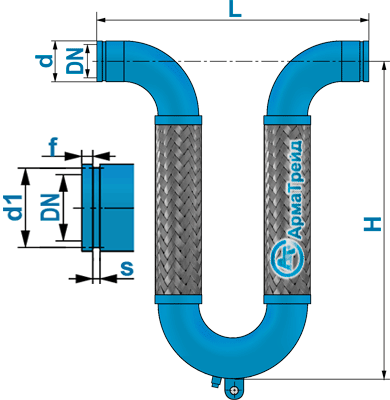

Компенсатор U-Flex AT HF 5513 UY муфтовый (с желобом для безсварного муфтового соединения)

ВНИМАНИЕ! Указанные размеры носят справочный характер,
и могут отличаться, в зависимости от исполнения изделия.

DN d d1 f s HF5513-100...UY
Комп.сп. X/Y/Z: -50/+50
HF5513-200...UY
Комп.сп. X/Y/Z: -100/+100
HF5513-400...UY
Комп.сп. X/Y/Z: -200/+200

Компенсатор U-Flex AT HF 5513 UY

25

33,7 30,23 15,88 7,95

HF5513-100-25UY

HF5513-200-25UY

HF5513-400-25UY

32

42,4 38,95 15,88 7,95

HF5513-100-32UY

HF5513-200-32UY

HF5513-400-32UY

40

48,3 45,09 15,88 7,95

HF5513-100-40UY

HF5513-200-40UY

HF5513-400-40UY

50

60,3 57,15 15,88 7,95

HF5513-100-50UY

HF5513-200-50UY

HF5513-400-50UY

65

76,1 69,09 15,88 7,95

HF5513-100-65UY

HF5513-200-65UY

HF5513-400-65UY

80

88,9 84,94 15,88 7,95

HF5513-100-80UY

HF5513-200-80UY

HF5513-400-80UY

100

114,3 110,08 15,88 9,53

HF5513-100-100UY

HF5513-200-100UY

HF5513-400-100UY

125

139,7 135,2 15,88 9,53

HF5513-100-125UY

HF5513-200-125UY

HF5513-400-125UY

150

168,3 160,6 15,88 9,53

HF5513-100-150UY

HF5513-200-150UY

HF5513-400-150UY

200

219,1 214,5 15,88 9,53

HF5513-100-200UY

HF5513-200-200UY

HF5513-400-200UY



     Компенсаторы U-Flex с желобом для безсварного соединения могут быть установлены на трубопровод при помощи различных присоединительных элементов, таких как: муфты для безсварного соединения труб, или фланцы, не требующие приварки.

     Такие виды соединений незаменимы при монтаже трубопроводов и систем пожаротушения на пожароопасных объектах, не позволяющих проводить сварочные работы, а также при прокладке временных трубопроводных систем для транспортировки жидкостей или обеспечения пожарной безопасности.

Корпус изготовлен из высокопрочного чугуна с шаровидным графитом - GGG 40.3. Болты и гайки - оцинкованная углеродистая сталь. Температурный диапазон -34/+150°C. Прокладка - EPDM (Силикон или Нитрил по заказу).

Материал прокладки Диапазон температур Области применения
EPDM -34°С +150°С Холодная и горячая вода.
Не предназначен для нефтепродуктов, разбавленных кислот и щелочных солей!
Силикон  -40°С +177°С   Питьевая вода, горячая вода.
Допускается применение при высокой температуре окружающей среды и для транспортировки некоторых видов высокотемпературных химических веществ.
Нитрил -29°С +82°С   Масло, нефть-газ, минеральное масло, растительное масло.
Горячая вода с температурой не превышающей 65°С.

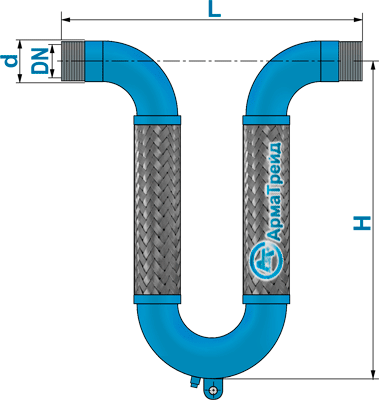

Компенсатор U-Flex с резьбовым соединением



Компенсатор U-Flex AT HF 552... V Threaded end с резьбовым соединением

ВНИМАНИЕ! Указанные размеры носят справочный характер,
и могут отличаться, в зависимости от исполнения изделия.

Наименование Номинальный
диаметр
Компенсирующая
способность
X/Y/Z
d
(mm)
Длинна
резьбы

HF 551...-100-15 U DN 15 -50/+50 20,956 22mm
HF 551...-100-20 U DN 20 -50/+50 26,442 22mm

HF 551...-100-25 U

DN 25

-50/+50 33,25 22mm

HF 551...-100-32 U

DN 32

-50/+50 41,912 25mm

HF 551...-100-40 U

DN 40

-50/+50 47,805 25mm

HF 551...-200-15 U DN 15 -100/+100 20,956 22mm
HF 551...-200-20 U DN 20 -100/+100 26,442 22mm

HF 551...-200-25 U

DN 25

-100/+100 33,25 22mm

HF 551...-200-32 U

DN 32

-100/+100 41,912 25mm

HF 551...-200-40 U

DN 40

-100/+100 47,805 25mm

HF 551...-400-15 U DN 15 -200/+200 20,956 22mm
HF 551...-400-20 U DN 20 -200/+200 26,442 22mm

HF 551...-400-25 U

DN 25

-200/+200 33,25 22mm

HF 551...-400-32 U

DN 32

-200/+200 41,912 25mm

HF 551...-400-40 U

DN 40

-200/+200 47,805 25mm



Применение компенсаторов U-Flex

   Системы водоснабжения и пожаротушения, расположенные в местах, с высокой сейсмической активностью, либо в районах, где разработка месторождений ведется путем подрыва горных пород, подвержены целому ряду нагрузок, действующих одновременно в нескольких направлениях. Поэтому такие трубопроводные системы, требуют наличия гибких соединений, способных компенсировать возникающие смещения, присоединенных к ним концов трубопровода. Компенсирующее устройство, должно обладать способностью работать в любом направлении, чтобы эффективно компенсировать беспорядочные движения, характерные для землетрясений.

   Одним из способ решения данной проблемы, являются компенсаторы U-Flex для сейсмических зон. Конструкция изделия позволяет размещать его на стенах, потолках, практически в любом положении. Компенсатор U-Flex отличается простотой конструкции и широким диапазоном применения, благодаря чему, получил широкое распространение на трубопроводах малых диаметров. Высокие показатели компенсирующей способности изделия, позволяют линии изгибаться, сохраняя целостность соединений. Величина сжатия и растяжения зависит от длинны гибкого элемента, его диаметра и строительной длинны. Высоких показателей, гибкая сейсмовставка достигает благодаря большому количеству гофр на каждом сильфоне. Но такое решение целесообразно только на малых диаметрах до 200мм. У сильфонов больших диаметров, радиус изгиба слишком велик и конструкция требует много свободного места.

   Сейсмическое соединение трубопровода U-Flex в стандартном исполнение позволяет компенсировать движения в диапазоне ±100мм. Для решения других задач, разработаны конструкции способные работать в диапазонах ±200мм. Для регионов с невысокой сейсмической активностью, а также для проектов с низкой вероятностью возникновения разрушающих факторов, разработан более компактный и дешевый вариант с компенсирующей способностью ±50мм, но следует помнить что никакая экономия не может оправдать риска, связанного с недостаточной эффективности устройства, в случае возникновения неучтенных расчетами нагрузок.

   Многие здания разделены дилатационными переходами стен и полов. При землетрясении две смежные части резонируют относительно друг друга. Величина сдвига по горизонтали в некоторых случаях может достигать ±100мм. Вертикальные движения при этом, как правило имеют меньшие величины. Для того, чтобы компенсировать сейсмические движения такого рода, возможно применение компенсаторов U-образной формы.

   В качестве монтажных элементов, в типовом варианте применяются поворотные фланцы из углеродистой стали с обеих сторон, позволяющие во время монтажа, произвести поворот изделия под необходимым углом. По заказу клиента могут быть установлены фитинги под приварку, резьбовые или грувлочные соединения с желобом для установки соединительных муфт.




Способы размещения



     В зависимости от условий эксплуатации и спектра поставленных задач, для решения которых устанавливается сейсмическое соединение, компенсаторы U-Flex могут быть установлены в нейтральном, предварительно сжатом или предварительно расширенном положении, в соответствии с требованиями проектной и технической документации.

   Монтажное положение выбирается в соответствии с рекомендациями завода производителя, условиями эксплуатации и типом транспортируемой среды. Выбранное положение должно обеспечивать возможность нормального функционирования устройства и отсутствие рисков повреждения компенсатора другими элементами конструкции, при работе устройства на сжатие и растяжение по всех направлениях. При установке на трубопровод, предназначенный для транспортировки пара, сейсмовставка должна быть установлена в горизонтальном положении, а колено не должно находится ниже присоединительных патрубков, чтобы предотвратить накопление конденсата.

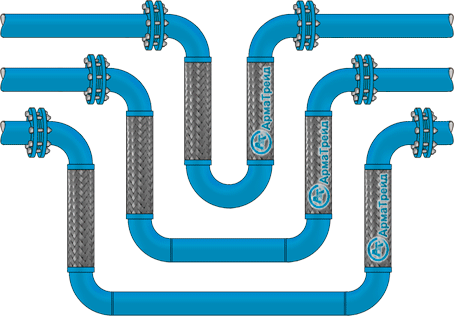

   Если магистраль состоит из нескольких трубопроводов расположенных в одной плоскости, то компоновка может быть осуществлена по типовому принципу, так как показано на рисунке. К примеру, такой способ позволяет компактно разместить компенсаторы для систем пожаротушения, в закрытых каналах и вдоль стен производственных помещений. Приведенная компоновка не является единственно возможной. Способ размещения может быть вертикальным, горизонтальным, диагональным, в зависимости от варианта размещения трубопровода, и наличия пространства необходимого для работы компенсатора.


   Компенсатор должен быть зафиксирован с обеих сторон дилатационного перехода на неподвижных опорах, для того, чтобы исключить движение по оси, сверх допустимых значений.

   Если сейсмическое соединение U-Flex устанавливается между двух отдельно стоящих зданий, расположение неподвижных опор зависит от пространства между строений и жесткости трубы. Компенсатор может быть расположен между двух неподвижных опор, установленных в каждом здании, или между неподвижной и скользящей опорой, если это предусмотрено проектом. В любом случае, расстояние от опоры до компенсатора не должно превышать 1-1,5 диаметра трубопровода.

   Если гибкие соединения устанавливаются только для компенсации осевых перемещений, допускается установка неподвижной опоры с одной стороны и скользящих опор с другой. Но при этом, за скользящими опорами должна находится неподвижная, не позволяющая изменяться длине трубопровода сверх допустимых значений, превышающих компенсирующую способность изделия.

     После завершения монтажа трубопровода, все участки оснащенные компенсаторами, должны проходить обязательный тест при рабочих давлениях, с целью выявления недостатков допущенных во время установки.

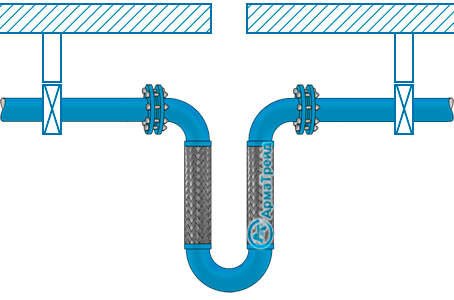

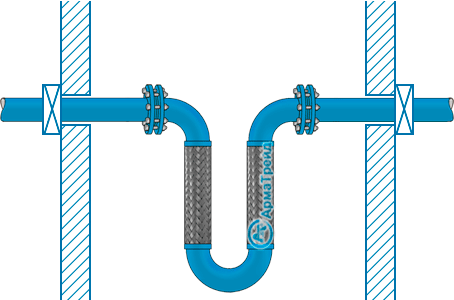

Типовой способ установки компенсатора, позволяющий компенсировать сейсмические движения во всех направлениях.

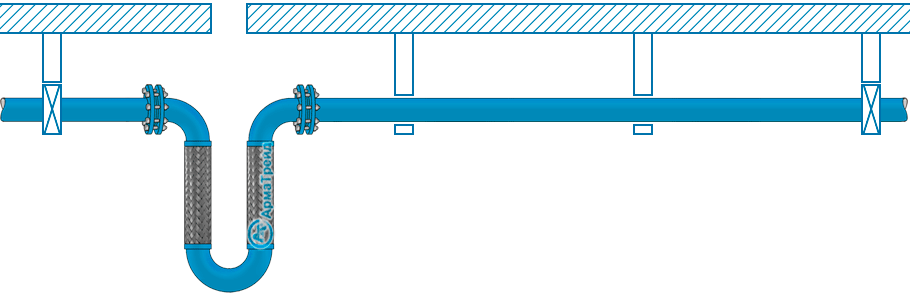

Компенсатор для систем пожаротушения установленный между двух зданий. Такая схема, также позволяет компенсировать сейсмические движения в любой плоскости.


Вариант установки позволяющий компенсировать не только сейсмические изменения. но и осевое расширение трубопровода.
