ПГВУ 242-86

ПГВУ 242   Компенсатор ПГВУ 242-86 оснащен одной линзой и предназначен для обеспечения компенсации температурных изменений газопроводов и воздухопроводов в осевом направлении. Однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов, проектные организации могут просчитать по специальной формуле, указанной в технической документации завода производителя. Изделие применяется в трубопроводах с неагрессивными и малоагрессивными средами, с избыточным давлением до 1500 мм вод. столба (0,015 МПа) и температурной среды от минус 10 °С до плюс 425°С. Благодаря простой конструкции и хорошо отработанным методам производства, готовые изделия получают следующие преимущества: цена на компенсатор ПГВУ 242-86 остается невысокой и обеспечивает его конкурентноспособность; различные типы исполнения позволяют применять их практически на всех типах газовоздуховодов; изделие не требует обслуживания.

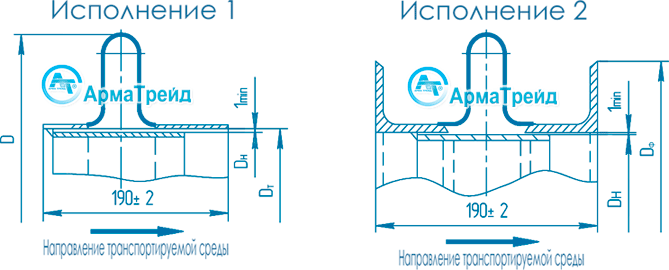

    Круглый однолинзовый компенсатор ПГВУ 242-86 изготавливается в двух исполнениях:
Первое исполнение - предусматривает наличие присоединительных патрубков под приварку. Сварное крепление обеспечивает жесткую фиксацию и герметичное присоединение компенсатора к трубопроводу путем сваривания конца трубопровода с концевыми деталями компенсатора.
Второе исполнение - оснащается специальными присоединительными фланцами, для крепление компенсатора к ответным фланцам трубопровода. Такой тип монтажа позволяет обеспечить разъемное соединение элементов трубопровода и быструю замену изделия или повторное его использование после проведения ремонта трубопровода. Для обеспечения герметичности соединения требуется установка межфланцевого уплотнения и периодический контроль за его состоянием.



Компенсатор однолинзовый ПГВУ-242-86

ПГВУ 242-86

Обозначение

компенсаторов

Размеры, мм

Компенсирующая

способность, мм

Жесткость линз компенсатора, кгс/мм

Масса, кг
исп. 1

Масса, кг
исп. 2

Dу

D

Dф

06ПГВУ-242-86

450*

644

478

480













±18











27

11



07ПГВУ-242-86

500*

696

530

542



30

16



08ПГВУ-242-86

600*

795

630

642



35

19



09ПГВУ-242-86

700

886

720

732



39

21



10ПГВУ-242-86

800

986

820

832



44

24



11ПГВУ-242-86

900

1086

920

932



49

27



12ПГВУ-242-86

1000

1186

1020

1032



54

30



13ПГВУ-242-86

1100

1286

1120

1132

1248

59

33

61

14ПГВУ-242-86

1200

1386

1220

1232

1348

64

35

66

15ПГВУ-242-86

1300

1486

1320

1332

1448

69

38

72

16ПГВУ-242-86

1400

1586

1420

1432

1548

74

42

77

17ПГВУ-242-86

1600

1786

1620

1632

1748























±19























84

48

87

18ПГВУ-242-86

1800

1986

1820

1832

1948

94

53

98

19ПГВУ-242-86

2000

2186

2020

2032

2148

104

59

109

20ПГВУ-242-86

2200

2386

2220

2232

2348

114

65

119

21ПГВУ-242-86

2400

2586

2420

2432

2548

123

71

130

22ПГВУ-242-86

2800

2986

2820

2832

2948

143

83

151

23ПГВУ-242-86

3200

3386

3220

3232

3348

163

95

172

24ПГВУ-242-86

3400

3586

3420

3432

3548

173

100

182

25ПГВУ-242-86

3600

3786

3620

3632

3748

183

106

193

26ПГВУ-242-86

3800

3986

3820

3832

3948

193

112

203

27ПГВУ-242-86

3950

4136

3970

3982

4098

200

116

211

28ПГВУ-242-86

4000

4186

4020

4032

4148

203

118

213

29ПГВУ-242-86

4200

4386

4220

4232

4348

213

123

225

30ПГВУ-242-86

4400

4586

4420

4432

4548

223

129

235

31ПГВУ-242-86

4500

4686

4520

4532

4648

228

132

240

32ПГВУ-242-86

4600

4786

4620

4632

4748

333

135

246

33ПГВУ-242-86

4800

4986

4820

4832

4948

243

141

256

34ПГВУ-242-86

5000

5186

5020

5032

5148

253

147

266

35ПГВУ-242-86

5200

5386

5220

5232

5348

263

153

277

36ПГВУ-242-86

5400

5586

5420

5432

5548

272

158

286

37ПГВУ-242-86

5600

5786

5620

5632

5748

282

164

298

38ПГВУ-242-86

5800

5986

5820

5832

5948

292

169

309

39ПГВУ-242-86

6000

6186

6020

6032

6148

302

176

319

* ВНИМАНИЕ! Размеры даны условно, в процессе модернизации размеры могут меняться!


   В зависимости от назначения и исполнения устройства, при изготовлении компенсаторов могут быть использованы следующие материалы:
для линз - сталь 10 по ГОСТ 16523-89 (допускается замена на стали: 08, 15 и 08кп);
для листов - СтЗспб по ГОСТ 14637-89;
для профильного проката (уголков) - по ГОСТ 535-88.
   Для элементов компенсатора может применяться сталь 20K-II по ГОСТ 5520-77. При установке изделий в районах с температурой ниже минус 40С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89. При изготовлении изделий на газопроводы уходящих газов котлов работающих на твердых топливах с высокоабразивной золой применяются стали 16ГС-7 или 14ХГС по ГОСТ 19281-89.  Условия установки и эксплуатации компенсаторов требующих замены используемых материалов, в зависимости от температуры и агрессивности проводимой и окружающей среды, согласовываются с заказчиком дополнительно и отражаются в условном обозначении изделия.
   Различные требования к свойствам изделия предъявляются в соответствии с климатическими особенностями в которых ведется строительство трубопровода и предполагается его эксплуатация. Компенсаторы ПГВУ могут быть изготовлены из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К.
   Сборка элементов изделия может производиться ручной дуговой сваркой (РДС), а также автоматическая или полуавтоматическая сварка в углекислом газе.
