ПГВУ 242
ПГВУ 242

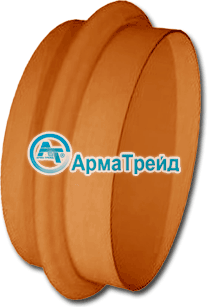

   Круглый однолинзовый компенсатор ПГВУ 242 (ПГВУ 242-76, ПГВУ 242-86, ПГВУ 242-92) предназначен для компенсации температурных изменений газопроводов и воздухопроводов. Устройство изготавливается в двух вариантах исполнения: исполнение 1 - без фланца, с патрубками под приварку; исполнение 2 - с фланцем из равнобоких уголков. У ПГВУ 242, исполнение-2 предусмотрено только для компенсаторов с внутренним условным диаметром не менее 1100мм.
   Изделия разработаны для применения в неагрессивных и малоагрессивных средах с избыточным давлением до 1500 мм вод. столба (0,015 МПа) и температурной среды от минус 10 °С до плюс 425°С. При этом на производстве проводятся работы по усовершенствованию конструкции, с целью сокращения металлоемкости, снижения трудозатрат при изготовлении и повышения компенсирующей способности изделий. Благодаря этому, наибольшая компенсирующая способность однолинзового круглого компенсатора составляет 18мм, двухлинзового 36мм, трехлинзового 54мм, четырехлинзового 72мм при работе линзы только на сжатие без предварительной холодной растяжки.
Однолинзовый компенсатор ПГВУ 242 сконструирован для работы в осевом направлении, однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов, проектные организации могут просчитать по специальной формуле, указанной в технической документации завода производителя.
   Благодаря простой конструкции и хорошо отработанным методам производства, готовые изделия получают следующие преимущества: цена на компенсатор ПГВУ 242 остается невысокой и обеспечивает его конкурентоспособность; различные типы исполнения позволяют применять их практически на всех типах газовоздуховодов; изделие не требует обслуживания.



Компенсатор однолинзовый ПГВУ 242-76

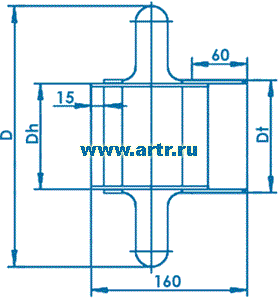

Компенсатор однолинзовый ПГВУ приварной

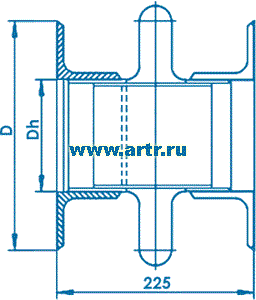

Компенсатор однолинзовый ПГВУ фланцевый

ПГВУ 242-76 приварной ПГВУ 242-76 фланцевый
Обозначение компенсаторов Проход условный, Dу Размеры, мм Масса, кг Жесткость компенсатора, Rk, кгс Компенсирующая способность, мм
Давление до 400мм в. ст. (до 0,004 МПа) Давление от 400 до 1500мм в. ст. (от 0,004 до 0,015 МПа)
D Исполнение 1 Исполнение 2 до 200 0С 200-300 0С до 400 0С до 200 0С 200-300 0С до 400 0С

01 ПГВУ 242-76

200

382

219

230

-

6,02

-

206

±12

±10

±12

±11

±9

±11

02 ПГВУ 242-76

250

436

273

284

-

7,43

-

236

03 ПГВУ 242-76

300

488

325

336

-

8,77

-

268

04 ПГВУ 242-76

350

540

377

388

-

10,07

-

298

05 ПГВУ 242-76

400

589

426

437

-

11,37

-

317

06 ПГВУ 242-76

450

641

478

489

-

12,67

-

357

07 ПГВУ 242-76

500

693

530

541

-

14,00

-

388

08 ПГВУ 242-76

600

793

630

641

-

16,57

-

447

±14

±12

±14

±13

±11

±13

09 ПГВУ 242-76

700

883

720

731

-

18,86

-

487

10 ПГВУ 242-76

800

983

820

831

-

21,43

-

558

11 ПГВУ 242-76

900

1083

920

931

-

24,00

-

616

12 ПГВУ 242-76

1000

1183

1020

1031

-

26,56

-

677

13 ПГВУ 242-76

1100

1283

1120

1131

1257

29,12

69,92

733

14 ПГВУ 242-76

1200

1383

1220

1231

1357

31,69

76,00

794

15 ПГВУ 242-76

1300

1483

1320

1331

1457

34,25

82,03

851

16 ПГВУ 242-76

1400

1583

1420

1431

1557

36,80

88,10

909

17 ПГВУ 242-76

1600

1783

1620

1631

1757

41,94

100,22

1031

18 ПГВУ 242-76

1800

1983

1820

1831

1957

47,07

112,34

1142

19 ПГВУ 242-76

2000

2183

2020

2031

2157

52,20

124,42

1262

20 ПГВУ 242-76

2200

2383

2220

2231

2357

57,31

136,55

1382

21 ПГВУ 242-76

2400

2583

2420

2431

2557

62,44

148,66

1496

22 ПГВУ 242-76

2800

2983

2820

2831

2957

72,69

172,89

1743

±18 ±15 ±18 ±17 ±14 ±17

23 ПГВУ 242-76

3200

3383

3220

3231

3357

82,95

197,14

1957

24 ПГВУ 242-76

3400

3583

3420

3431

3557

88,08

209,25

2082

25 ПГВУ 242-76

3600

3783

3620

3631

3757

93,20

221,34

2209

26 ПГВУ 242-76

3800

3983

3820

3831

3957

98,34

233,45

2319

27 ПГВУ 242-76

3950

4133

3970

3981

4107

102,18

242,55

2392

28 ПГВУ 242-76

4000

4183

4020

4031

4157

103,47

245,59

2434

29 ПГВУ 242-76

4200

4383

4220

4231

4357

108,59

257,70

2553

30 ПГВУ 242-76

4400

4583

4420

4431

4557

113,71

269,81

2661

31 ПГВУ 242-76

4500

4683

4520

4531

4657

116,28

275,87

2735

32 ПГВУ 242-76

4600

4783

4620

4631

4757

118,83

281,92

2802

33 ПГВУ 242-76

4800

4983

4820

4831

4957

123,97

294,06

2901

34 ПГВУ 242-76

5000

5183

5020

5031

5157

129,11

306,22

3003

35 ПГВУ 242-76

5200

5383

5220

5231

5357

134,23

318,26

3124

36 ПГВУ 242-76

5400

5583

5420

5431

5557

139,35

330,37

3298

37 ПГВУ 242-76

5600

5783

5620

5631

5757

144,49

342,49

3361

38 ПГВУ 242-76

5800

5983

5820

5831

5957

149,61

354,62

3475

39 ПГВУ 242-76

6000

6183

6020

6031

6157

154,73

366,73

3593

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!



Компенсатор однолинзовый ПГВУ 242-86

ПГВУ 242-86

Обозначение

компенсаторов

Размеры, мм

Компенсирующая
способность, мм

Жесткость линз
компенсатора, кгс/мм

Масса, кг

Однолинзовые

Dу

D

Dф

исп. 1

исп. 2

06ПГВУ242-86

450*

644

478

480













±18











27

11



07ПГВУ242-86

500*

696

530

542



30

16



08ПГВУ242-86

600*

795

630

642



35

19



09ПГВУ242-86

700

886

720

732

-

39

21



10ПГВУ242-86

800

986

820

832



44

24



11ПГВУ242-86

900

1086

920

932



49

27



12ПГВУ242-86

1000

1186

1020

1032



54

30



13ПГВУ242-86

1100

1286

1120

1132

1248

59

33

61

14ПГВУ242-86

1200

1386

1220

1232

1348

64

35

66

15ПГВУ242-86

1300

1486

1320

1332

1448

69

38

72

16ПГВУ242-86

1400

1586

1420

1432

1548

74

42

77

17ПГВУ242-86

1600

1786

1620

1632

1748























±19























84

48

87

18ПГВУ242-86

1800

1986

1820

1832

1948

94

53

98

19ПГВУ242-86

2000

2186

2020

2032

2148

104

59

109

20ПГВУ242-86

2200

2386

2220

2232

2348

114

65

119

21ПГВУ242-86

2400

2586

2420

2432

2548

123

71

130

22ПГВУ242-86

2800

2986

2820

2832

2948

143

83

151

23ПГВУ242-86

3200

3386

3220

3232

3348

163

95

172

24ПГВУ242-86

3400

3586

3420

3432

3548

173

100

182

25ПГВУ242-86

3600

3786

3620

3632

3748

183

106

193

26ПГВУ242-86

3800

3986

3820

3832

3948

193

112

203

27ПГВУ242-86

3950

4136

3970

3982

4098

200

116

211

28ПГВУ242-86

4000

4186

4020

4032

4148

203

118

213

29ПГВУ242-86

4200

4386

4220

4232

4348

213

123

225

30ПГВУ242-86

4400

4586

4420

4432

4548

223

129

235

31ПГВУ242-86

4500

4686

4520

4532

4648

228

132

240

32ПГВУ242-86

4600

4786

4620

4632

4748

333

135

246

33ПГВУ242-86

4800

4986

4820

4832

4948

243

141

256

34ПГВУ242-86

5000

5186

5020

5032

5148

253

147

266

35ПГВУ242-86

5200

5386

5220

5232

5348

263

153

277

36ПГВУ242-86

5400

5586

5420

5432

5548

272

158

286

37ПГВУ242-86

5600

5786

5620

5632

5748

282

164

298

38ПГВУ242-86

5800

5986

5820

5832

5948

292

169

309

39ПГВУ242-86

6000

6186

6020

6032

6148

302

176

319

* ВНИМАНИЕ! Размеры даны условно, в процессе модернизации размеры могут меняться!

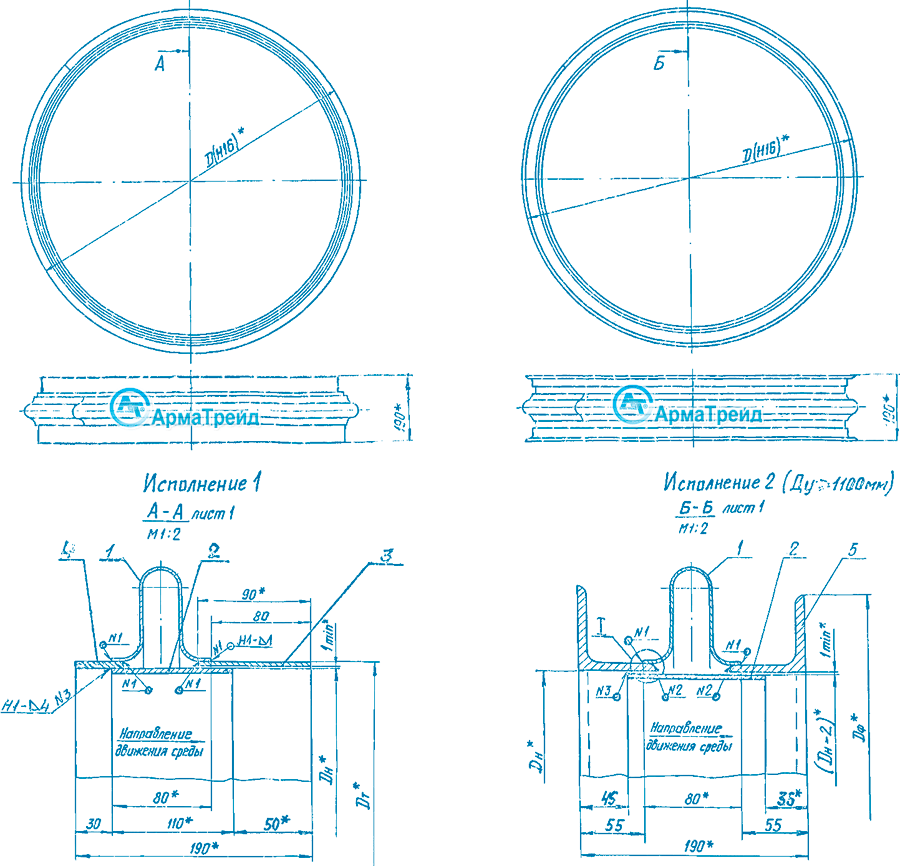

Компенсатор однолинзовый ПГВУ 242-92

Обозначение

компенсаторов

Размеры, мм

Компенсирующая
способность, мм

Жесткость линз
компенсатора, кгс/мм

Однолинзовые

Dу

D

Dф

01-ПГВУ-242-92

200

384

219

232

-

±15 14

02-ПГВУ-242-92

250

438

273

286

-

16

03-ПГВУ-242-92

300

490

325

338

-

19

04-ПГВУ-242-92

350

542

377

390

-

21

05-ПГВУ-242-92

400

590

426

438

-

24
06-ПГВУ-242-92

450

644

480

492

-











±18











27

07-ПГВУ-242-92

500

694

530

542

-

30

08-ПГВУ-242-92

600

794

630

642

-

35

09-ПГВУ-242-92

700

884

720

732

-

39

10-ПГВУ-242-92

800

984

820

832

-

44

11-ПГВУ-242-92

900

1084

920

932

-

49

12-ПГВУ-242-92

1000

1184

1020

1032

-

54

13-ПГВУ-242-92

1100

1284

1120

1132

1246

59

14-ПГВУ-242-92

1200

1384

1220

1232

1346

64

15-ПГВУ-242-92

1300

1484

1320

1332

1446

69

16-ПГВУ-242-92

1400

1584

1420

1432

1546

74

17-ПГВУ-242-92

1500

1684

1520

1532

1656























±19























77

18-ПГВУ-242-92

1600

1784

1620

1632

1656

84
19-ПГВУ-242-92

1800

1984

1820

1832

1946

94

20-ПГВУ-242-92

2000

2184

2020

2032

2146

104

21-ПГВУ-242-92

2200

2384

2220

2232

2346

114

22-ПГВУ-242-92

2400

2584

2420

2432

2546

123

23-ПГВУ-242-92

2500

2684

2520

2532

2646

127
24-ПГВУ-242-92

2600

2784

2620

2632

2746

132
25-ПГВУ-242-92

2800

2984

2820

2832

2946

143

26-ПГВУ-242-92

3000

3184

3020

3032

3146

152
27-ПГВУ-242-92

3200

3384

3220

3232

3346

163

28-ПГВУ-242-92

3400

3584

3420

3432

3546

173

29-ПГВУ-242-92

3600

3784

3620

3632

3746

183

30-ПГВУ-242-92

3800

3984

3820

3832

3946

193

31-ПГВУ-242-92

4000

4184

4020

4032

4146

203

32-ПГВУ-242-92

4200

4384

4220

4232

4346

213

33-ПГВУ-242-92

4400

4584

4420

4432

4546

223

34-ПГВУ-242-92

4600

4784

4620

4632

4746

233

35-ПГВУ-242-92

4800

4984

4820

4832

4946

243

36-ПГВУ-242-92

5000

5184

5020

5032

5146

253

37-ПГВУ-242-92

5200

5384

5220

5232

5346

263

38-ПГВУ-242-92

5600

5784

5620

5632

5746

282

39-ПГВУ-242-92

5800

5984

5820

5832

5946

292

40-ПГВУ-242-92

6000

6184

6020

6032

6146

302

* ВНИМАНИЕ! Размеры даны условно, в процессе модернизации размеры могут меняться!


   Различные требования к свойствам изделия предъявляются в соответствии с климатическими особенностями в которых ведется строительство трубопровода и предполагается его эксплуатация. Компенсаторы ПГВУ могут быть изготовлены из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К.
   Круглый однолинзовый компенсатор ПГВУ 242 изготавливается в двух исполнениях:
исполнение 1 - предусматривает наличие присоединительных патрубков под приварку. Сварное крепление обеспечивает жесткую фиксацию и герметичное присоединение компенсатора к трубопроводу путем сваривания конца трубопровода с концевыми деталями компенсатора.
исполнение 2 - оснащается специальными присоединительными фланцами, для крепление компенсатора к ответным фланцам трубопровода. Такой тип монтажа позволяет обеспечить разъемное соединение элементов трубопровода и быструю замену изделия или повторное его использование после проведения ремонта трубопровода. Для обеспечения герметичности соединения требуется установка межфланцевого уплотнения и периодический контроль за его состоянием.
   В зависимости от назначения и исполнения устройства, при изготовлении компенсаторов могут быть использованы следующие материалы:
для линз - сталь 10 по ГОСТ 16523-89 (допускается замена на стали: 08, 15 и 08кп);
для листов - СтЗспб по ГОСТ 14637-89;
для профильного проката (уголков) - по ГОСТ 535-88.
Для элементов компенсатора может применяться сталь 20K-II по ГОСТ 5520-77. При установке изделий в районах с температурой ниже минус 40С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89. При изготовлении изделий на газопроводы уходящих газов котлов работающих на твердых топливах с высокоабразивной золой применяются стали 16ГС-7 или 14ХГС по ГОСТ 19281-89. Для изготовления устройств применяемых на газопроводах уходящих газов котлов работающих на высокосернистом топливе - применяются сталь 10ХСНД-12 по ГОСТ I92BT-89. Условия установки и эксплуатации компенсаторов требующих замены используемых материалов, в зависимости от температуры и агрессивности проводимой и окружающей среды, согласовываются с заказчиком дополнительно и отражаются в условном обозначении изделия.
Сборка элементов изделия может производиться ручной дуговой сваркой (РДС), а также автоматическая или полуавтоматическая сварка в углекислом газе.
