вибровставка    Вибровставка гибкая резиновая представляет из себя простую и надежную конструкцию, состоящую из эластичной проточной части и металлических присоединительных элементов. Эластичная часть изготовлена из жаростойкой резины, армированной нейлоновыми нитями и стальной проволкой. Материал обладает достаточной стойкостью к ультрафиолету и атмосферным воздействиям, а также слабой стойкостью к нефтепродуктам. Фланцы изготовлены из стали с гальваническим покрытием. Благодаря особенностям конструкции, металлические детали не контактируют с проводимой средой, что позволяет устанавливать изделия на трубопроводы и насосы любых типов, транспортирующих допустимые для данного изделия среды.
    Антивибрационная вставка - это условное название стандартного резинового компенсатора. И хотя изначально данные изделия предназначены для компенсации деформаций возникающих в трубопроводе (компенсация боковых, осевых и угловых смещений), способность к компенсации поперечных смещений и устойчивость к износу при частых срабатываниях, делает их наиболее доступным средством для снижения динамических нагрузок в системе. Данные изделия значительно дешевле сложных антивибрационных конструкций, изготовленных целиком из металла, что позволяет использовать компенсаторы как резиновые вибровставки. Успешный опыт применения, послужил толчком к широкому распространению данного решения. Такой компенсатор - вибровставка позволил снизить передачи механических вибраций, уровень шума, осцилляции, вибрации в трубопроводных системах, при этом компенсируя тепловые удлинения системы в пределах допустимых деформаций. Применение изделия позволяет гальванически развязать трубопровод и защитить оборудование от разрушительного механического воздействия, практически изолировав вибрацию.
    В зависимости от типов используемых при изготовлении материалов, гибкая вибровставка может применяться при транспортировке горячей и холодной воды, воздуха, кислотных сред с концентрацией менее 10%, органических и неорганических спиртов, растворов солей и щелочей, а также сыпучих продуктов. Для транспортировки углеводородов изделие непригодно. Допустимое номинальное давление при этом может составлять от 1,0 до 1,6 МПа, а рабочая температура от -40С до +90/110С (в зависимости от модели), что позволяет использовать их в жилищно-коммунальном хозяйстве, нефтехимической, газовой, пищевой и других отраслях промышленности.
   Цена на такие изделия как вибровставка остается достаточно невысокой, благодаря своевременным поставкам и поддержании на складе в наличии наиболее востребованных типоразмеров.

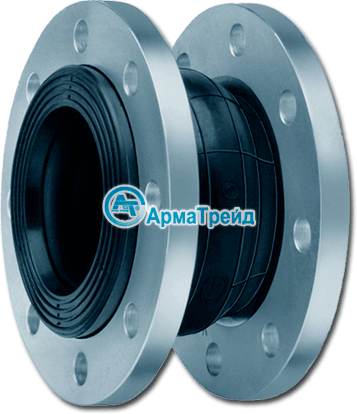

Вибровставка фланцевая

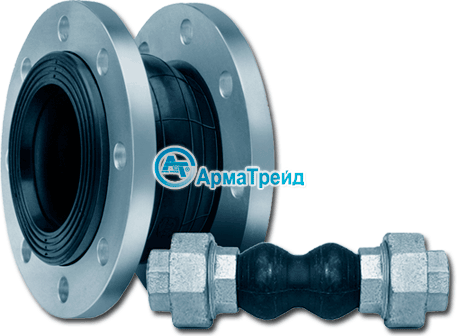

Гибкая вставка резиновая фланцевая

DN, мм

Ру, кг/см2

Количество
отверстий
на фланце Ру 10-16

Компенсируемые отклонения

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Вибровставка фланцевая

Ду32

10-16

4

12

19

14

15

Ду40

10-16

4

12

19

14

15

Ду50

10-16

4

12

19

14

15

Ду65

10-16

4

12

19

14

15

Ду80

10-16

4

12

19

14

15

Ду100

10-16

8

12

19

14

15

Ду125

10-16

8

12

19

14

15

Ду150

10-16

8

12

19

14

15

Ду200

10-16

8-12

12

19

14

15

Ду250

10-16

12

16

26

22

15

Ду300

10-16

12-16

16

26

22

15

Ду350

10

16

16

26

22

15

Ду400

10

16

16

26

22

15

Ду450

10

20

16

26

22

15

Ду500

10

20

16

26

22

15

Ду600

10

20

16

26

22

15

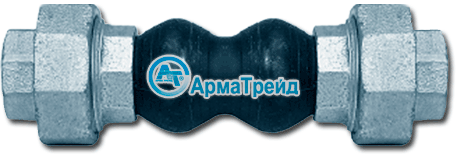

Вибровставка муфтовая
Гибкая вставка муфтовая

Ду, мм

Ру, кг/см2

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Вибровставка муфтовая

Ду15

10

6

22

22

45

Ду20

10

6

22

22

45

Ду25

10

6

22

22

45

Ду32

10

6

22

22

45

Ду40

10

6

22

22

45

Ду50

10

6

22

22

45

Ду65

10

6

22

22

45

Ду80

10

6

22

22

45




Виды допустимых деформаций
Вибрация   Сжатие   Растяжение   Осевое смещение (сдвиг)   Угловое смещение (изгиб)
Вибрация   Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Угловое
смещение
(изгиб)


Описание


   Для обеспечения максимально возможного диапазона применения, антивибрационная вставка выпускается с двумя типами концевых деталей, наиболее распространенных и общепринятых типов и диметров. Вибровставка фланцевая оснащается монтажными деталями изготовленными из стали, с нанесенным на них антикоррозийным защитным слоем (фланцы свободно поворачиваются вокруг своей оси, благодаря чему отпадает необходимость центровки монтажных отверстий ответных фланцев). Вибровставка муфтовая оснащается резьбовыми деталями, изготовленными из чугуна, и также защищенных от коррозии.
   Учитывая характер нагрузок воздействующих на вибровставки, в качестве основного компонента эластичной части используется высококачественная, жаропрочная синтетическая резина, технические характеристики которой в несколько раз превосходят натуральную или хлорпреновую резину. Эластичный элемент имеет внешний и внутренний слои, а также промежуточный армирующий каркас. Внутренний слой представляет из себя бесшовную трубку, которая выходит на наружные буртики компенсатора, таким образом только внутренний слой непосредственно контактирует с проводимой средой и исполняет функцию защиты каркаса от воздействия транспортируемых веществ. В результате изделия обладают повышенной стойкостью к воздействию горячей воды, а также ряду химических и абразивных веществ содержащихся в иных проводимых средах.
   Внутренний каркас представляет собой несколько слоев синтетической ткани, изготовленной из нейлона. Слои ткани пропитываются специальными синтетическими смесями, в состав которых входит каучук. В результате армирующий слой приобретает необходимые гибкость и подвижность. Снаружи каркас покрывается еще одним слоем синтетической резины, для защиты от негативного воздействия озона, внешней окружающей среды и ультрафиолетовых лучей.
   Применение высококачественных материалов позволило достичь повышения устойчивости изделия к длительному воздействию внутреннего давления и тем самым увеличить срок эксплуатации.
   В зависимости типа возникающих нагрузок и при необходимости ограничения величины деформации, вибровставки могут оснащаться различными дополнительными элементами, такими как: ограничительные кольца; специальные тяги, ограничивающие сжатие или растяжение; соединения карданного типа; контрольные стержни.



Рекомендации по применению


   Антивибрационная вставка разработана для соединения участков трубопроводов с высокой вибрационной нагрузкой, подключения компрессоров, насосов и прочих агрегатов. Так как перечисленные устройства при необходимости могут быть установлены на виброопоры и в результате иметь непрерывные колебания во время работы, применение вибровставок становится обязательным, в целях предотвращения разрушения опор трубопровода и распространения вибрации. Кроме того использование вибровставок предотвращает повисание установленных на виброопорах агрегатов на присоединительных фланцах трубопровода, эффективно компенсируя возникающие изменения и снимая механическое напряжение. На больших диаметрах рекомендуется применять контрольные стержни, ограничивающие величину смещения.
   При установке изделий, их следует размещать на расстоянии 1-2 номинальных диаметров от всасывающего и напорного патрубков насоса или компрессора, в целях исключения возможности возникновения турбулентного потока в корпусе вибровставок. Это создаст оптимальные условия для всасывания перекачиваемой среды и снизит падение давления в напорном трубопроводе. При высоких скоростях потока (более 5 м/с) рекомендуется устанавливать вибровставки большего диаметра.
   Запрещается использовать вибровставки для компенсации изначально допущенных неточностей в установке трубопровода вызвавших смещение фланцев по центру. Предварительное сжатие, растяжение и закручивание гибкого элемента во время монтажа также не допустимо.

   При проектировании трубопроводных систем включающих компенсирующие устройства, необходимо помнить что резиновые вибровставки не пригодны для углеводородов.

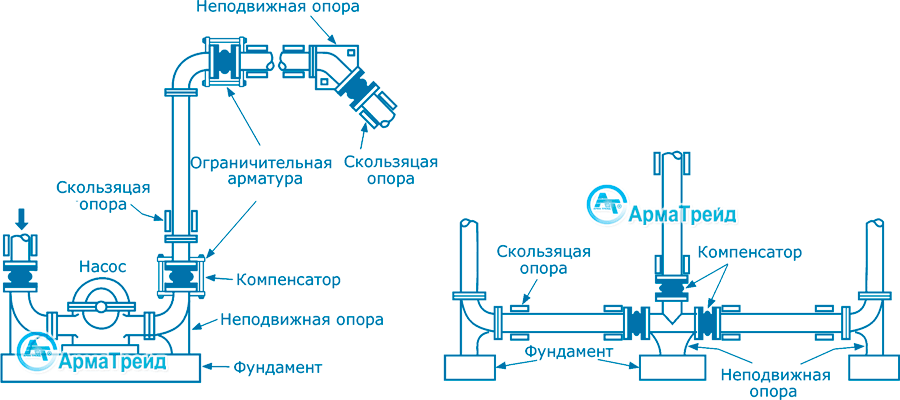

Пример установки
Вибровставка для насоса

Вибровставка для насоса
