КОМПЕНСАТОРЫ / Компенсатор резиновый / Вибровставка

Вибровставка муфтовая

Вибровставка муфтовая    Вибровставка гибкая резиновая муфтовая, была разработана в связи с необходимостью решения задач по защите систем трубопроводов, в целях обеспечения компенсации вибраций и деформаций возникающих в системе, а также компенсации боковых, осевых и угловых смещений. Способность к компенсации поперечных смещений и устойчивость к износу при частых срабатываниях, позволяет изделию эффективно снижать динамические нагрузки на трубопровод в течении длительного времени. Благодаря успешному опыту применения, данные изделия получили широкое распространение в системах различного типа и назначения, например как вибровставка для насоса, а также в жилищно-коммунальном хозяйстве, нефтехимической, газовой, пищевой и других отраслях промышленности. Цена на такие изделия остается достаточно невысокой, благодаря своевременным поставкам и поддержании на складе в наличии наиболее востребованных типоразмеров. Муфтовая вибровставка, не только позволяет снизить передачи механических вибраций но и уровень шума, а также компенсировать тепловые удлинения системы в пределах допустимых деформаций устройства. Применение изделия позволяет гальванически развязать трубопровод и защитить оборудование от разрушительного механического воздействия, практически изолировав систему от вибрацию.
   Конструкция состоит из эластичной проточной части и металлических присоединительных элементов. Эластичная часть изготовлена из жаростойкой резины, армированной нейлоновыми нитями и стальной проволкой. Материал обладает достаточной стойкостью к ультрафиолету и атмосферным воздействиям, а также слабой стойкостью к нефтепродуктам.    Применение высококачественных материалов позволило достичь повышения устойчивости изделия к длительному воздействию внутреннего давления и тем самым увеличить срок эксплуатации. Химический состав эластичного элемента может быть нескольких типов, в зависимости от типа проводимой среды, транспортируемой в системе. Концевые детали (резьбовые, присоединительные муфты) изготавливаются из ковкого чугуна, с нанесением на них специального защитного покрытия.
   В зависимости от типов используемых при изготовлении материалов, гибкая вибровставка может применяться при транспортировке горячей и холодной воды, воздуха, кислотных сред с концентрацией менее 10%, органических и неорганических спиртов, растворов солей и щелочей, а также сыпучих продуктов. Для транспортировки углеводородов изделие непригодно.
   Допустимое номинальное давление 1,0 МПа.
   Рабочая температура от -40С до +90/110С (в зависимости от модели).
   Диаметр условного прохода от 15 до 80 мм. Для трубопроводов большего диаметра выпускается вибровставка фланцевая.


Основные эксплуатационные показатели

Диаметр условного прохода
Ду, мм

 Допустимое номинальное давление
Ру, кг/см2

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Ду15

10

6

22

22

45

Ду20

10

6

22

22

45

Ду25

10

6

22

22

45

Ду32

10

6

22

22

45

Ду40

10

6

22

22

45

Ду50

10

6

22

22

45

Ду65

10

6

22

22

45

Ду80

10

6

22

22

45



Виды допустимых деформаций
Вибрация   Сжатие   Растяжение   Осевое смещение (сдвиг)   Угловое смещение (изгиб)
Вибрация   Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Угловое
смещение
(изгиб)

Описание изделия

Резьбовая гибкая вставка   Вибровставка муфтовая изготавливается из армированной синтетическими нитями ударопрочной синтетической резины специальной композиции, отличающейся по составу от натуральной или хлоропреновой резины, и в значительной степени превосходящей их по своим рабочим характеристикам. Технология изготовления обеспечивает надежное соединение всех слоев изделия. Благодаря этому эластичная часть, несмотря на сложную комбинированную схему, не расслаивается под действием различного типа нагрузок, и обеспечивает хорошую герметичность стыкам в местах присоединения. Гибкий элемент устойчив к составу допустимых проводимых сред, механическим колебаниям, невоспламеняем, и сохраняет свои свойства при температурах до +90/110°C, обладает широким диапазоном воспринимаемых нагрузок и продолжительным сроком эксплуатации.
   Вибровставка муфтовая изготавливается нескольких типоразмеров с условными диаметрами проходного сечения: 15, 20, 25, 32, 40, 50, 65, 80 мм, на рабочее давление: 1,0 МПа ( 10 кг/см2).

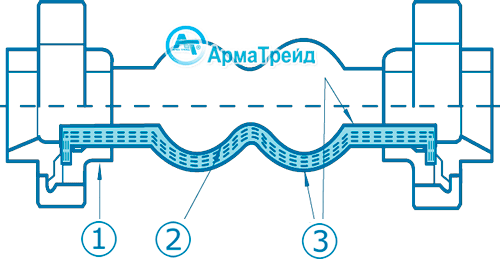

   Внешний и внутренний слои (3) изготавливаются из неопрена EPDM или NBR, в зависимости от типа, при этом внутренний слой гибкого элемента представляет из себя бесшовную трубку, которая выходит на наружные бортики, предназначенные для фиксации в присоединительных элементах, таким образом только он непосредственно контактирует с проводимой средой и исполняет функцию защиты каркаса от воздействия транспортируемых веществ. Гибкий каркас (2) состоит из плотно уложенной нейлоновой ткани. Слои ткани пропитываются специальными синтетическими смесями, в состав которых входит каучук. В результате армирующий слой приобретает необходимые гибкость, прочность и подвижность. Снаружи каркас покрывается еще одним слоем синтетической резины, для защиты от негативного воздействия озона, внешней окружающей среды и ультрафиолетовых лучей.

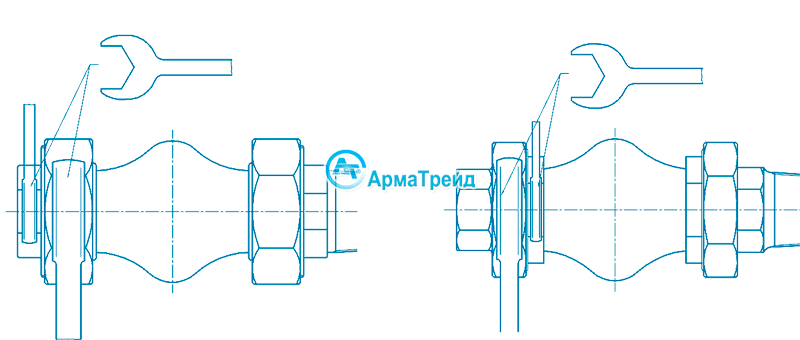

Гибкая вставка муфтоваяПрисоединительные муфты с внутренней резьбой (1) изготавливаются из серого чугуна, покрыты гальванизированным защитным слоем предотвращающим коррозию и состоят из нескольких деталей, каждая их которых имеет грани под гаечный ключ для облегчения процесса монтажа и обслуживания. Монтаж изделия допускается в любом положении при соблюдении требований завода производителя.
   Вибровставка разработана для соединения участков трубопроводов с высокой вибрационной нагрузкой, подключения компрессоров, насосов и прочих агрегатов. Перечисленные устройства при необходимости могут быть установлены на виброопоры и в результате иметь достаточно высокий диапазон колебаний во время работы. При наличии таких изменений, применение вибровставок становится обязательным, в целях предотвращения разрушения системы и распространения вибрации. Кроме того использование устройства предотвращает повисание установленных с применением виброопор агрегатов на присоединительных элементах, эффективно компенсируя возникающие изменения и снимая механическое напряжение.
   При установке изделий, их следует размещать на расстоянии 1-2 номинальных диаметров от всасывающего и напорного патрубков насоса или компрессора, в целях исключения возможности возникновения турбулентного потока. Это создаст оптимальные условия для всасывания перекачиваемой среды и снизит падение давления в напорном трубопроводе. При высоких скоростях потока (более 5 м/с) рекомендуется устанавливать вибровставки большего диаметра.
   Запрещается использовать изделие для компенсации изначально допущенных неточностей в установке трубопровода вызвавших смещение фланцев по центру. Предварительное сжатие, растяжение и закручивание гибкого элемента во время монтажа также не допустимо.


Пример установки
Вибровставка для насоса
