КОМПЕНСАТОРЫ / Компенсатор резиновый

Компенсатор резиновый фланцевый

Компенсатор резиновый фланцевый   Компенсатор резиновый фланцевый разработан для применения в качестве элементов компенсирующих изменения возникающие в трубопроводе, позволяющих устранить вибрацию, осевые, угловые и сдвиговые перемещения. Изделие используется для компенсации тепловых удлинений трубопроводов, продольных и поперечных смещений, для защиты от гидравлических ударов, а также снижения уровня вибрации. Допустимые, проводимые среды: воздух, горячая и холодная вода, жидкие неагрессивные среды. Допустимая температура рабочей среды : от -10С до + 90, 110С. Рабочее давление от 1,0 МПа ( 10 кг/см2) до 1,6 МПа ( 16 кг/см2) в зависимости выбранного типа.
  Конструкция состоит из эластичного сильфона (завод производитель изготавливает стандартный резиновый компенсатор из EPDM этиленпропиленового каучука, используемого для рабочих сред содержащих слабые растворы щелочей и кислот, для пара, морской, технической и сточной воды) и фланцев предназначенных для монтажа на трубопроводах и присоединительных патрубках оборудования (материал присоединительной арматуры - углеродистая сталь с гальваническим покрытием). При необходимости фланцы можно оснастить ограничительной арматурой, исключающей нежелательные нагрузки на компенсатор. Эластичный элемент усилен кордом из синтетического волокна и кольцами из стали на торцах, для надежной фиксации в присоединительном фланце.
   Цена на резиновый фланцевый компенсатор ниже, чем на большинство компенсаторов других более сложных конструкций. При этом тип используемых материалов позволяет компенсировать практически любые виды перемещений, в пределах допустимой компенсирующей способности изделия. Учитывая высокий спрос и низкие цены на фланцевые резиновые компенсаторы, наиболее востребованные диаметры всегда поддерживаются в наличии на складе или поставляются в короткие сроки. При этом для того, чтобы купить резиновый компенсатор достаточно знать характер и температуру проводимой среды, а также диаметр трубопровода и внутренне давление.
   Такой тип компенсаторов удобен и неприхотлив в эксплуатации, имеет компактные монтажные размеры и небольшую массу, благодаря чему становится незаменимым в помещениях с ограниченным пространством или производстве работ в труднодоступных местах (подвалах жилых домов, коммуникациях производственных помещений, насосных станциях и иных местах со множеством подводящих коммуникаций). Кроме того, стандартное фланцевое соединение позволяет производить замену вышедших из строя узлов без производства сварочных работ. Благодаря чему, количество сотрудников и оборудования необходимых для обслуживания коммуникаций остается минимальным.


Другие типы фланцевых резиновых компенсаторов


Компенсаторы изготовленные в соответствии с европейскими стандартами




Компенсатор NBR маслобензостойкий       Компенсатор EPDM с фланцами из высокопрочного чугуна       Компенсатор EPDM       Компенсатор с фланцами из полиамида

Основные технические характеристики
Компенсатор резиновый фланцевый

DN, мм

Ру, кг/см2

Количество
отверстий
на фланце Ру 10

Количество
отверстий
на фланце Ру 16

Компенсируемые отклонения

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Схема: Компенсатор резиновый фланцевый

Ду32

10-16

4

4

12

19

14

15

Ду40

10-16

4

4

12

19

14

15

Ду50

10-16

4

4

12

19

14

15

Ду65

10-16

4

4

12

19

14

15

Ду80

10-16

4

4

12

19

14

15

Ду100

10-16

8

8

12

19

14

15

Ду125

10-16

8

8

12

19

14

15

Ду150

10-16

8

8

12

19

14

15

Ду200

10-16

8

12

12

19

14

15

Ду250

10-16

12

12

16

26

22

15

Ду300

10-16

12

16

16

26

22

15

Ду350

10

16



16

26

22

15

Ду400

10

16



16

26

22

15

Ду450

10

20



16

26

22

15

Ду500

10

20



16

26

22

15

Ду600

10

20



16

26

22

15


Виды деформаций фланцевых резиновых компенсаторов

Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Угловое
смещение
(изгиб)
  Вибрация


Эластичный элемент компенсатора изготовлен из жаростойкой синтетической резины специальной композиции, превосходящей по своим качествам натуральную или хлоропреновую резину. Используемые материалы позволяют достичь повышенной стойкости к воздействию горячей воды и постоянную устойчивость к давлению в течении длительного периода эксплуатации. Компенсатор резиновый фланцевый эффективно принимает на себя и поглощает нагрузки возникающие деформациях и вибрациях трубопровода различного характера.

Компенсатор резиновый фланцевый EPDM изготавливается из следующих типов материалов:
Внешний слой компенсатора - неопрен (EPDM);
Внутренний слой компенсатора - неопрен (NBR);
Гибкий каркас (армирование) - нейлоновая ткань;
Пружинный фиксатор - стальная проволока;
Присоединительные (монтажные) элементы - углеродистая сталь с гальваническим покрытием.
Присоединение к трубопроводу: фланцевое по ГОСТ 21815-01.
Температура рабочей среды: от -10С до + 90, 110С.
Условные диаметры: 25, 32, 40, 50, 65, 80, 100, 150, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 900, 1000 мм.
Рабочее давление: 1,0 МПа ( 10 кг/см2); 1,6 МПа ( 16 кг/см2).

Благодаря своей надежности, простоте при монтаже и неприхотливости в период эксплуатации, фланцевые резиновые компенсаторы нашли свое применение в самых разных областях, и успешно применяются на многих типах оборудования, таком как: насосы, вентиляторы, воздушные компрессоры, кулеры охлаждения, радиаторы, системы кондиционирования и вентиляции, виброгасители, системы контроля воды, и прочих системах трубопроводов. Применяются для транспортировки загрязненных и сточных вод, в целлюлозно-бумажной промышленности, металлургической промышленности, в судостроительной промышленности и на верфях, в химической и химическо-нефтяной промышленности для: компенсации температурного расширения трубопроводов; изолирования вибрационных нагрузок от работающего оборудования и потока транспортируемой среды; предотвращения разрушения металлических труб при деформации трубопроводов; выравнивания несоосности в трубопроводных системах, возникших вследствие монтажных работ; для создания гибких соединений различного типа; защиты чувствительных компонентов и узлов от сил, производимых работающим трубопроводом; герметизации трубопроводов.



Установка резиновых фланцевых компенсаторов

Компенсатор резиновый фланцевый допускается применять как на горизонтальных так и вертикальных участках трубопровода, при соблюдении правил монтажа, которые установлены производителем изделия. Использование компенсатора для компенсации несоосности трубопроводов приводит к уменьшению компенсирующей способности, дополнительной нагрузке и, как следствие, сокращению срока службы компенсатора. Использование для компенсации кручения не допускается! Следует соблюдать особую осторожность при установке изделий с тем, чтобы гарантированно не допускать «эффекта кручения» компенсатора вследствие какого-либо напряжения трубопровода. При расчетах следует учитывать, что компенсатор резиновый фланцевый разрешено использовать только на предусмотренные производителем технические параметры (давление в системе, виды компенсируемых деформаций, типы проводимых сред). Не допускается: скручивание компенсаторов; одновременная работа в режиме растяжение и сдвиг; применение компенсаторов с поврежденным резиновым элементом. Не рекомендуется: окрашивать компенсатор резиновый фланцевый или покрывать его теплоизоляцией. Красить или покрывать резиновую часть компенсатора смазкой недопустимо. По возможности, компенсаторы должны быть установлены таким образом, чтобы обеспечить их регулярную визуальную проверку на предмет выявления повреждений. Поврежденные компенсаторы должны быть заменены безотлагательно.

1. Внешний слой;

2.
Гибкий каркас
(армирование, нейлоновой тканью);

3.
Внутренний слой;

4. Монтажные фланцы;

5.
Пружинный фиксатор.

Все работы по установке и вводу в эксплуатацию должны проводиться подготовленным и опытным персоналом, ознакомленным с правилами монтажа данного изделия. Перед началом монтажных работ необходимо отцентрировать подводящий и отводящий трубопроводы. К установке компенсаторов следует переходить только после закрепления трубопровода в специальных опорах описанных в рекомендациях. Общая длина установки равна строительной длине. Только один Компенсатор резиновый фланцевый может быть установлен между двумя точками (опорами). Любое расширение на этом участке между двумя неподвижными точками должно быть меньше, чем максимальная компенсирующая способность компенсатора.

Перед началом работ полностью удалите упаковку и произведите осмотр компенсаторов на предмет выявления возможных повреждений, которые могут возникнуть в следствии транспортировки или хранения, а также - деформации как результата внешних поверхностных воздействий. Внутренняя полость изделия должна быть свободна от любых инородных тел или материалов. К установке допускаются только те изделия, которые не имеют повреждений. Не поднимайте компенсаторы веревками или прутьями, продетыми через монтажные отверстия фланцев если отверстия имеют резьбу. Если компенсаторы поднимаются через проходное отверстие, используйте прокладку, чтобы распределить вес. Убедитесь в том, что тросы или вилки погрузчика не контактируют с резиновой частью компенсатора. Не ставьте компенсатор резиновый фланцевый вертикально на края фланцев.

При установке необходимо следить за тем, чтобы резиновая часть компенсатора не была повреждена, а также исключить попадание инородных тел внутрь эластичного элемента. Компенсатор должен быть очищен внутри и снаружи и в этом состоянии подготовлен к установке для обеспечения гарантии правильного функционирования. Транспортировочные болты и шпильки должны быть удалены, по возможности, после завершения установки компенсатора.
Установите компенсатор резиновый фланцевый как можно ближе к неподвижной опоре. Если компенсатор одной стороной установлен вблизи неподвижной опоры, то с другой стороны устанавливается скользящая опора. В противном случае скользящая опора устанавливается с обеих сторон. Расстояние между опорной точкой и компенсатором приблизительно равно двойному номинальному диаметру (2хDN, мм). Конфигурация и размеры неподвижных точек и скользящих опор определяются специалистами организации, производящей монтаж на основе максимальных сил и моментов, возникающих в системе. Скользящая опора на направляющем участке должна быть достаточно длинной во избежание заклинивания.



Схемы установки фланцевых резиновых компенсаторов

Установки компенсатора между двумя неподвижными точками для компенсации осевого перемещения на прямом участке тубы
Установка компенсатора для компенсации осевых и сдвиговых перемещений
Установка компенсаторов для компенсации осевого и сдвигового перемещений в месте соединения труб


Отверстия для болтов (шпилек) должны быть точно совмещены с соответствующими отверстиями ответных фланцев. Гайки устанавливаются на стороне, противоположенной эластичным элементам. Компенсаторы оснащены вращающимися стальными фланцами, которые упрощают установку и уменьшают риск повреждения эластичного элемента в следствии возникновения деформации кручения. Для обеспечения нормальных условий работы изделия, соединительные болты должны быть установлены головой к резиновой части изделия. Если это не возможно ввиду различных причин, резьбовая часть болта не должна выступать более, чем на 2-3 мм, чтобы предотвратить повреждение сильфона.  Болты должны закрепляться поступательно в диагональной последовательности, чтобы равномерно распределить давление крепежных деталей. Конструкция резинового компенсатора обеспечивает герметичное уплотнение с ответными фланцами, исключая использование прокладки. Если гайки сильно затянуты, уплотнительная поверхность может быть повреждена, приводя к деформации, как следствие, к неправильной работе изделия.

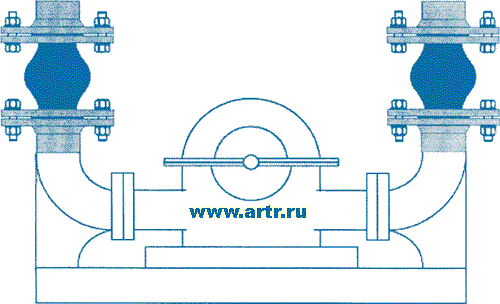

Если компенсаторы используются для устранения вибрации на насосном оборудовании, расстояние от патрубков насосов не должно превышать 1-1,5 номинальных диаметров компенсатора. Допускается установка резинового компенсатора непосредственно к патрубку насоса. Работа компенсатора при закрытой или частично закрытой задвижке недопустима.

Не проводите никаких испытаний на давление или утечку системы до правильной установки неподвижных точек, направляющих опор, соединений, приспособлений и других элементов системы. Не допускается наличие резких перепадов давления в системе, превышающих расчетные параметры.


Условия эксплуатации резиновых фланцевых компенсаторов

Компенсатор резиновый фланцевый необходимо эксплуатировать в пределах заданных производителем рабочих параметров, которые указываются в техническом описании и чертежах, а именно:
- максимальное рабочее давление не должно превышать давления, указанного на компенсаторе;
- максимальная рабочая температура не должна превышать допустимый диапазон температур;
- максимальная компенсирующая способность не должна превышать указанные в техническом паспорте значения осевого, сдвигового или углового перемещениях комбинирование допустимо только в зависимости от их коэффициента изменения и требует предварительного письменного подтверждения от производителя);
- материал, из которого изготовлен внутренний слой компенсатора, должен быть совместим с проводимой средой;

Хранение (консервация) резиновых фланцевых компенсаторов:
- изделия должны храниться в сухом прохладном помещении при оптимальной температуре 20С, желательно исключить возможность длительного воздействия солнечных лучей;
- температура в помещении не должна опускаться ниже 0С и не должна превышать 30С;
- складировать изделия необходимо на плоской поверхности, покрытой деревом, тканью или пластиком. Не помещайте тяжелые предметы на компенсаторы;
- при длительном хранении необходимо накрыть компенсаторы, чтобы защитить их от погодных явлений, росы и солнечного светаранить компенсаторы вдали от источников тепла и озона);
- помещение должно быть хорошо проветриваемым, при этом следует избегать сквозняков;
- необходимо принять меры предосторожности, чтобы предотвратить контакт компенсатора с химикатами, масляными веществами, жиром и т.п.;
- необходимо з
ащитить компенсаторы от умышленного повреждения.
