Компенсаторы изготовленные в соответствии с европейскими стандартами и требованиями директив CE (Conformite Europeenne)


КОМПЕНСАТОРЫ / Компенсатор резиновый / Компенсатор резиновый фланцевый

Компенсаторы изготовленные в соответствии с европейскими стандартами и требованиями директив CE (Conformite Europeenne)

Изделия производятся в соответствии с основным требованиям директив ЕС и стандартами Европейского Союза. Разработка продукции производилась с учетом требований и стандартов принятых ассоциацией производителей компенсаторов EJMA - (The Expansion Joint Manufacturers Association),  а также международного стандарта ISO 9001.


Компенсатор NBR маслобензостойкий с фланцами из высокопрочного чугуна Компенсатор NBR маслобензостойкий с фланцами из высокопрочного чугуна

Материал эластичной части компенсатора - Neopren (NBR), обладает устойчивостью:
- к большинству минеральных масел и пластичных смазок на их основе, неэтилированному бензину, мазуту, дизельному топливу с содержанием ароматических углеводородов не более 40% (обычное дизтопливо);
- растительному и животным маслам и жирам;
- воде, в том числе морской, деминерализованной и дистиллированной воде;
- большинству буровых растворов, солевых растворов при невысокой температуре;
- некоторым видам хладагентов групп HFA, HFB, HFC.

Вид присоединения: Вращающийся фланец
DIN 2501 / высокопрочный чугун GGG 40.3 (Под заказ углеродистая сталь, ISO, BS, VG, SAE ANSI и т.д.)

Расчетное давление: 6/10/16PN.
Расчетная температура: от -10 до +90C Макс.


Компенсатор EPDM с фланцами из высокопрочного чугуна Компенсатор EPDM с фланцами из высокопрочного чугуна

Материал эластичной части компенсатора - EPDM, применяется на системах трубопроводов со следующими типами проводимых сред:
- горячая вода;
- холодная вода;
- пар с температурой до +90С;
- а также другие типы жидкостей
, неагрессивные к EPDM.

Вид присоединения: Вращающийся фланец
DIN 2501 / высокопрочный чугун GGG 40.3

Расчетное давление: 6/10/16PN.
Расчетная температура: от -10 до +90C Макс.


Компенсатор EPDM с фланцами из углеродистой стали

Материал эластичной части компенсатора - EPDM, применяется на системах трубопроводов со следующими типами проводимых сред:
- горячая вода;
- холодная вода;
- пар с температурой до +90С;
- а также другие типы жидкостей
, неагрессивные к EPDM.

Вид присоединения: Вращающийся фланец
RSt 37-2 / углеродистая сталь (Под заказ ISO, BS, VG, SAE ANSI и т.д.)

Расчетное давление: 6/10/16PN.
Расчетная температура: от -10 до +90C Макс.



Компенсатор с фланцами из полиамида

Материал эластичной части компенсатора - EPDM или NPR.

Вид присоединения: Вращающийся фланец
POLIAMID(Полиамид) / изготовлен на основе линейных синтетических высокомолекулярных соединений, содержащих в основной цепи амидные группы (—CONH—). Материал отличается высокой прочностью, жесткостью и вязкостью, стойкостью к воздействию внешней среды, а также не проводит электрический ток и не подвержен коррозии в отличии от традиционных типов фланцев. Благодаря этим свойствам, полиамиды широко применяются как конструкционный материал в машиностроении, автомобильной промышленности, в производстве оружия и других областях.

Расчетное давление: 6/10/16PN.
Расчетная температура: от -10 до +90C Макс.



Компенсатор фланцевый с проточной частью из нержавеющей стали Компенсатор фланцевый с проточной частью из нержавеющей стали

       Фланцевый компенсатор с сильфоном из нержавеющей стали, разработан для компенсации осевых, температурных расширений и изготавливается в соответствии со стандартом EJMA. Конструкция оснащена поворотными фланцами, установка изделий не требует строгого соблюдения соосности отверстий, при монтаже. Основным элементом компенсаторов является сильфон, изготавливаемый из нержавеющей стали. Сильфон компенсатора представляет собой гофрированную проточную часть, с патрубками для установки свободно вращающихся фланцев и закраинами выходящими на наружную сторону. Благодаря такому решению, проводимая среда контактирует только материалом сильфона.

Вид присоединения к трубопроводу: вращающийся фланец.
Условия работы: в соответствии с DIN-2401.
Материал основных деталей: в соответствии с DIN-17440.
Материал сильфона и проточной части: Нержавеющая сталь.
Номинальные диаметры: DN 25(1") - DN 300(12")
Рабочее давление: в стандартном исполнении PN 16.
Рабочая температура: -80 до +1100°С в зависимости от исполнения.




Компенсаторы отопления


Компенсаторы для линий горячей и холодной воды многоэтажных зданий.      Изготавливаются в соответствии с требованиями международных стандартов. Конструкция включает в себя ряд основных элементов: сильфон, изготовленный из нержавеющей стали; присоединительные патрубки под приварку (или с внутренней резьбой); внутренний экран из нержавеющей стали, для защиты сильфона от воздействия рабочей среды и содержащихся в ней посторонних включений; защитный декоративный кожух из углеродистой стали или алюминия (в зависимости от диаметра) для защиты сильфона от внешних факторов.

Тип присоединения к трубопроводу: приварные патрубки (под заказ резьбовое соединение).

Приварные патрубки с условным диаметром: DN15-DN100mm.

Резьбовое соединение с условным диаметром: DN15-DN50mm.

Рабочее давление: PN16 (под заказ: PN6, PN10, PN25, PN40) кг/см2 (бар).

Температура рабочей среды до +110С.



Сейсмокомпенсатор
Сейсмокомпенсатор с патрубками под приварку

Сейсмокомпенсатор
Сейсмические компенсаторы с карданным шарниром - устанавливаются в местах дилатационных переходов, участках трубопровода на которых могут возникнуть смещения или изменение длинны. Установка сейсмокомпенсаторов обеспечивает системе безопасную работу, поглощая несвязанные друг с другом движения, возникающие в результате смещений направления X, Y и Z, порождаемых колебаниями земли (землетрясениями), или являющихся следствием подвижки грунта.

Номинальные диаметры выпускаемых изделий: DN 25(1") - DN 1200(48")

Максимальное давление: в стандартном исполнении предусмотрен диапазон давлений класса PN16 (по специальному проекту давление до PN40).

По заказу изготавливаются компенсаторы для применения при температурах:  от -80 до +1100°С.

Компенсирующая способность: 100, 200, 300 и 400 мм. Стандартная компенсирующая способность может быть увеличена по требованию заказчика, в пределах возможностей ограниченных особенностями конструкции.



Компенсатор сдвиговый

Компенсатор сдвиговый
Компенсатор сдвиговый универсальный (Дилатационный компенсатор) - разработан для применения в местах дилатационных переходов трубопроводов и позволяет обеспечить системе безопасную работу. Сдвигово-осевой компенсатор обладает широким спектром областей применения, таких как: линии пожарной безопасности; трубопроводы переходящие из одного здания в другое; промышленные трубопроводы; системы с меняющейся величиной давления; системы подверженные осевым и боковым перемещениям; подземные и наземные линии трубопроводов, различных типов и назначений.

Виды присоединения к трубопроводу: неподвижный фланец, вращающийся фланец, приварные патрубки, резьбовое соединение, патрубки с желобом для муфтового соединения.
Номинальные диаметры выпускаемых изделий: от DN25(1") до DN1200(48").
Возможные варианты исполнения по давлению: PN 10, 16, 25, 40.
Возможные варианты исполнения по допустимым температурным диапазонам: -80 +1100°С.



Антивибрационный компенсатор сильфонный

Антивибрационный компенсатор сильфонный
Разгруженный антивибрационный компенсатор с сильфонами из нержавеющей стали и металлическими фланцами - разработан для гашения колебаний, создаваемых насосами, компрессорами, гидрофорами, и прочими типами оборудования задействованного в трубопроводных системах, транспортирующих различные типы сред.

Тип присоединения к трубопроводу: Вращающийся фланец (по заказу приварные патрубки).

Номинальный диаметр: DN25(1")-DN1200(48")

Значения давления: стандартно по классу давления PN16 (под заказ по классам более высокого давления).

Диапазон температур (в зависимости от материала): от -196C до +600C.

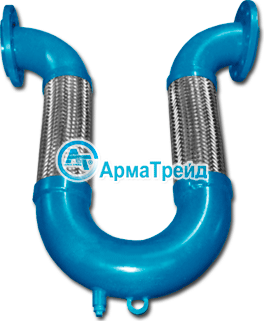

Компенсатор U-Flex Компенсатор ARTR401, ARTR402, ARTR403, ARTR404

Области применения:
- Линии пожарной безопасности
- Места дилатацонных переходов
- Промышленные трубопроводные системы

Номинальный диаметр от DN15 (1/2”) до DN200 (8”)

Рабочее давление до 16 бар. (в зависимости от исполнения)

Рабочая температура зависит от применяемых материалов, компенсаторы могут быть изготовлены на различные диапазоны температур, в пределах от -80°C до +600°C.

Типы присоединительных элементов: Свободные фланцы, Фитинги под приварку, Грувлочные соединения (с желобом для установки соединительных муфт).

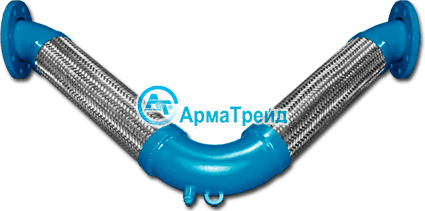

Компенсатор V-Flex Компенсатор ARTR405, ARTR406, ARTR407, ARTR408

Области применения:
- Линии пожарной безопасности;
- Места дилатацонных переходов;
- Промышленные трубопроводные системы;
- Трубопроводные линии, проложенные в туннелях;
- Водостоки мостов и транспортных развязок.

Номинальный диаметр от DN15 (1/2”) до DN200 (8”)

Рабочее давление до 16 бар. (в зависимости от исполнения)

Рабочая температура зависит от применяемых материалов, компенсаторы могут быть изготовлены на различные диапазоны температур, в пределах от -80°C до +600°C.

Типы присоединительных элементов: Свободные фланцы, Фитинги под приварку, Грувлочные соединения (с желобом для установки соединительных муфт).

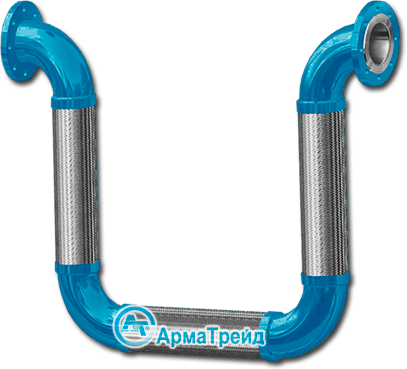

Компенсатор UW-Flex

Компенсатор ARTR409, ARTR410, ARTR411, ARTR412

   В зависимости от исполнения, гибкие вставки ARTR409...412 могут использоваться для транспортировки холодной воды, горячей воды и пара, некоторых типов газа, нефтепродуктов, химических веществ не агрессивных к материалам компенсатора.

Области применения:
- Спринклерные системы пожаротушения;
- Места дилатацонных переходов;
- Промышленные трубопроводные системы;
- Водостоки мостов и транспортных развязок.

Номинальный диаметр: От DN25 до DN200
Рабочее давление: До 16 бар. (в зависимости от исполнения)
Рабочая температура: Компенсаторы могут быть изготовлены на различные диапазоны температур, в пределах от -80°C до +600°C
Типы присоединительных элементов: Свободные фланцы, Фитинги под приварку, Грувлочные соединения
