КОМПЕНСАТОРЫ / Сальниковый компенсатор

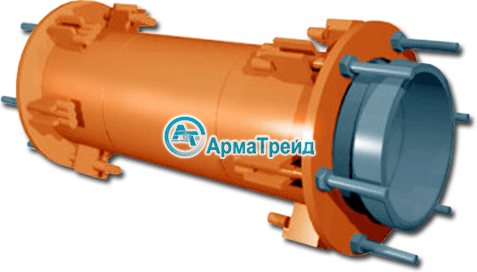

Компенсатор сальниковый двухсторонний
серия 4.903-10 выпуск 7

Компенсатор сальниковый двухсторонний    Компенсатор сальниковый двухсторонний (сборочный чертеж Т1.00.00.000 СБ) изготавливается по рабочим чертежам типовых конструкций сальниковых компенсаторов серии 4.903-10 выпуск 7, разработанным в соответствии с планом типового проектирования по теме "Изделия и детали трубопроводов для тепловых сетей". Применяемая конструкция позволяет компенсировать большие линейные перемещения.
       Двухсторонний компенсатор с сальниковой набивкой разработан для трубопроводов паровых сетей и водяных тепловых сетей с параметрами воды и пара до Ру 25 кг/см2 при температуре воды до 200С и пара до 300С, при этом, в отличии от односторонних компенсаторов изготавливаются для условных проходов от Ду 100 до 800мм и обеспечивает компенсацию перемещений ветвей трубопровода с обеих сторон. Каждый патрубок имеет свою сальниковую камеру.
       При проектировании систем отопления необходимо учитывать, что двухсторонний сальниковый компенсатор допускается применять в районах строительства тепловых сетей с расчетной температурой наружного воздуха не ниже минус 40С (для районов с более низкими температурами окружающей среды был разработан Компенсатор сальниковый двухсторонний - серия 5.903-13 выпуск 4). Не рекомендуется устанавливать сальниковые компенсаторы для трубопроводов на эстакадах и отдельно стоящих высоких опорах. Изделие предназначено при подземной прокладки трубопровода теплотрасс и при надземной на низких опорах.  Небольшие габариты позволяют легко размещать их в камерах и проходных каналах (тоннелях).
       Проведенные работы по усовершенствованию и унификации конструкции, позволили принять едиными толщины патрубков, обечаек, размеры крепежных и других деталей для компенсаторов Ру 25 кгс/см2 с условным проходом от Ду 100 до 450 мм. Кроме того, сальниковый двухсторонний компенсатор стал значительно легче, за счет изготовления корпуса из двух частей с приваркой рабочей части (подвергающейся механической обработке и несущей наибольшую нагрузку) к обечайке в балластной части. Принятая конструкция узла затяжки грунд-буксы с Т-образными болтами, непосредственно на поверхности корпуса, позволила уменьшить плечо изгиба и существенно снизить массу конструкции. Вместе с тем, принятая конструкция исключает необходимость удалять болты для отвода грунд-буксы при замене уплотняющей набивки. Для этого достаточно ослабить затяжку болтов и вывести их из пазов упоров грунд-буксы , что значительно ускорит производство ремонтных работ. В грунд-буксе предусмотрены профильные отверстия (пазы) для заливки антикоррозийной смазки, что позволит устранить коррозию патрубков под грунд-буксой, возникающую вследствие конденсации влаги из окружающей (более холодной) среды. С целью повышения надежности работы сальниковой набивки при температуре до 150С применены резиновые уплотняющие кольца из теплостойкой резины типа T со средней твердостью (с) по ГОСТ 7338-65, укладываемые с асбестовой или асбестопроволочной набивкой в сальниковые компенсаторы для тепловых сетей. Чертежами 5.903-13 предусмотрена конструкция не требующая периодической подтяжки болтов во время эксплуатации: Сальниковый двухсторонний компенсатор с самоуплотняющим устройством - серия 5.903-13 выпуск 4.
       Цена на сальниковый компенсатор зависит от материалов используемых при его изготовлении, разные типы которых применяются в соответствии с климатическими особенностями района эксплуатации.

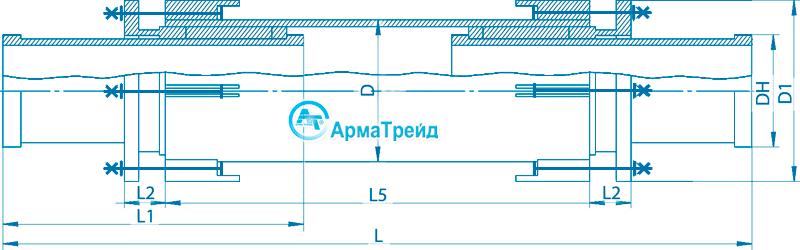

Габаритные и присоединительные размеры
Компенсатор сальниковый двухсторонний - серия 4.903-10 выпуск 7 (Dy 100 - 1400)

сальниковые компенсаторы для тепловых сетей

Габаритные и присоединительные размеры сальниковых двухсторонних компенсаторов Dy 100 - 800 мм- серия 4.903-10 выпуск 7

Обозначение

Наименование
для спецификаций

Проход условный
Dy, мм

Давление условное
Ру кгс/см2

Компенсирующая
способность

DH, мм

D, мм

D1, мм

L1, мм

L2, мм

L5, мм

L, мм

Масса, кг

Т1.51.00.000.СБ

100-25 Т1.51

100

25

2x250

108

133

190

360

65

820

1540

41,5

Т1.52.00.000.СБ

120-25 Т1.52

120

25

2x250

133

159

220

360

65

820

1540

53,4

Т1.53.00.000.СБ

150-25 Т1.53

150

25

2x250

159

194

255

370

75

850

1590

79,3

Т1.54.00.000.СБ

170-25 Т1.54

170

25

2x250

194

219

280

370

75

850

1590

85,9

Т1.55.00.000.СБ

200-25 Т1.55

200

25

2x200

219

273

345

370

120

930

1670

150,5

Т1.56.00.000.СБ

200-25 Т1.56

200

25

2x400

219

273

345

570

120

1330

2470

199,0

Т1.57.00.000.СБ

250-25 Т1.57

250

25

2x200

273

325

395

370

120

930

1670

207,8

Т1.58.00.000.СБ

250-25 Т1.58

250

25

2x400

273

325

395

570

120

1330

2470

267,2

Т1.59.00.000.СБ

300-25 Т1.59

300

25

2x200

325

377

450

370

120

930

1670

269,6

Т1.60.00.000.СБ

300-25 Т1.60

300

25

2x400

325

377

450

570

120

1330

2470

333,3

Т1.61.00.000.СБ

350-25 Т1.61

350

25

2x200

377

426

500

370

120

1000

1740

312,8

Т1.62.00.000.СБ

350-25 Т1.62

350

25

2x400

377

426

500

570

120

1400

2540

372,2

Т1.63.00.000.СБ

400-25 Т1.63

400

25

2x300

426

480

550

480

120

1180

2140

390,0

Т1.64.00.000.СБ

400-25 Т1.64

400

25

2x500

426

480

550

680

120

1480

2840

454,1

Т1.65.00.000.СБ

450-25 Т1.65

450

25

2x300

480

530

600

480

120

1180

2140

421,0

Т1.66.00.000.СБ

450-25 Т1.66

450

25

2x500

480

530

600

680

120

1480

2840

489,1

Т1.67.00.000.СБ

500-16 Т1.67

500

16

2x300

530

576

665

485

130

1270

2240

540,2

Т1.68.00.000.СБ

500-16 Т1.68

500

16

2x500

530

576

665

685

130

1670

3040

630,2

Т1.69.00.000.СБ

600-16 Т1.69

600

16

2x300

630

678

770

485

130

1290

2260

686,2

Т1.70.00.000.СБ

600-16 Т1.70

600

16

2x500

630

678

770

685

130

1690

3060

804,6

Т1.71.00.000.СБ

700-16 Т1.71

700

16

2x300

720

770

865

485

130

1290

2260

819,2

Т1.72.00.000.СБ

700-16 Т1.72

700

16

2x500

720

770

865

685

130

1690

3060

962,4

Т1.73.00.000.СБ

800-16 Т1.73

800

16

2x300

820

872

965

485

130

1290

2260

960,8

Т1.74.00.000.СБ

800-16 Т1.74

800

16

2x500

820

872

965

685

130

1690

3060

1132,0

Т1.75.00.000.СБ

500-25 Т1.75

500

25

2x300

530

578

690

490

134

1280

2260

650,6

Т1.76.00.000.СБ

500-25 Т1.76

500

25

2x500

530

578

690

690

134

1680

3060

756,2

Т1.77.00.000.СБ

600-25 Т1.77

600

25

2x300

630

682

790

490

134

1300

2280

779,9

Т1.78.00.000.СБ

600-25 Т1.78

600

25

2x500

630

682

790

690

134

1700

3080

911,9

Т1.79.00.000.СБ

700-25 Т1.79

700

25

2x300

720

774

885

490

134

1300

2280

983,5

Т1.80.00.000.СБ

700-25 Т1.80

700

25

2x500

720

774

885

690

134

1700

3080

1155,7

Т1.81.00.000.СБ

800-25 Т1.81

800

25

2x300

820

876

990

490

134

1300

2280

1161,1

Т1.82.00.000.СБ

800-25 Т1.82

800

25

2x500

820

876

990

690

134

1700

3080

1364,6

Примечание:
1. При давлениях, отличных от приведенных в таблице, расчетные силы трения следует пересчитывать по рабочему давлению Рраб пропорционально отношению Рраб/Ру
2. Размер D2 соответствует номинальному внутреннему диаметру присоединяемой трубы.
3
. При установке компенсатора на трубопроводе с компенсирующей способностью меньшей, чем указано в таблице, установочные размеры могут быть уменьшены.
4
. В массу включена масса наплавленного металла сварных швов.
Пределы применения

Условное давление
Ру кгс/см2

Температура,°С

Условные проходы Ду, мм

До 200

250

До 300

Рабочее давление

16

16

14

12,5

100 - 800

25

25

22

20,0



Устройство двухсторонних сальниковых компенсаторов
(описание конструкции)

установка сальниковых компенсаторов

1. Сальниковое уплотнение
2. Грунд-букса
3. Патрубок
4. Упорное кольцо
5. Контр-букса
6. Корпус
7. Упор
8. Болт с Т-образной плоской головкой
9. Гайка
10. Шайба

        Компенсатор сальниковый двухсторонний представляет собой подвижное соединение из трех стальных труб разного диаметра. Трубы меньшего размера устанавливаются в трубу большего размера, а пространство между ними заполняется сальниковой набивкой. На внешней стороне корпуса расположена арматура, ограничивающая перемещение внутренних труб, чтобы предотвратить их выпадение. Устройство изготавливается из толстостенных стальных труб или свариваются из листовой стали Ст3сп5, Ст20, 09Г2С, 17Г1С. В качестве сальниковой набивки применяется набивка марок АР или АП-31 ГОСТ 5152-84 и термостойкая круглая резина, которыми в виде колец заполняют сальниковую камеру.
       Конструкция состоит из корпуса 6, подвижных патрубков 3 с упорными кольцами 4 и контр-буксой 5. Между корпусом и патрубком, в сальниковой камере расположена набивка 1, уплотняемая грунд-буксой 2 , по средствам затяжки гаек 9 на болтах с Т-образной плоской головкой 8. Т-образная плоская форма головки болта предусмотрена для надежной фиксации в упоре 7 имеющем специальные пазы и предотвращения проворачивания болтов, что позволяет производить затяжку гаек без дополнительного инструмента и персонала.
       Размеры сальниковой камеры, в которую устанавливается набивка, зависят от диаметра компенсатора и рабочего давления на которое он рассчитан. Толщина камеры выбирается обычно по толщине стандартного шнура, а длинна по рабочему давлению. Размер камеры долен быть достаточным для укладки не менее шести колец набивки (если компенсатор рассчитан на минимальное давление). Чем выше давление, тем больше длинна камеры, для укладки большего количества колец.
