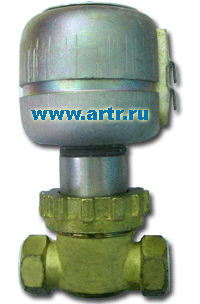

Клапаны запорные электромагнитные

15б859п


Назначение клапанов 15б859п


13Б859п

Клапан 15б859п предназначен для применения в качестве запорного устройства с дистанционным управлением на трубопроводах различных систем.
Перепад давления на закрытом клапане, обеспечивающий открытие затвора ∆Р, МПа (кгс/см2) - от 0 до 0,6 (от 0 до 6).
Пропуск среды в затворе при Δ Р от 0 до 0,6 МПа - не допускается
Направление подачи рабочей среды - на золотник
Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх,
допустимое отклонение от вертикали – не более 15
°
Климатическое исполнение - У3 ГОСТ 15150-69
Температура окружающей среды t, °C - от 15 до 35
Степень защиты оболочки - IP 65
Режим работы ПВ % - 100
Присоединение к трубопроводу - муфтовое
Изготовление и приемка - ТУ 26-07-074-2002

Наименование Клапан 15б859п
Условное обозначение Клапан ПЗ.26291

Перепад давления на закрытом клапане, обеспечивающий открытие затвора ∆Р, МПа (кгс/см2)

от 0 до 0,6 (от 0 до 6)
Пропуск среды в затворе при Δ Р от 0 до 0,6 МПа не допускается
Направление подачи рабочей среды на золотник
Рабочее  положение на горизонтальном трубопроводе электромагнитом вверх
Допустимое отклонение от вертикали не более 15°
Климатическое исполнение У3 ГОСТ 15150-69
Температура окружающей среды t, 0C от 15 до 35
Степень защиты оболочки электромагнитного привода IP 65
Режим работы ПВ, % 100
Присоединение к трубопроводу муфтовое
Изготовление и приемка ТУ 26-07-074-2002


Технические параметры клапанов 15б859п


Наименование

Условное обозначение

Проход условный, Ду

Давление рабочее

Рр, МПа   (кгс/см2)

Температура рабочей среды, ºС

Рабочая среда

Материал основных деталей

15б859п

 ПЗ.26291-010 М1

10

0,6 (6)

От 20

до 180

Пар, конденсат

Латунь ЛЦ40Сд

 ПЗ.26291-015 М1

15

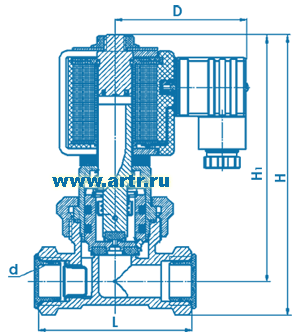

Габаритные и присоединительные размеры клапана 15б859п



Клапан 13с810р


Технические параметры электромагнитов клапана 15б859п


Обозначение

 Ду, мм

Характеристика электромагнита

 d

Размеры в мм

 Масса, кг

Напряжение, В

Частота, Гц

Мощность, В·А

Род тока

H

Н1

L

D

 15б859п

10

220

50

30

Переменный

G 3/8

124

112

 70

 55

0,92

 ПЗ.26291-010 М 1

24

 15б859п

15

220

50

30

Переменный

G 1 /2

128

122

 70

 55

0,95

 ПЗ.26291-015 М 1

24

Гарантийный срок эксплуатации клапана 15б859п - 24 месяца.

Гарантийная наработка клапана 15б859п - 30 000 циклов.

Схема подключения для клапана 15б859п


ПТ.26264

Электромагнитный клапан 15б859п надежен и прост в эксплуатации. Клапан электромагнитный 15б859п является наиболее приемлемым в ценовом отношении, по сравнении и импортными электромагнитными клапанами в данном сегменте.

Пример обозначения клапана электромагнитного Ду10 с напряжением 220 В, частотой 50 Гц при заказе: Клапан электромагнитный 15б859п (клапан электромагнитный ПЗ. 26291-010 М1), на 220 В, 50 Гц, ТУ 26-07-074-2002. Дополнительно можно заказать запасную электромагнитную катушку.
