Клапан газовый КЗГЭМ


Клапан газовый КЗГЭМ запорный с электромагнитным приводом для трубопроводных магистралей и газогорелочных устройств с рабочей средой представляющей из себя природный газ по ГОСТ 5542 и воздух.
Класс герметичности В
Напряжение питания узла индикации от 10 до 15 В
Вид климатического исполнения - УХЛ 4.2 по ГОСТ 15150-69.
Условия эксплуатации:
- температура окружающей среды от плюс 1 до 40°С;
- относительная влажность воздуха до 80% при температуре 25°С;
- атмосферное давление от 86 до 106,7 кПа.
Давление рабочей среды должно быть до 0,005 МПа (0,05 кгс/см2) для клапана НД или до 0,3 Мпа (3,0 кгс/см2) для клапана СД.
При нажатии на кнопку открытия происходит кратковременная протечка газа, прекращающаяся при отпускании кнопки. Указанный фактор не является проявлением неисправности и не препятствует эксплуатации клапана.
Категорически запрещается удерживать кнопку в нажатом состоянии долговременно.
Типовое обозначение ( Клапан электромагнитный КЗГЭМ )



Клапан запорный газовый с электромагнитным приводом КЗГЭМ

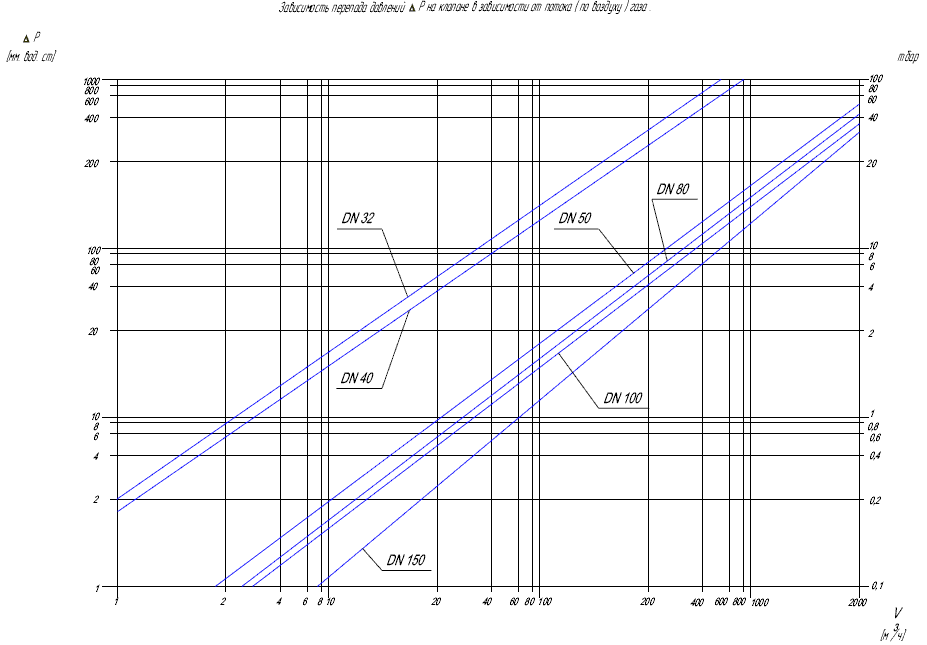

Зависимость перепада давлений на клапане в зависимости от потока
Зависимость перепада давлений на клапане в зависимости от потока


Тип

Условный проход, мм

Типы исполнений в зависимости от диапазона регулирования

Габаритные размеры, мм, не более

Масса, кг, не более

Способ присоединения к трубопроводу

Вид корпуса

Строительные размеры L1xB1xH1(мм), D(G), d(кол.отв.)

до 0,005 МПа до 0,3 МПа

КЗГЭМ

15

НД

60х42х155

0,75

Муфтовый

Литой

55х37х150 (½")

20

НД

70х40х160

0,8

Муфтовый

Литой

65х32х155 (¾")

25

НД СД

100х90х160

0,8

Муфтовый

Литой

95х85х155 (1")

32

НД СД

110х90х210

1,2

Муфтовый

Литой

94x80x205,(1¼")

40

НД СД

120х90х215

1,5

Муфтовый

Литой

115x85x210,(1½")

50

НД СД

135х95х220

2,0

Муфтовый

Литой

130x90x215, (2")

65

НД СД

215х125х290

7,0

Муфтовый

Литой

210х120х285, (2½")

80

НД СД

225х185х270

8,0

Фланцевый

Сварной

220x180x265, 145, 18(4)

100

НД СД

260х195х290

10,0

Фланцевый

Сварной

255x195x285,160, 18(4)

150

НД СД

375х280х375

25,0

Фланцевый

Сварной

370x280x370, 240, 22(8)



Клапан газовый КЗГЭМ должен эксплуатироваться в условиях, исключающих загрязнение изделия, содержание коррозионно-активных агентов в атмосфере не должно превышать значений, установленных для атмосферы типа 1 по ГОСТ 15150-69. Перед началом эксплуатации, после завершения монтажа клапана, необходимо подать в систему природный газ, соответствующий требованиям ГОСТ 5542-87, или сжатый воздух. Направление подачи проводимой среды должно соответствовать указанному на маркировке изделия. Окружающая среда при эксплуатации устройства не должна быть взрывоопасной или содержать агрессивные газы и пары. Во избежание преждевременного выхода изделия из строя и как следствие увеличения срока эксплуатации, необходимо, следуя рекомендациям указанным в паспорте изделия,  принять меры по предотвращению образования конденсации влаги на поверхности корпуса и электромагнита.

Устанавливать клапан газовый КЗГЭМ необходимо на горизонтальном участке внутреннего трубопровода, на вводе в помещение или в специально для этого предназначенном шкафу, с учётом направления подачи проводимой среды, кнопка открытия должна быть направлена вертикально вниз. При этом следует учитывать, что клапан должен устанавливаться перед краном на спуске к газовым приборам в месте, обеспечивающем свободный доступ к кнопке, служащей для открытия клапана. Перед изделием рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.

Клапан КЗГЭМ должен быть соединен с газопроводом способом, предусмотренным конструкцией изделия, с помощью муфты по ГОСТ 6527-68 или с помощью фланца по ГОСТ 12820-80. Запрещается применять ключи и отвертки, не соответствующие размерам крепежа и монтажным элементам устройства.  Клапан должен быть соединен со схемой управления с помощью электрического кабеля соответствующего применяемому напряжению. При производстве монтажных работ запрещается наносить механические удары или иным образом наносить повреждения изделию.
